Quectel 4G模块Opencpu中实现高通wifi功能

导语

越来越多的IOT应用场景中需要使用4G模块，而在有些特定的场合需要把4G上网能力转化wifi功能，比如说无人机中视频传输，以及打印机行业中都有类似的应用案例，以便更好的提供给更多的客户端去使用。为了更节省成本，我们把4G模块中Opencpu 利用起来，结合硬件的SDIO接口去实现wifi上网功能。

本文将基于EC20 EC20CEFAG Opencpu Linux 3．18．20版本硬件搭载高通QCA9377来实现WIFI上网功能。

OPENCPU简介

OPENCPU是一个基于高通MDM9x07为用户提供的二次开发平台，节省成本，目的是帮助客户更快的开发部署应用程序，并提供更加丰富的外设接口，同时可简化应用程序的开发工作。

1．1系统框架

OPENCPU平台系统架构如下，分为Linux Distribution 和 Development Environment两部分，其中LINUX Distribution为平台底层相关，而Development Environment主要是用于平台上层应用开发所用，用户程序可以通过调用高通所提供的中间适配层或直接调用C Runtime Library相关库函数实现相关功能。

系统框架图

接下来就是讲解如何移植QCA9377 wifi驱动。

1．2 SDK开发包介绍

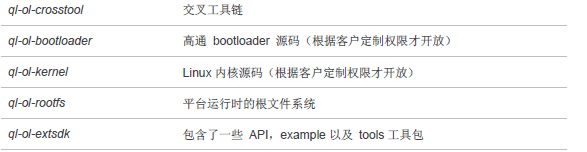

SDK开发包包含如下图内容：

模块提供2个SDIO接口（SDC1和SDC2），都是4－bit 双向传输，其中SDC1可以作为Wi－Fi接口，而SDC2是专用的SD卡接口。

1．3程序编译及运行调试

在SDK目录下：cd ql－ol－crosstool／

设置编译环境：source ql－ol－crosstool－env－init

检查是否设置成功：arm－oe－linux－gnueabi－gcc －v

修改配置

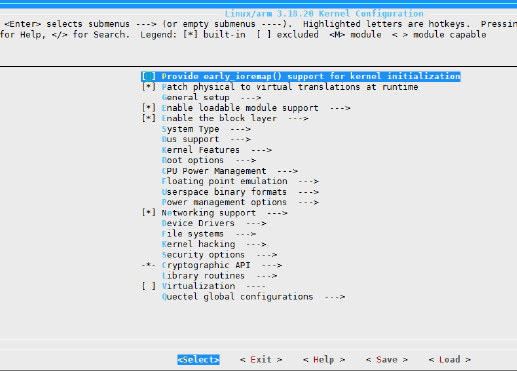

第一步：进入配置环境

＄make kernel＿menuconfig

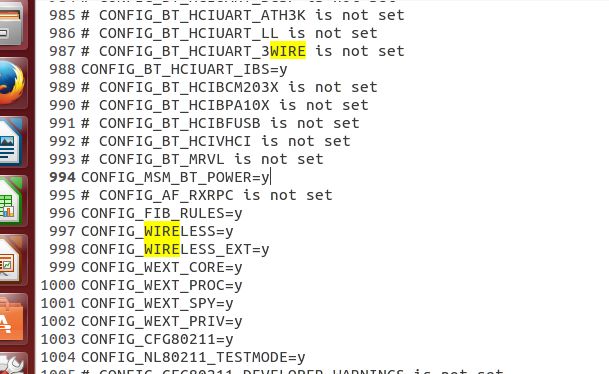

选择支持wifi支持的相关配置，最后．config 的配置如下：

这里CONFIG＿CFG80211＝y 这里wifi驱动端编译不需要backports。

编译测试

以上操作完成后就是编译源码了。

＄ make －j8

Linux 内核编译成功，下一步就是编译高通wifi QCA9377 wifi 驱动。

WIFI驱动编译

QCA9377编译：

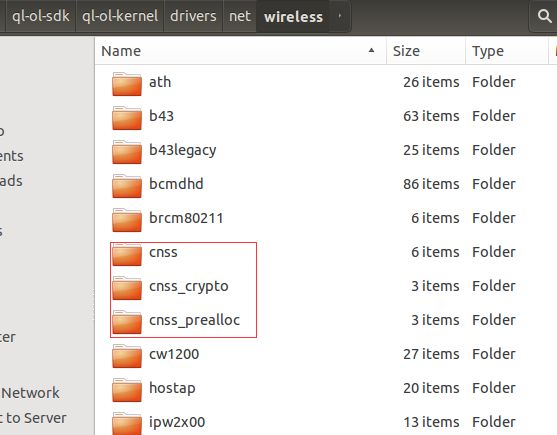

进入wifi驱动目录：修改

进入qcacld－2．0 修改Makefile

KERNEL＿SRC ？＝

／home／dhwang／work／Linux＿kernel／Quectel＿KERNEL／quectel＿ol＿kernel／

以及

MOD＿PATH ？＝

／home／dhwang／work／Linux＿kernel／Quectel＿KERNEL／wlan／qcacld－2．0／

后进行make 编译成功后，在image 目录下生成wlan．ko

同时在把对应的固件放置在如下位置：在系统中／lib／firmware目录下存放如下：

bdwlan30．bin ／／模块对应校准文件

qwlan30．bin

otp30．bin

wifi 配置文件：对应目录为：

／lib／firmware／wlan目录

cfg．dat

qcom＿cfg．ini

WIFI加载测试

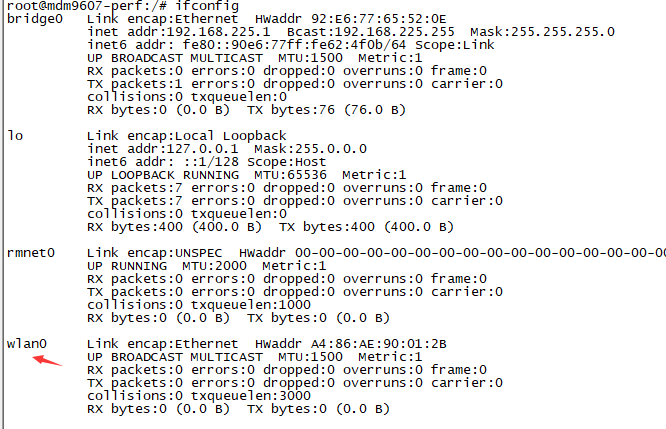

测试驱动是否加载成功：

驱动版本

有以上信息表示驱动配置成功，接下来就是测试STA功能，启动station连接热点。

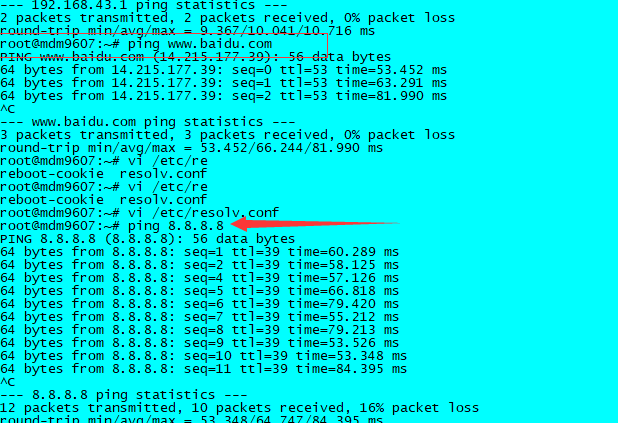

测试上网功能：

一切正常，4G模块Opencpu下加载wifi 成功。
