骁龙855全解析：最不出彩的最强安卓处理器

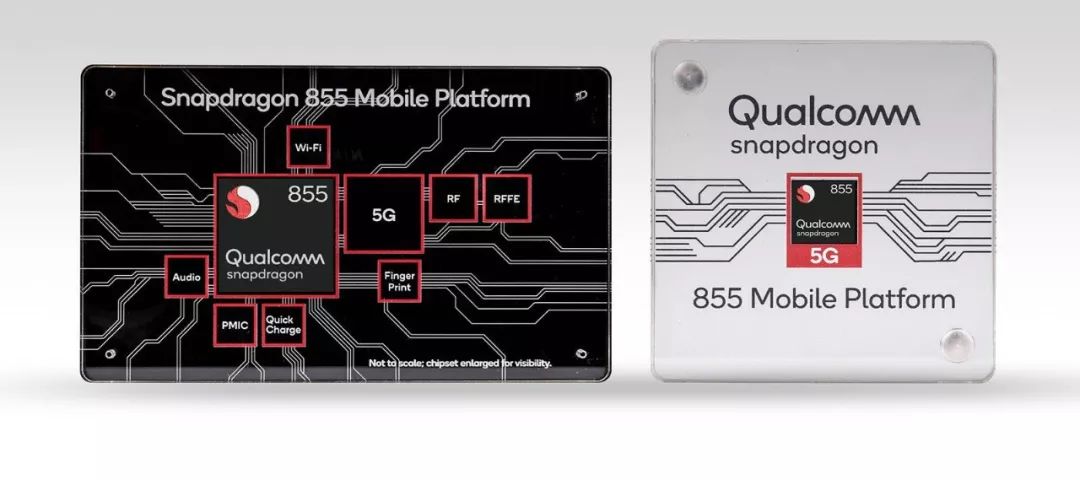

昨天，高通的最新一代旗舰移动处理平台：骁龙855亮相夏威夷。跟之前传闻有所不同，不叫骁龙8150，也没有独立的NPU，没有标配的5G基带。今天凌晨，高通正式公布了骁龙855更多的技术细节。

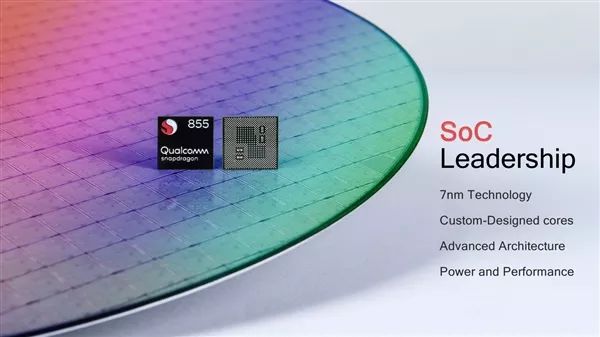

骁龙855采用台积电的7nm工艺，跟麒麟980、苹果A12同属一种工艺技术，也就是之前我们说的7nm DUV光刻技术。这是台积电第一代7nm工艺技术，算是“真正7nm”工艺的过渡技术。不过高通此次并没有公布骁龙855的具体核心面积、晶体管数量，参考麒麟980和苹果A12都是69亿个，估计骁龙855也不会少于60亿个。

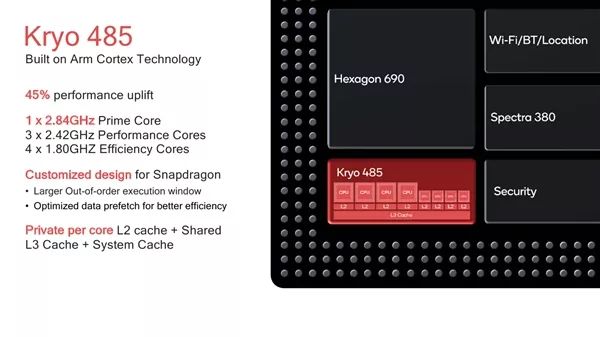

依然是先从CPU开始介绍，骁龙855采用了4颗Kryo 485架构核心，4颗Kryo 385核心，其中Kryo 485基于ARM A76公版架构，Kryo 385基于ARM A55，跟麒麟980相同，不同的是骁龙855采用了三丛集结构，1＋3＋4，一个2．84GHz的高频核心，三个2．42GHz的中频核心，四个1．8GHz的小频核心。

之所以采用这种结构，一是能进一步的降低功耗，毕竟台积电第一代7nm工艺，在最高主频能到到3GHz的A76结构上，分分钟功耗爆炸。二是能够拉高单核性能，因为有颗高达2．84GHz的超级大核。据高通介绍，CPU性能要比上一代骁龙845提升了45％。

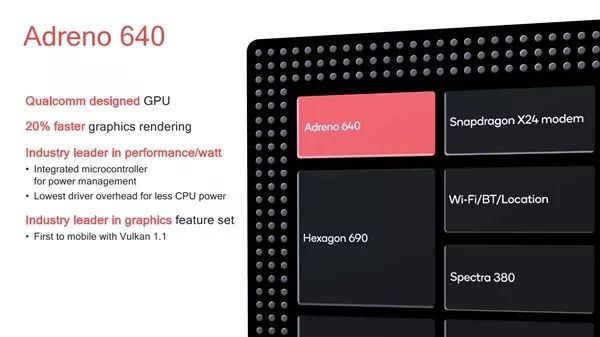

接下来是GPU，GPU性能一直是高通的强项，在安卓阵营一直处于领先的地位。这次升级之后的Adreno 640，相比骁龙845的Adreno 630有了20％的提升，虽然妥妥的是在“挤牙膏”了，但毫无疑问依然将会是目前安卓阵营中最强的GPU。

同时得益于这块强劲的GPU，骁龙855也适用于播放HDR10＋内容，也可以播放最高8K 120fps的VR电影，当然如果你有资源的话。

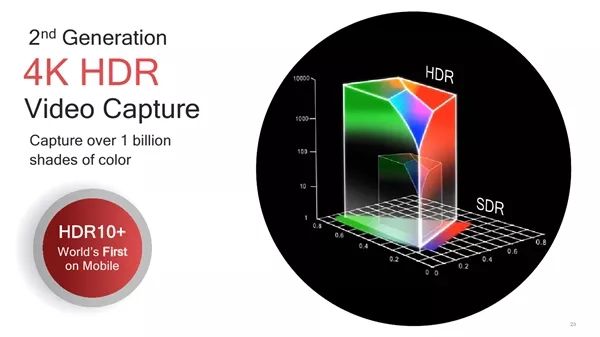

拍照处理的ISP上，骁龙855配备的是Spectra 380 ISP，支持计算机视觉（CV），简称CV－ISP，也就是可以智能识别、跟踪和测量图像的功能，相比骁龙传统的AIE智能引擎在人物追踪方面具有更低的功耗。其它，还有可以录制4K HDR 60fps的视频，并且Spectra 380还是全球首款可录制HDR10＋影像的ISP。

今年大热的AI部分，骁龙855这次依然没有加入独立NPU的“大队”，继续依赖CPU、GPU、DSP等处理单元组成AIE，并加入新的张量加速器（Tensor Accelerator），专门负责AI运算，叫做第四代AI引擎。

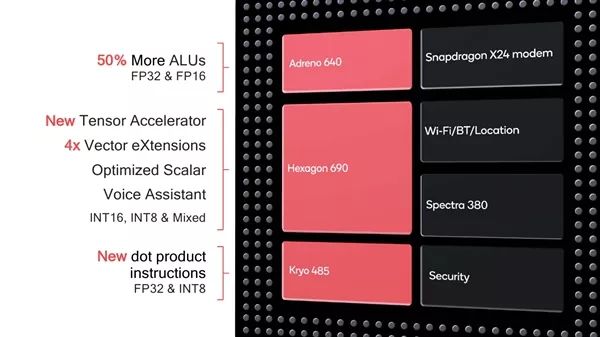

这个张量加速器是骁龙855的数字处理处理器DSP Hexagon 690新加入的一个模块，可能就是之前传闻中的独立NPU。其实从某个角度来看，Hexagon 690是整个AIE的重要部分，有了其支持INT16／INT8与混合精度定点运算。再加上GPU支持FP32单精度、FP16半精度浮点运算，以及CPU支持FP32浮点与INT8整数运算，综合起来实现了专有的、可编程的AI加速。

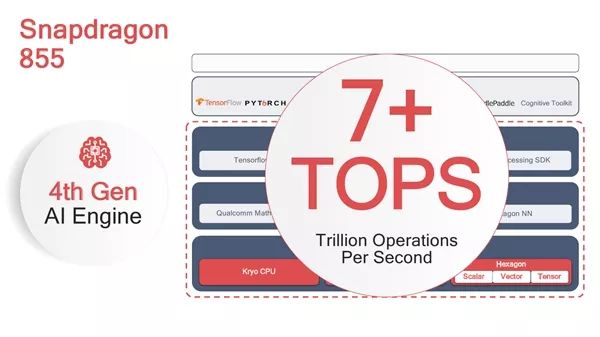

高通称，骁龙855每秒钟可处理7万亿次操作，苹果A12为5万亿次，而麒麟980没有公布AI运算数据，高通自己说是多了一倍。不过AI运算的能力现在还真没有一个可量化的标准。至于高通为何一直看不上独立NPU，高通的想法是AI运算需要庞大的运算群体，而SoC的多核异构就可以构成一个核心群体，这种整合协同工作的方式是要比单独的NPU运算能力更强的。但是毕竟专人有专用，最大的问题就是调度上可能会造成“拥堵”。

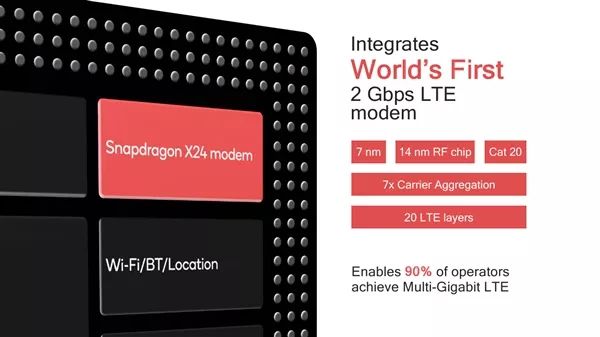

最后也是高通这次的主题－5G，不过骁龙855内部集成的是骁龙X24 LTE调制解调器，采用7nm工艺，RF射频芯片14nm工艺，是全球第一个2Gbps LTE移动方案（麒麟980是1．4Gbps），下载最高支持LTE Cat．20网络制式，也就是4G最终阶段，并不是5G。

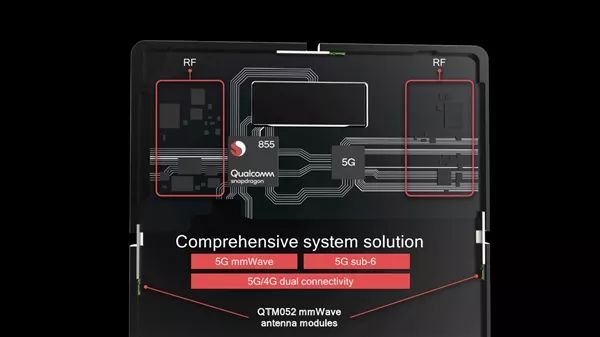

而需要独立的骁龙X50 5G基带，才能支持5G网络，也就是外挂基带，不过对于消费者来说，最早尝鲜5G网络也是2020年的事，在5G覆盖之前的这两年内基本不用换5G手机，厂商也不会量产外挂5G基带的手机。

最后来看，摩尔定律确实在28nm节点就放缓了，旗舰移动SoC的性能与功耗提升不再是倍数增强了，并且彼此之间的差距越来越小。骁龙855相比上一代845只能说是小幅升级，并没有特别出彩的提升。CPU常规升级，GPU小幅提升，没有独立NPU，没有5G。

并且相比最大的竞争对手麒麟980，已经是隔了差不多半年的时间，这半年的时间差，麒麟980完全会普及到次旗舰机型中，并且这半年的时间里，性能又做不到跟苹果A12平起平坐，价格战和性能战都不占优势。虽然明年大部分国产旗舰都会搭载上骁龙855，但综合性能上已经不能再次保证高端市场的绝对优势，不会有835、845那样碾压的局势了。
