实用的步进电机驱动电路

概述

步进电机是一种将电脉冲转化为角位移的执行机构，可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

目前，对步进电机的控制主要有由分散器件组成的环形脉冲分配器、软件环形脉冲分配器、专用集成芯片环形脉冲分配器等。本设计选用第三种方案，用PMM8713三相或四相步进电机的脉冲分配器、SI-7300A两相或四相功率驱动器，组成四相步进电机功率驱动电路，以提高集成度和可靠性，步进电机控制框图见图1。

图1 步进电机控制系统框图

硬件简介

● PMM8713原理框图及功能

PMM8713是日本三洋电机公司生产的步进电机脉冲分配器，适用于控制三相或四相步进电机。控制三相或四相步进电机时都可以选择3种励磁方式，每相最小吸入与拉出电流为20mA，它不仅满足后级功率放大器的输入要求，而且在其所有输入端上均内嵌施密特触发电路，抗干扰能力强，其原理框图如图2所示。

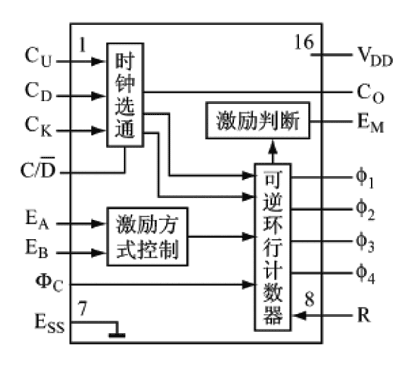

图2 PMM8713的原理框图

在PMM8713的内部电路中，时钟选通部分用于设定步进电机的正反转脉冲输入发。PMM8713有两种脉冲输入法：双脉冲输入法和单脉冲输入法。采用双脉冲输入法时，CP、CU两端分别输入步进电机正反转的控制脉冲。当采用单脉冲输入时，步进电机的正反转方向由U/D的高、低电位决定。

激励方式控制电路用来选择采用何种励磁方式。激励方式判断电路用于输出检测；而可逆环形计数器则用于产生步进电机在选定的励磁方式下的各相通断时序信号。

● SI-7300A的结构及功率驱动原理

SI-7300A是日本三青公司生产的高性能步进电机集成功率放大器，该器件为单极性四相驱动，采用SIP18封装。

步进电机功率驱动级电路可分为电压和电流两种驱动方式。电流驱动方式最常用的是PWM恒流斩波驱动电路，也是最常用的高性能驱动方式，其中一相的等效电路图如图3所示。

图3 LM331电压/频率变换电路

● LM331芯片

LM331是美国国家半导体公司生产的双列直插式8脚芯片，只需接入几个外部元件就可以方便地构成电压/频率(V/F)变换电路，电路如图4所示。

图4 四相步进电机功率驱动电路

LM331的输出频率和输入电压存在如下关系：f0=Vi/(IRt1RL)，其中t1由外接的定时元件Rt和Ct决定，t1＝1.1RtCt，IR由内部精密电流源提供，IR＝1.9V/RS。故f0=ViRS/(2.09RtRLCt)。RS为可调电阻，它的作用是调整LM331的增益偏差。Ct为滤波电容，一般为? 0.01～0.1μF，在滤波效果较好的情况下，可使用1μF的电容。为了提高精度和稳定度，组容元件选用低温度系数的器件。
