连载文章：TDK压敏电阻在汽车电子中有哪些应用

说到被动元器件，我们常常感觉很陌生。但事实上，被动元器件在我们日常的生产生活中无处不在。压敏电阻就是这样一种存在。压敏电阻广泛的应用于工业能源、汽车电子、家电穿戴设备、移动通讯等领域。

今天我们重点说说压敏电阻在汽车电子领域的应用。

未来两周我们还是会将主题放在压敏电阻，将为大家介绍压敏电阻在工业家电、信息通讯的应用，请一定要持续关注哦！

TDK应用于汽车电子的爱普科斯压敏电阻主要有圆片压敏电阻、贴片压敏电阻和阻燃压敏电阻。

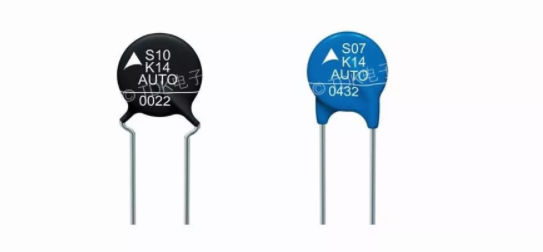

圆片压敏电阻

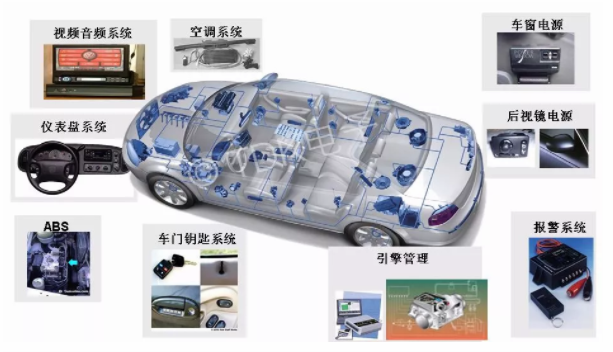

主要应用在汽车视频音频系统、空调系统、仪表盘系统、ABS 、车门钥匙系统、引擎管理、车窗电源、后视镜电源、报警系统。

产品特性优势：

• 高能量吸收，特别是在负载突降时

• 高启动强度

• Pspice模型

• 高达125 ℃的工作温度

• 高电阻应对循环温度应力

• 获得AEC Q-200 认证(Auto...D1)




产品参数:

• 尺寸：5, 7, 10, 14, 20mm

• 额定电压 ：11 ~ 42Vrms

贴片压敏电阻

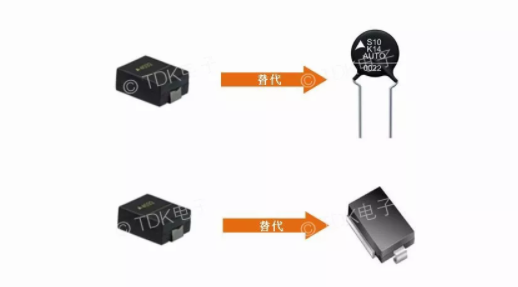

目前TDK主推的适用于汽车电子的爱普科斯贴片压敏电阻型号CU4952K14(k14AUTO G2)。该产品可以替代汽车型S10K14(AUTO...D1)，也可以替代二极管的使用。

电气特性：

85°C下最大参数值

• 最大工作交流电压： VRMS  14 V

• 最大工作直流电压： VDC  16 V

• 浪涌电流(8/20 µs) 1 次： Imax  500 A

• 能量吸收(2 ms) 1 次：    Wmax  2 J

• 平均功率损耗：Pmax  0,05 V

• 负载突降(5 次, 60 s间隔)：WLD  35 J




25°C下的特性

• 压敏电阻电压 1 mA：VV      21 V  ±10%

• 钳位电压 10A (8/20 µs)：  VC, max  43 V

• 电容 1 kHz ： Ctyp  5,2 nF

• 启动电压(最大持续 5 min) ：  Vjump  25 V

• 反应时长：  <25 ns

• 工作温度：  -40 … +85°C

• 储存温度(表贴元件)： -40 … +85°C

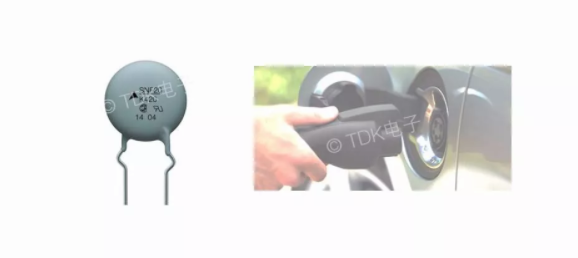

阻燃型压敏电阻SNF系列

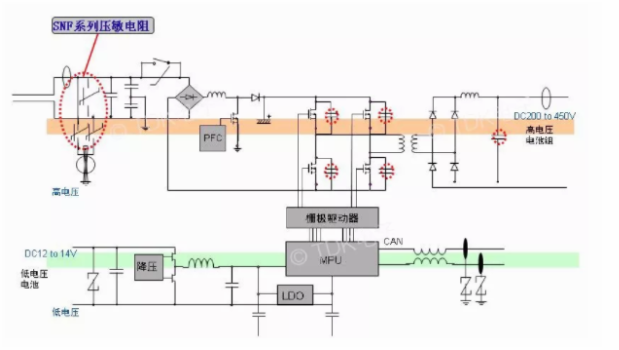

阻燃性压敏电阻主要应用在汽车的车载充电器中（OBC)

• 电源模块2 kW … 20 Kw

• 宽范围的交流电压输入 110Vac 至 625Vac

• 高工作温度125 °C

• AEC-Q200标准认证




产品参数：

• SNF系列：14mm, 20mm

• 型号：SNF**K***

• 订货编码：B722**X***

• 电压等级：130Vac ~ 420Vac

•  Imax 8/20uS：6000A，10000A

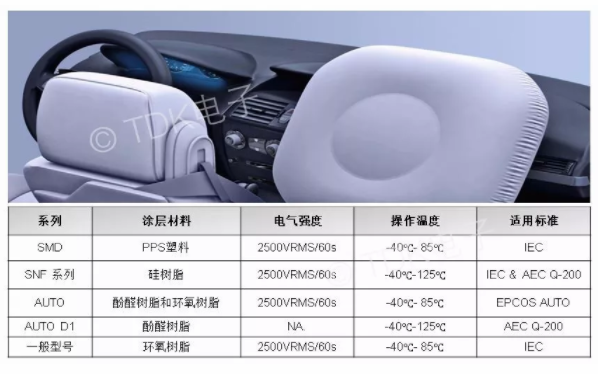

汽车电子用TDK的爱普科斯压敏电阻一览表
