基于IRS2530D的4级智能可调光荧光灯电子镇流器电路设计

　　

1 关于IRS2530D和PIC12F629

　　1）IRS2530D简介

　　IRS2530D采用8引脚

或8引脚

封装，IRS2530D的引脚图如图1所示，

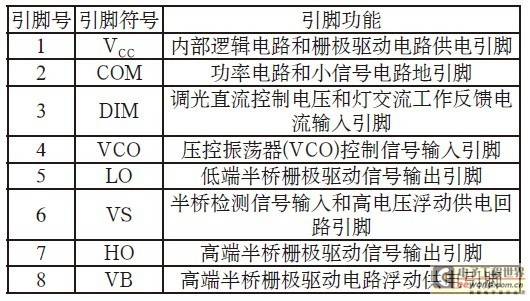

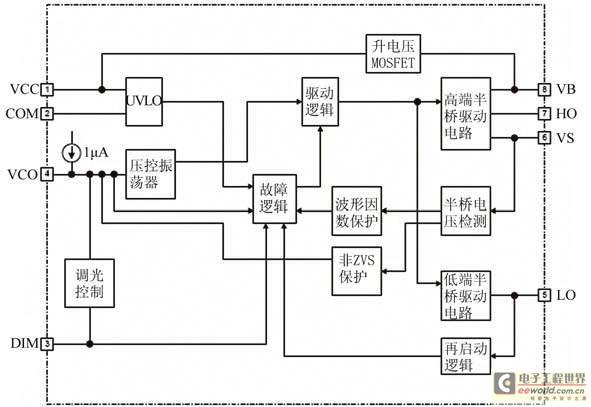

的外形封装图如图2所示，IRS2530D的内部功能框图如图3所示，IRS2530D的引脚功能如表1所示。

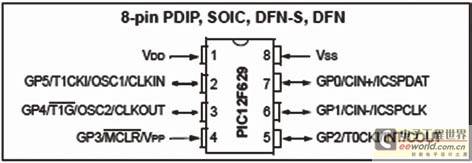

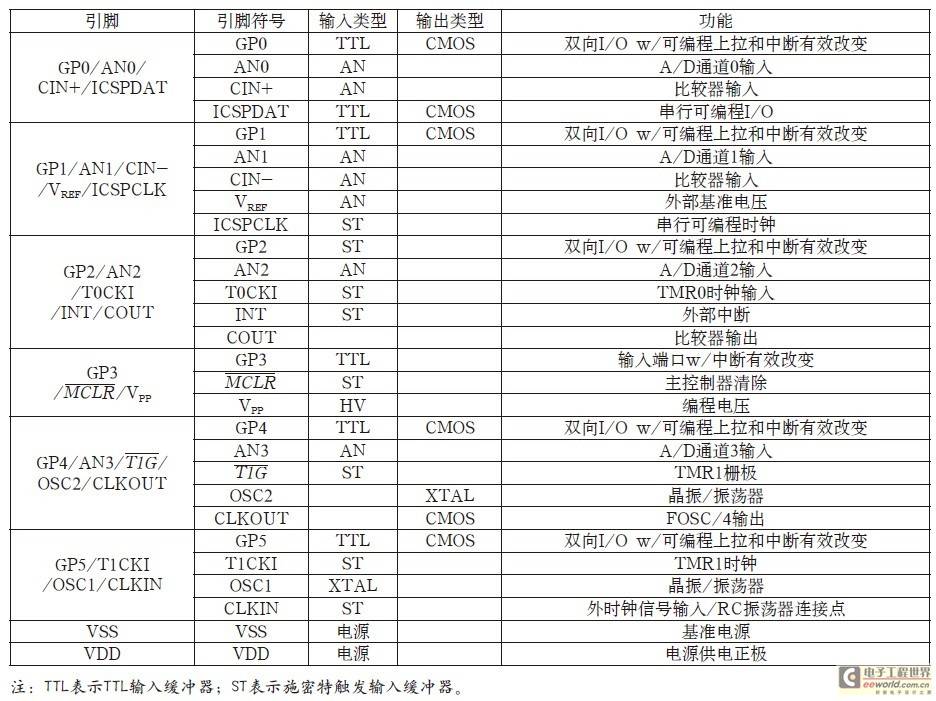

　　2）PIC12F629简介

　　

2 电路工作原理

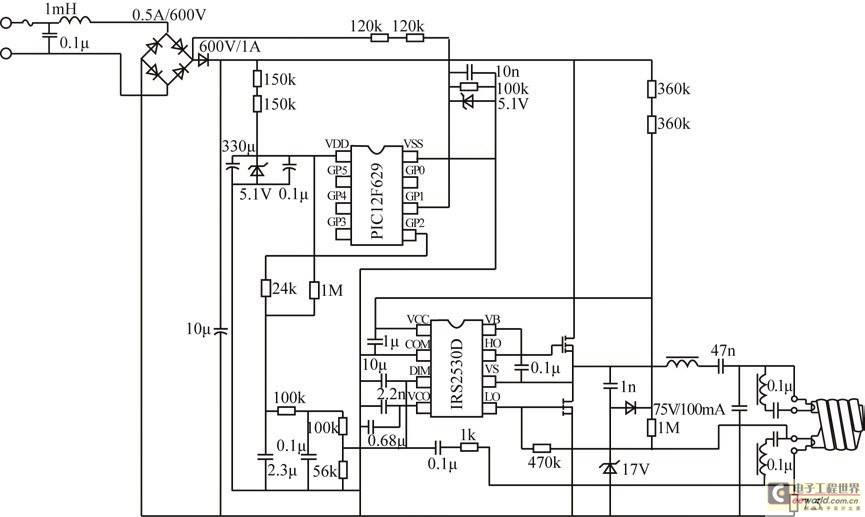

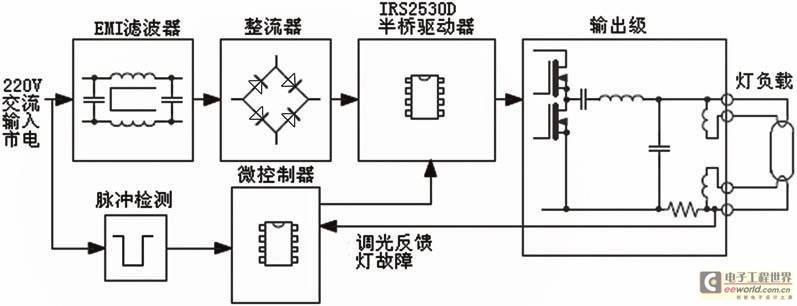

　　电路工作原理框图如图5 所示， 电路工作原理图如图6 所示。调光控制基准电压由IC1（IRS2530D）的DIM引脚提供，而调光控制电压由微

IC2（PIC12F629）的GP2引脚输出，微控制器IC2（PIC12F629）的GP引脚为通用I/O引脚，I/O引脚的功能可以通过软件设定为高阻输入或C

输出。微控制器IC2（PIC12F629）GP2引脚输出的调光控制方波脉冲电压经RC滤波后可获得IRS2530D所需的直流调光控制电压。在本电路，GP2引脚可以输出4种脉冲宽度（脉冲占空比）的调光控制方波脉冲电压，脉冲占空比越大则产生的DC调光控制电平越高。

　　在图6所示的电子镇流器电路中，电路的负载为25W的CFL灯负载，可以实现调光控制。电路中的

用以滤除来自交流市电供电的高频干扰信号。在微控制器PIC12F629中内含有DC调光控制电平越高。

　　在图6所示的电子镇流器电路中，电路的负载为25W的CFL灯负载，可以实现调光控制。电路中的EMI

用以滤除来自交流市电供电的高频干扰信号。在微控制器PIC12F629中内含有EEPROM，利用这个EEPROM可以在

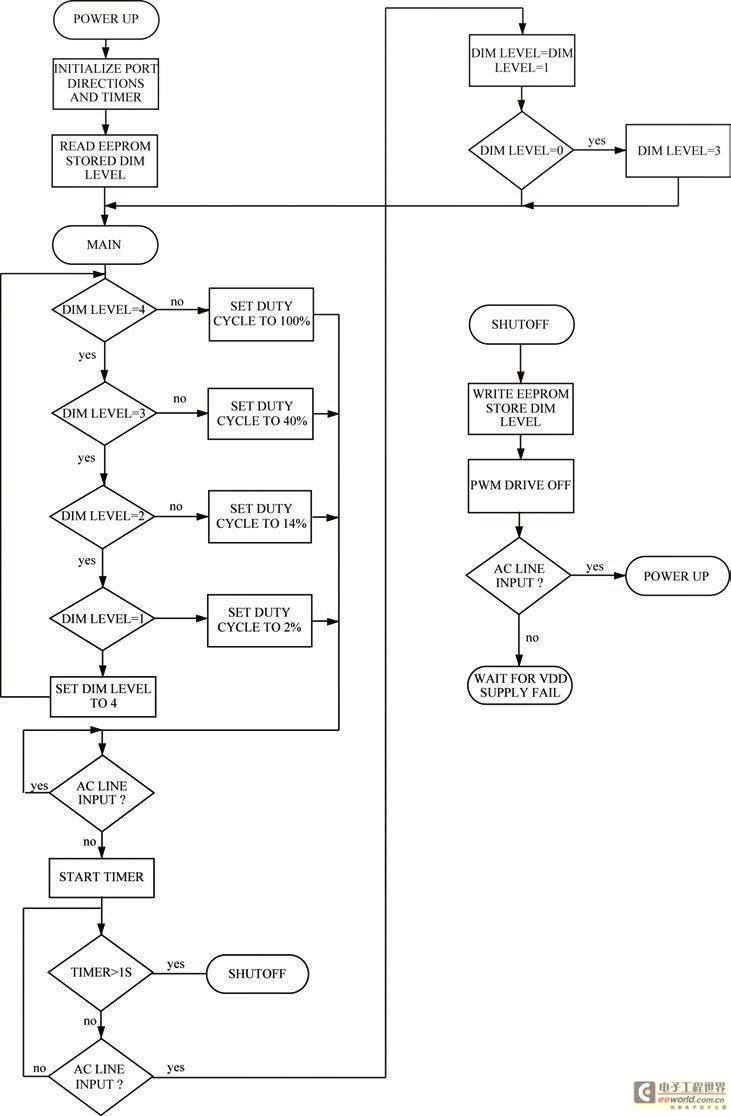

供电市电断电前存储最新的调光设定电平值，这样可以确保电子镇流器重新加电后以所存储的灯亮度设定值使灯负载重新发光工作。电路流程图如图7所示。

2（PIC12F629）的GP1输入引脚通过一个延迟时间很短的滤波电路连接到了220V交流输入市电供电，用于快速检测交流输入市电供电的接入或断开，当220V交流输入市电供电断开时，为IC2供电的

C 1上存储的5V电压足以为IC2（PIC12F629）供电1s的时间，当220V交流输入市电供电断开时，IC2检测到这个迅速的变化，并使

开始定时，如果在1s的时间内220V的交流输入市电供电又恢复，调光电平降低1级，如果原先的调光级为最低值，这时调光级变为最大值。如果220V交流输入市电供电断开时间超过1s的时间，则电子镇流器电路的调光级不变。当电容C 1上的电压放电至低于微控制器IC2（PIC12F629）的最低工作电压VDD时，微控制器IC2（PIC12F629）处于关断工作状态。

　　

3 有关电路板图和实物图

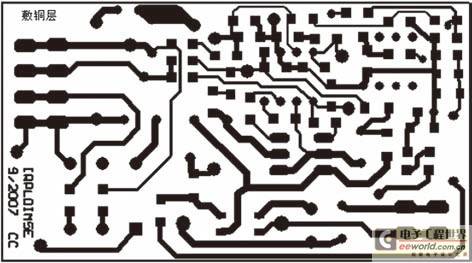

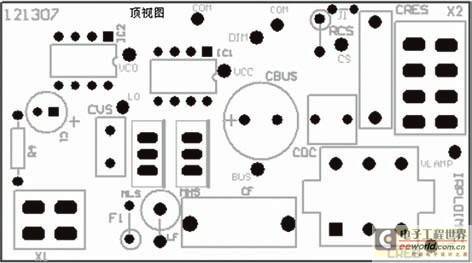

　　采用IRS2530D的4级可调光

智能电子镇流器电路板图和实物图分别如图8、图9和图10所示。

图10

图
