世界首创! 集SAW滤波器、功率放大器和稳定器为一体的手机发射模块实现了商品化

概要

株式会社村田制作所开发了适用于手机的发射模块，并开始了该产品的量产活动。

这一模块是世界首创的集以SAW滤波器

、功率放大器和稳定器为中心的周围电路元件为一体的发射模块，它不仅是小型低背产品，而且在负载扰动时能够保持高稳定性能。通过利用该模块具备的这些特性，我们不仅能够帮助客户省去在手机设计过程中需花费的人力和物力，简化手机设计工作，而且能够抑制在手机的使用环境发生变化时引起的特性的变化。

我们将于2011年10月4日～10月8日在日本千叶县幕张国际会展中心开幕的“CEATEC JAPAN 2011”中展示这个产品。

背景和开发目的

近年随着3G频段的增加，基板的布局结构正在趋向复杂化，设计紧凑型产品也变得越来越难了。为了满足市场上对小型且不需要阻抗匹配的模块的需求，我们开发了集SAW滤波器、功率放大器和稳定器为一体的模块。

产品特点

• 占板面积小的高集成化模块 (集SAW滤波器、功率放大器和稳定器为一体的模块)
• 通过成功地实现了采用隔离器技术开发的稳定器的量产化，让我们设计出具有隔离功能的功率放大器模块，并在此基础上开发了低背型。
• 可大幅缩短整机的设计时间。
• 可开展无需考虑与SAW双工器阻抗匹配问题的设计活动。
• 当天线的阻抗发生变化时，通过抑制比特误差率等特性的变化，可实现不管天线处于何种状态都能保持通话质量不变的特性。
• 支持Band5 (BC0) 、Band1 (BC6) 、Band25 (BC14) 、Band13频段。
  ※我们正在开发其他频率的系列产品

术语说明

用途

手机和智能手机

系列产品型号

• HFQPRAPCA-064
• HFQPRAPCA-065
• HFQPRAPCA-066

电气特性

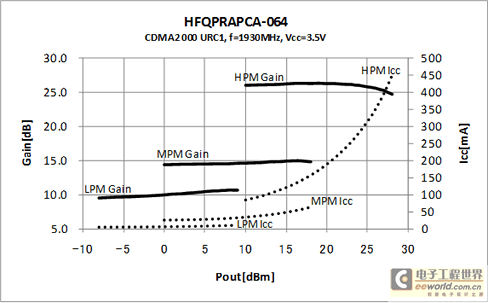

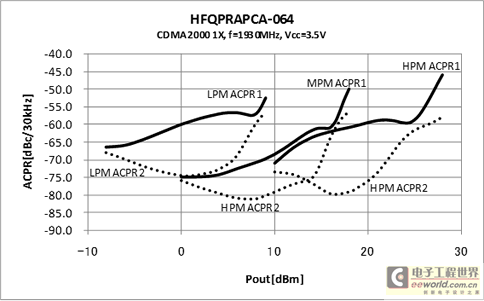

代表特性例

系列产品型号: HFQPRAPCA-064

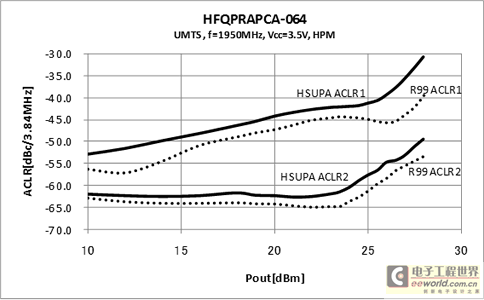

UMTS时

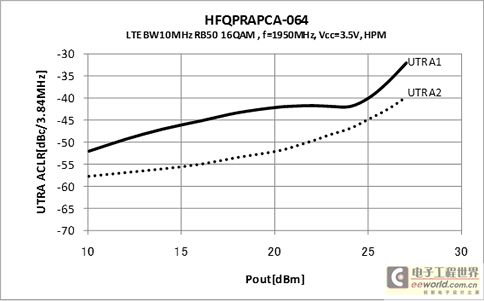

LTE时

外形尺寸图

6.6mm (typ) ×3.8mm (typ) ×1.0mm (MAX)

生产体制

小松村田制作所于2011年7月起开始了量产活动

样品价格

500日元/个
