基于MPPT技术的太阳能发电的路灯控制系统

　　允许的纹波电流△I越小，即k越小，电感L越大，电流纹波越小，可以选择较小的滤波电容；反之，电感L较小，但电容较大。一般选取k=0.05～0.1。

　　将电感值确定以后，实际电感器的设计必须符合相关电气标准、系统尺寸和安装方式等限制。许多磁性元件供应商均提供各种型号的标准产品，可满足绝大多数的设计标准要求。

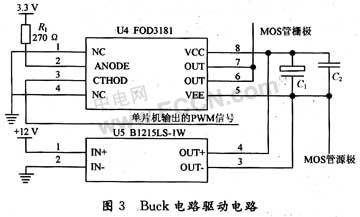

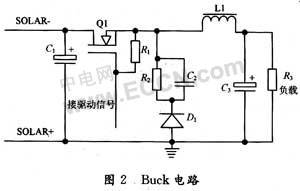

　　Buck电路为实现最大功率技术的主电路，采用C8051F330单片机进行控制，采用有效的算法通过软件编程由单片机输出不同占空比的PWM信号，经由U4，U5处理，如图3所示，驱动开关管Q1的导通与关断。由于单片机C8051F330的驱动电流太小，且Buck电路中MOS管与主电路不共地，故采用隔离作用的B1215LS和输出电流为0.5 A的高速光电耦合的MOS门驱动FOD3181，满足MOS管工作的要求。

　　1.2 单片机控制电路

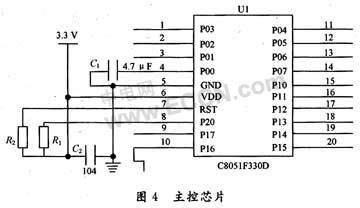

　　C8051F330(如图4所示)的P0.2为太阳能光伏阵列的电压采样信号输入，P0.3为蓄电池电压采样值的输入，P0.5为主电路中电流信号采样值的输入，P1.6为温度传感器值的输入，P0.6为8位PWM信号输出，P0.4输出控制负载的接入及过流时对电路的关断，P1.0～P1.4接拨码开关，为路灯设置定时，其定时长短由拨码开关的状态决定，四位拨码开关共24=16个状态，分别可定时1～16个小时。

　　2 电 源

　　3 软件设计

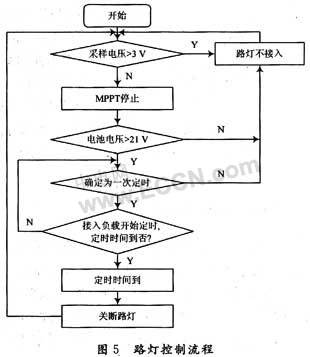

　　整个系统的控制流程如图5所示。

　　4 结 语

　　经实际运行表明，该控制系统具有电路结构简单、工作稳定可靠、实用性强等优点，较好地将太阳能光伏技术与路灯控制技术结合起来，并实现了智能控制。
