TD网优实例：大范围干扰排查与分析

无线网络环境中，干扰无处不在。在TD-SCDMA网络建设与优化过程中，经常会遇到很棘手的干扰问题，由于干扰源的未知性，给定位和解决干扰带来很多不可预见的困难。及时快速的干扰排查与解决，可以保证网络的KPI指标不受太大影响。

10月3日国庆值班期间，太原移动网优人员通过OMC指标监控发现TD网络RNC3出现大面积干扰，东至东山赵北坟，西至水利大厦，北至太铁一中，南至太堡街，统计干扰小区数153个。强干扰严重影响TD用户手机正常接通，导致出现较高的异常掉话。为了保证用户感知，减少用户投诉，网优人员对干扰源迅速展开排查定位。

通过OMC统计9月25日至10月9日KPI指标走势情况，网优人员通过走势图看出RNC3在出现大面积干扰后接通率明显降低，同时掉话率也明显提升。

其中10月3日OMC干扰强度统计情况如图1所示。

图1  OMC干扰统计情况

干扰源的排查与定位

TD网络出现大范围干扰后，网优人员怀疑TD系统内部出现GPS跑偏而导致干扰，于10月4日晚11点30分至凌晨2点左右对出现较强干扰的TD站点采用去激活、再激活的操作，排查是否TD系统内某个站点出现GPS告警、时隙跑偏等情况导致TD系统内出现干扰。涉及激活站点数为18个站点（选取原则为三个小区同时存在强干扰的站点）。

网优人员排查内部干扰操作步骤包括：激活一个站，然后随机抽取几个小区实时查看其ISCP干扰电平值是否恢复正常（持续观察10分钟）。若不正常，继续去激活小区，再观察其他小区ISCP干扰电平值（持续10分钟）。

当晚的干扰排查工作一直去激活到第18个站点，其他小区的ISCP干扰电平还是异常，通过对干扰小区去激活后，网优人员观察干扰依然存在，未定位出干扰源 ，初步判断RNC3的干扰并非由TD网内单个站点GPS故障、时隙跑偏等设备故障引起，而是由外部干扰源引起。

TD扫频仪测试

网优人员判断RNC3出现的干扰为外部干扰后，对存在较强干扰的区域进行扫频测试。首先使用TD扫频仪，通过测试看出受干扰小区的接收信号强度指示值（Received Signal Strength Indicator，RSSI）明显升高，但是，TD扫频仪存在较大的缺陷，只能检测TD信号的A频段，而且只能主频点进行测量，无法定位干扰的来源方向。

宽频频谱仪测试

10月6日网优人员通过宽频频谱仪连接八木天线，分别对GSM频段900MHz上下行、1800MHz上下行以及TD的2010MHz频段进行扫频，通过频谱仪对存在干扰小区的区域进行遍历扫频测试。

通过干扰区域的遍历扫频测试，网优人员最终定位干扰源位置为公安局强制隔离戒毒所，频谱仪测试至戒毒所周边时，通过频谱仪表上可以看出在TD频段2010MHz至2025MHz频段的底噪明显抬升。

通过扫频分别对GSM频段900MHz、1800MHz以及TD的2010MHz频段进行扫频，通过频谱仪截图看出在干扰源周边的TD频段底噪明显提升，在天线底下干扰底噪峰值在-40dBm以上。同时发现GSM900MHz上行频段在890MHz至922MHz频段底噪较低，而900MHz下行频段922MHz至960MHz频段存在明显干扰，正是由于这个特点导致GSM 900MHz受到的干扰影响较小。

最后定位出干扰源位置如图2所示。

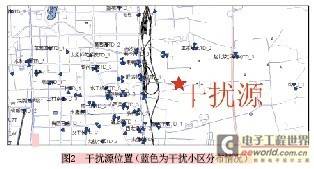

图2  干扰源位置（蓝色为干扰小区分布情况）

干扰源周边TD站点较少，所以由图上看出干扰小区主要集中在市区内的RNC3覆盖区域。经过实地勘测，网优人员定位干扰源为戒毒所内安装的信号屏蔽器。如图3所示。

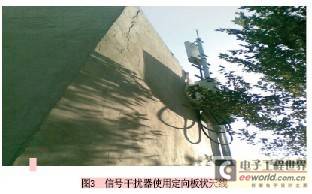

图3  信号干扰器使用定向板状天线

通过查看周边情况，网优人员发现该地势较高，周边环境较为空旷，在屏蔽器天线下可以清楚看到RNC3小区的覆盖天线。干扰源位置与RNC3干扰小区相隔1公里左右，干扰小区半径在4.5公里左右，影响范围较大。

网优人员通过联系公安局强制隔离戒毒所值班人员等人士得知，解毒所内安装的TD信号屏蔽器及大功率天线时间在2011年9月底，设备开通时间为一个星期前。

10月8日，网优人员通过当地公安局分区负责人联系戒毒所相关负责人，对信号屏蔽器进行开关验证。戒毒所信号屏蔽器关闭后，通过网管后台实时跟踪查看到干扰电平明显降低，再次将戒毒所信号屏蔽器开启后，通过网管后台实时跟踪查看到干扰电平明显抬升。由此确认干扰源为戒毒所内信号屏蔽器导致。

通过太原移动与公安局的协调，屏蔽器被关闭以免影响TD网络的运行正常，关闭后RNC3大面积干扰消失。

本次干扰事件，通过网管统计RNC3区域出现大面积干扰，通过午夜闲时的闭站定位干扰并非由GPS故障或时隙跑偏引起，基本确定属于外部干扰。网优人员通过宽频扫频仪测试最终定位干扰位置。

通过本次大范围干扰排查工作，太原移动总结以下几点干扰排查措施必不可少：

◎ 出现大面积干扰的快速定位及排查

网优人员首先判断干扰是否为TD系统内干扰，一般通检查GPS相关告警来确定，如不是TD网内干扰，则需尽快开展扫频定位测试。

◎ TD扫频仪已不能满足需求，需要使用全频段扫频仪

由于TD扫频仪只能检测A频段（2010MHz-2025MHz），在测试过程中，网优人员只能对主频点的RSSI进行测量，而且不能定位干扰源方向，所以，外部干扰源定位需使用宽频频谱仪外加对数周期天线（八木天线）进行干扰信号方向检测。
