如何安装LED照明灯

    用超高亮白色发光二极管做照明灯，是节电的极好方法。因为要用好多个 led 才够亮，安装起来会显得麻烦，且装在客厅里还不太现实(大约 100 个才行 ) 。如果装在厕所里效果就很好。因为厕所面积小，亮度要求也不高，笔者的厕所装了 12 个LED就够亮了，但是一定要把 LED 分散开再贴在天花板上，间距最好不要小于 10 厘米，否则效果差。

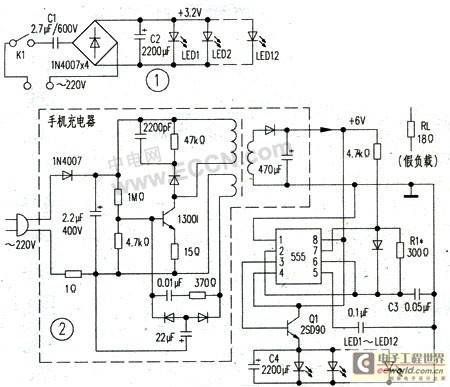

    这 12 个 LED 是并联起来的，原先我打算用变压器降压。可是 220V ／3V的变压器不易买到。只好用电容降压经整流滤波后来供电，如图 1 所示。这样一来电路倒是很简单，可是上面带着220V交流市电。不安全。另外由于电容 C1 较大，操作开关K1时会产生火花。使用了一段时间后，我又把它改成开关电源供电．这才一劳永逸了。

    图 2 是最终改进的电路，它由两部分组成。前半部分画在虚线框里，它是一个 220V 交流变成6V直流的开关电源。该电源可以用手机充电器代替，故其工作原理在此处不必赘述。后半部分是一个用 6V 直流降到3.2V的开关电源。

    在降压开关电源中，集成电路 555 构成一个矩形波发生器，调节其占空比，就可以达到调节输出电压的目的。因为 555输出的矩形波通过Q1 对 C4 充电， C4 两端的电压就是输出电压。矩形波占空比的大小决定了C4充电电压的高低，占空比为百分之五十时，输出电压为二分之一即 3V 。改变电路中R1的大小，就可改变矩形波占空比，从而实现调节输出电压的目的。因 LED 直接接在输出端，如果输出电压太高，就要烧坏 LED，所以改变R1 调整输出电压时，一定要把 LED 换成一个 18 Ω的假负载 ( 即 3.2V180mA)，并同时监测其两端电压，绝不能超过3.2V! 也就是说把 R1 调整好，定案了，方能接上 LED 。

    市售的 LED 参数参差不齐，事先要挑选一下，在 3.2V 下流过电流为15mA的才要，而且亮度要一致。另外．因为两只三极管都工作在开关状态，损耗很小，都不发热．所以不必加散热器。
