高压、可调恒流LED驱动器MAX16800及其应用

       该器件主要应用于汽车内部或外部设备照明灯，警灯、导航指示器及仪表板的背光灯、通用照明灯、信号灯及闪光灯等。

       管脚排列与功能

       MAX16800的管脚排列如图1所示，各管脚功能如表1所示。


                                  图1 MAX16800的封装与管脚排列

       表1 各管脚功能

       注：器件底部中间有散热垫，要与地平面连接，用于散热，不能仅用作与地连接。

       工作原理简介

       MAX16800的内部结构框图如图2所示。它由差动电流检测放大器（外部接电流检测电阻RSENSE）、误差放大器、MOSFET驱动器、调整管（N沟道功率MOSFET）、基准电压源、5V线性稳压电源、使能（片选）控制电路及过热关闭保护电路组成。

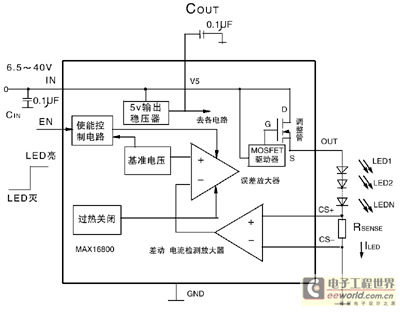

                                     图2 MAX16800的结构框图

       图中CIN、COUT是5V线性稳压器的输入、输出电容，LED1，LED2，…，LEDN为负载、RSENSE为电流检测电阻（负载电流ILED流过RSENSE时，在CS+及CS-两端产生的电压正比于ILED，此电压输入电流检测入大器）。

       其工作原理：上电后，若EN端施加高电平，电路工作，根据设定的ILED电流确定了相应的RSENSE值。在RSENSE两端产生的电压（ILED ×RSENSE）往CS+、CS-输入差动电流检测放大器，其输出电压正比于ILED；此电压输入误差放大器反相端，其同相端接基准电压，误差放大器的输出电压经升压式MOSFET驱动器来驱动调整管（N沟道MOSFET），使有一定的VGS，保证相应的ID（即ILED）。

    若VIN ↓→ILED ↓→ILED×RSENSE↓→电流检测放大器输出电压↓→ 误差放大器输出电压 ↑→升压式MOSFET驱动器的输出电压 ↑→VGS↑→ID↑（即ILED↑）。这个反馈控制回路保证负载电流ILED基本不变，实现恒流驱动LED。

       应用电路

       图2就是多个串联LED的驱动电路。其中RSENSE与ILED的关系：

       RSENSE="204mV"/ILED

       ILED的范围为35～350mA。例如，ILED设定为200mA，RSENSE=1.02Ω,可取标准阻值1.0Ω（精度1％、1/4W）。

       VIN大小与串联的LED数及其正向压降VF

有关：

       VIN≥NVF+ILED×RSENSE+1.2V

       式中，N为LED数，VF为LED的正向电压，1.2V为MOSFET的管压降（在VIN<12V时要加1.5V）。因为ILED×RSENSE这一项很小，一般可略去。最小的VIN为6.5V，最大的VIN为 40V。

       在调光时，可以在EN端输入低频PWM信号，改变其脉冲宽度（改变占空比）来调节LED的亮度（占空比大时亮度大），如图3所示。


                                                 图3 PWM信号调光

       一种用作闪光灯的电路如图4所示。在EN端加一个正脉冲时，LED发出闪光脉冲，脉冲电流值可大于连续工作电流350mA。


                                                 图4 闪光灯电路图
