全球LED照明产品驱动电源的发展趋势

　　1、背景：

　　LED半导体照明作为一种新型的行业领域，现行认证的引用标准已不能满足快速的发展趋势。2009年11月18日UL发布的第一版UL870为业界提供了一个的用于LED发光器件为光源的灯具安规标准。在UL8750中规定电源模块(Power suplies)或驱动器(LED Drivers)可选择使用满足UL1310的CLASS 2电源、满足信息技术类安全UL60950-1要求的电源和除了UL1012标准规定以外的CLASS 2电源，在LED光源灯具的电气结构评估时对CALSS 2电源和LVLE电路可豁免较多的电气测试项目。虽欧盟到目前为止未制定一套针对LED光源灯具产品的安全标准，但欧盟一些国家(法国、丹麦等)已开始要求使用满足CLASS 2电源的LED道路照明灯具。国内LED户外照明灯具虽有UL认证，但基本上使用UL60950标准认证的电源，随着LED半导体行业的的深入发展，LED光源产品使用CLASS 2的电源驱动是将来的发展趋势。

　　2、什么CLASS 2 ：

　　UL60950-1(信息技术类设备的一般安全要求)中按其电击危险保护措施的程度将电子设备分为CLASS 1、CLASS 2和CLASS 3三类。CLASS 1类设备指除了基本绝缘为电击保护措施外，还采用了其它如接地等保护性措施;CLASS 2类设备指不只依靠基本绝缘，还采取了双重绝缘或加强绝缘为电击保护措施，其绝缘保护效果不依赖于保护性接地或安装条件;CLASS 3类设备指使用特低安全电压(SELV)方式供电且没有危险电压产生。在UL8750和UL1310标准涉及的CLASS 2电源都是满足UL60950中CLASS 2设备防电击安全保护规定的。

　　3、CLASS 2电源的定义：

　　LED灯具安全标准UL8750定义的Class 2电源(Class 2 Power Source)是指符合UL1310标准(UL1310是包含在室内和户外使用的CLASS 2电源单元的安全标准要求)要求的隔离电源供电，或符合UL5085-3的要求的低压Class 2和Class 3变压器供电的电路。UL1310定义CLASS 2电源单元(CLASS 2 POWER UNITS)为：与国际电码ANSI/NFPA70一致的，连接到15A或20A的120-240Vac分支电路中与少于150V接地，采用绝缘隔离变压器的提供直流和交流电能源，预期用于提供能源予低压、用电操作的装置。且CLASS 2电源是有限制输出电压和能源容量的设备，在任何情况的输出负载下，输入的电源不超过660W。UL1310对CLASS 2电源的装配机械结构、性能测试要求及产品标示等方面进行了规定，以下针对CLASS 2电源主要的电气性能要求及测试规范进行解析，为LED光源灯具用电源模块的UL认证提供相关参考。

　　4、CLASS 2电源的可接触带电部件的电压限值：

　　UL1310标准中规定CLASS 2电源设备的输出端应提供输出软线、接线端子、绝缘引线或输出接线端子。在电源的防护罩、隔板或不用工具就可被拆卸的护具在拿走后，根据不同试针(图1)、活节探测器(图2)或可触性探测器(图3)可接触带电部件的程度，对输出端最大电压有不同的要求。在测试前需要确认无绝缘的带电部件必须固定在基板或配件表面，不能因产生回旋或位移而导致可接受的最小间距较少，同时会引致电击危险的带电部件必须被围起或置于减少可接触危险的地方。

　　4.1 CLASS 2电源外露接线端可接触的最大电压要求及测试方法：

　　CLASS 2外露接线端可接受的带电部件最大电压在使用探测器(图2所示)不超过25N(5.62磅)力作用下，不可有超过以下电压的带电部件触碰到探测器：1)、正弦或非正弦的交流电峰值42.4V;2)、连续直流电42.4V;3)、受相等或少于200Hz频率，约50%占空比的直流电峰值24.8V;4)、直流与交流电混合峰值42.4V;

　　1、背景：

　　LED半导体照明作为一种新型的行业领域，现行认证的引用标准已不能满足快速的发展趋势。2009年11月18日UL发布的第一版UL870为业界提供了一个的用于LED发光器件为光源的灯具安规标准。在UL8750中规定电源模块(Power suplies)或驱动器(LED Drivers)可选择使用满足UL1310的CLASS 2电源、满足信息技术类安全UL60950-1要求的电源和除了UL1012标准规定以外的CLASS 2电源，在LED光源灯具的电气结构评估时对CALSS 2电源和LVLE电路可豁免较多的电气测试项目。虽欧盟到目前为止未制定一套针对LED光源灯具产品的安全标准，但欧盟一些国家(法国、丹麦等)已开始要求使用满足CLASS 2电源的LED道路照明灯具。国内LED户外照明灯具虽有UL认证，但基本上使用UL60950标准认证的电源，随着LED半导体行业的的深入发展，LED光源产品使用CLASS 2的电源驱动是将来的发展趋势。

　　2、什么CLASS 2 ：

　　UL60950-1(信息技术类设备的一般安全要求)中按其电击危险保护措施的程度将电子设备分为CLASS 1、CLASS 2和CLASS 3三类。CLASS 1类设备指除了基本绝缘为电击保护措施外，还采用了其它如接地等保护性措施;CLASS 2类设备指不只依靠基本绝缘，还采取了双重绝缘或加强绝缘为电击保护措施，其绝缘保护效果不依赖于保护性接地或安装条件;CLASS 3类设备指使用特低安全电压(SELV)方式供电且没有危险电压产生。在UL8750和UL1310标准涉及的CLASS 2电源都是满足UL60950中CLASS 2设备防电击安全保护规定的。

　　3、CLASS 2电源的定义：

　　LED灯具安全标准UL8750定义的Class 2电源(Class 2 Power Source)是指符合UL1310标准(UL1310是包含在室内和户外使用的CLASS 2电源单元的安全标准要求)要求的隔离电源供电，或符合UL5085-3的要求的低压Class 2和Class 3变压器供电的电路。UL1310定义CLASS 2电源单元(CLASS 2 POWER UNITS)为：与国际电码ANSI/NFPA70一致的，连接到15A或20A的120-240Vac分支电路中与少于150V接地，采用绝缘隔离变压器的提供直流和交流电能源，预期用于提供能源予低压、用电操作的装置。且CLASS 2电源是有限制输出电压和能源容量的设备，在任何情况的输出负载下，输入的电源不超过660W。UL1310对CLASS 2电源的装配机械结构、性能测试要求及产品标示等方面进行了规定，以下针对CLASS 2电源主要的电气性能要求及测试规范进行解析，为LED光源灯具用电源模块的UL认证提供相关参考。

　　4、CLASS 2电源的可接触带电部件的电压限值：

　　UL1310标准中规定CLASS 2电源设备的输出端应提供输出软线、接线端子、绝缘引线或输出接线端子。在电源的防护罩、隔板或不用工具就可被拆卸的护具在拿走后，根据不同试针(图1)、活节探测器(图2)或可触性探测器(图3)可接触带电部件的程度，对输出端最大电压有不同的要求。在测试前需要确认无绝缘的带电部件必须固定在基板或配件表面，不能因产生回旋或位移而导致可接受的最小间距较少，同时会引致电击危险的带电部件必须被围起或置于减少可接触危险的地方。

　　4.1 CLASS 2电源外露接线端可接触的最大电压要求及测试方法：

　　CLASS 2外露接线端可接受的带电部件最大电压在使用探测器(图2所示)不超过25N(5.62磅)力作用下，不可有超过以下电压的带电部件触碰到探测器：1)、正弦或非正弦的交流电峰值42.4V;2)、连续直流电42.4V;3)、受相等或少于200Hz频率，约50%占空比的直流电峰值24.8V;4)、直流与交流电混合峰值42.4V;

　　4.2 CLASS 2电源非外露接线端可接触的带电部件的最大电压要求及测试方法：

　　CLASS 2电源非外露接线端可接受的带电部件最大电压为：在使用试针(图1)和活节探测器(图2)不超过4.4N(1磅)力作用下，不可有以下电路和超过电压的带电部件碰触到试针和活节探测器：1)初级电路;2)正弦或非正弦的交流电峰值42.4V;3)连续直流电60V;4)受相等或少于200Hz频率，约50%占空比的直流电峰值24.8V;5)图4所示的直流与交流电混合峰值;

图1

图2

图3

图4

　　5、CLASS 2电源的最大输出电流和功率限值及测试方法：

　　CLASS 2电源的最大输出电流和功率分为能量固有限定电路(ENERGY LIMITING CIRCUIT)和非固有限定电路(NOT ENERGY LIMITING CIRCUIT)两种限值要求，测试的最大输出电流和输出伏安值应使用电流计和功率计来判定，在无负载调节时，测试样品须断电并冷却至室温状态。

　　5.1、固有限定电源最大输出电流和功率的限值和测试方法：

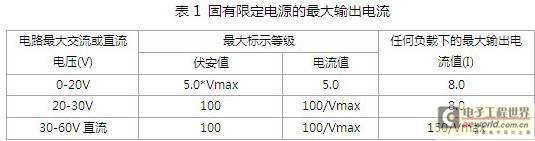

　　能量固有限定电路是指把电源的输出限制在CLASS 2级别或限制于可接受的能量级别，带有固有限定电路的电源为固有限定电源(LPS)，固定限制电源在任何负载条件下(包括短路和标签上未注明时的输出线相互连接)的最大输出电流不能超过表1列明的数值，最大输出功率不能大于100伏安。

　　同时在测试时需要注意以下情况：

　　1) 当设备使用无保护装置的变压器时，须通电60S后测试;

　　2) 当设备使用变压器和能量限制阻抗(如电阻、PTC装置或相似电路)或能量限制电路保护时，须通电5S后测试;

　　3) 当设备使用变压器和热断器、保险丝、或两者时保护时，须通电60S后测试，同时将所有保护装置在测试期间失效;

　　4) 当设备使用变压器、能量限制阻抗或能量限制电路和保护装置(如一个热断器、一个保险丝，或两者都用)保护时，通电5S后测试，同时须将所有的保护装置在测试期间失效;

　　5) 当设备使用直流供电，同时使用能量限制阻抗或能量限制电路和保护装置(如一个热断器、一个保险丝，或两者都用)保护时，通电5S后测试，同时须将所有的保护装置在测试期间失效;

5.2、非固有限定电源最大输出电流和功率的限值和测试方法：

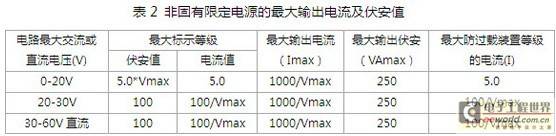

　　非固有限定电源电路中无能量固有限定电路，需要有包含有限制输出能效和使输出端断电的离散性过载保护装置，输出电流和伏安限值不可超过表2所列明的数值。为判断非固有限定电源是否符合要求，主线连接到电源的设备需要提供测试电流给电阻负载，同时将设备的外表须裹上两层粗棉(炭化材料、灼热或炙热可燃的粗棉不可接受的)。

　　6、过载保护装置的限值及测试要求：

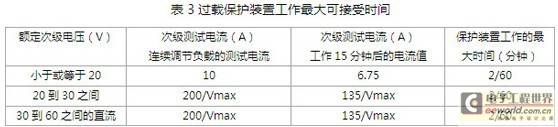

　　非固有限定设备中的过载保护装置的次级特定输出电流不可超过表3所列明的时间，测试过程中外壳不可有火焰或熔化金属物，不能引起有火灾或电击危险产生，同时过载保护装置的初级和次级绕组之间以及初级和外露不通电金属零件之间能承受介电电压测试。

　　7、CLASS 2电源的耐压限值及测试要求：

　　UL标准中的耐压测试相对于其他安规认证标准(如：IEC或EN标准)的要求偏低，但耐压测试的点比较多。UL1310规定CLASS 2电源设备能承受以下电压加在标准要求的个点之间测试一分钟而不出现击穿或拉弧现象是安全可靠的。

　　1)、初级电路和可触及不通电金属零件之间，初级和次级电路之间测试电压为1000Vac加上两倍的最大额定电压;

　　2)、有多路输出且互联输出的设备，次级电路之间测试电压为1000Vac加上次级电压的总和;

　　3)、次级电路和不通电的金属零件直接按测试电压为500Vac;

　　4)、消除无线电干扰和抑制电弧的电容之间测试电压为1.414倍(2U+1000)的直流电势，V值是电源电压的有效值。

　　需要注意的是：如果电容会导致交流电有超漏时，电容应拿掉后再做交流耐压测试。

　　8、CLASS 2电源在LED光源产品中的应用分析：

　　led照明作为继白炽灯、荧光灯之后照明光源的第三次革命，节能优势明显。全球各个国家产业推进迅速，如日本的”21世纪照明”计划、韩国的”固态照明计划”、台湾的”新世纪照明光源开发计划”、中国的“半导体照明产品应用示范工程”计划，这些国家级半导体照明的规划都折射出各国对LED照明产业发展、产业经济与环境能源效益的重视。现时各国正积极推动LED照明计划当中，LED灯泡将列为优先导入照明产品;LED路灯切换计划亦如火如荼，预估2013年全球LED照明产值渗透率将进一步提升近2成。

　　相比，随着led照明应用市场的快速发展，包括Philips、Osram、GE、SPARK、COOPER、THORN等在内的全球LED照明知名厂商已逐渐在LED户外照明产品中尝试使用CLASS 2驱动电源。相比国内LED照明厂商——基于LED光源产品标准缺失、灯具集成技术及驱动电源设备技术要求较高、CLASS 2驱动电源较传统驱动电源成本弱势等客观因素，真正在LED户外照明产品中应用CLASS 2电源驱动的企业尚属少数。

　　9、小结：

　　由UL1310对CLASS 2电源的电气性能要求可知：1)使用开放式裸板电源模块(电源的防触电保护必须依靠灯具外壳)的LED光源灯具UL认证时，其电源模块采用UL1310做CLASS 2电源认证时须以随机方式测试，认证后的电源只能用在随机测试指定产品上，不可作为CLASS 2电源单独销售;2)使用独立外置电源模块(电源的防触电保护以自身外壳防护，且脱离灯具可单独工作)的LED光源灯具UL认证时，其电源模块可做带有CLASS 2电源标志的UL认证单独销售;3)UL1310的CLASS 2电源的输出可接触的电压限值为42.4V;4)固有限定电源输出最大伏安值为100VA;5)非固有限定电源的过载保护装置的次级电流为10A;6)CLASS 2电源的最高耐压测试值为2U+1000Vac。
