适用于高亮度LED照明系统的LED驱动器LM3450

　　适用于高亮度LED照明系统的LM3450 LED 驱动器内置主动式功率因素修正器（PFC）和相位调光译码器，确保可在极宽的可编程调光范围内灯光的明暗变化稳定，不会出现闪烁情况。

　　采用相位调光器的住宅和商用照明系统必须配备可将相位斩波波形正确解码的电路，以便调光器能稳定调控LED的亮度。目前市场上的可调光LED驱动器很多时候都不符合正相调光器或TRIAC调光器有关最低电流的规定，导致调光器调控亮度时突然关闭或“错误启动（misfire）”，使得灯光因为无法准确解译相位角而出现闪烁，而且在调光率极低时闪烁尤其明显。为了解决这一问题，目前的驱动器都会缩小LED的调光范围或不断耗散电能，以确保调光器不会错误启动。

　　这款设计独特的全新LM3450 LED 驱动器，以解决这一问题，其特点是内置了保持电路，可以灵活调整流入相位调光器的电流。这个可灵活调整电流的保持电路与可编程的智能调光译码器在操作上互相配合，以确保在整个100:1的调光范围内灯光的明暗变化稳定。由于这款芯片集成了上述功能，因此其调光效果优于业内同类产品，不但灯光明暗变化稳定，而且效率也达到业界最高。LM3450 LED 驱动器也内置了主动式功率因素修正器，确保功率因素符合美国环保署“能源之星”（Energy STar ）计划中有关住宅及商用照明产品功率标准的严格规定。

　　LM3450 LED驱动器可以在准确调整输出的同时，又可大幅提高输入端的功率因素。内置的相位调光译码器可以解译相位角，并将之变换为适用于 500 Hz PWM 输出的DIM信号，以便驱动器可以调控 LED 的亮度。由于LM3450驱动器具备这些功能，因此它是适用于驱动10W至100W负载的可调相位离线LED驱动器。

　　内置的相位调光译码器通过利用输入至输出的可编程映射功能来提高设计的灵活性。此外，这个译码器还内含一个可以灵活执行滤波功能的滤波器，而且采样率可以随时改变，以确保调光器响应快捷，灯光的明暗变化稳定。可灵活调整电流的保持电路则可确保译码器正确解译调光器相位角，同时又可尽量降低因提供保持电流而必然产生的额外功耗。

　　LM3450芯片还有其他优点，其中包括模拟调整输入功能。工程师可利用这一功能提供热能反馈（Thermal Foldback）、传感器线路联系或调光范围调校等不同功能。

　　LM3450芯片可以采用一级或两级的配置。以采用交流电的照明系统为例，若采用一级配置，照明产品的体积便可缩至最小，系统也可充分发挥其转换效率。两级配置的优点是可以改善调光效果以及增强抗噪声干扰的能力。

　　内部框图

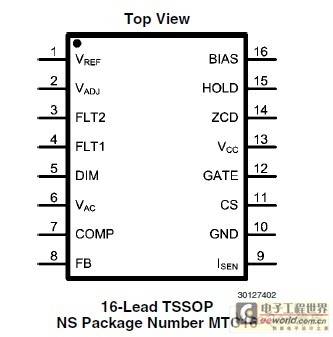

　　连接图

　　特点

　　■临界导电模式PFC

　　■过电压保护

　　■回应短路保护

　　■70:1的PWM调光器解码

　　■模拟调光

　　■可编程的亮度调节范围

　　■数字角度检测和调光器

　　■动态保持电流

　　■调光平滑过渡

　　■低功耗运行

　　■启动预偏置稳压器

　　■精密电压基准

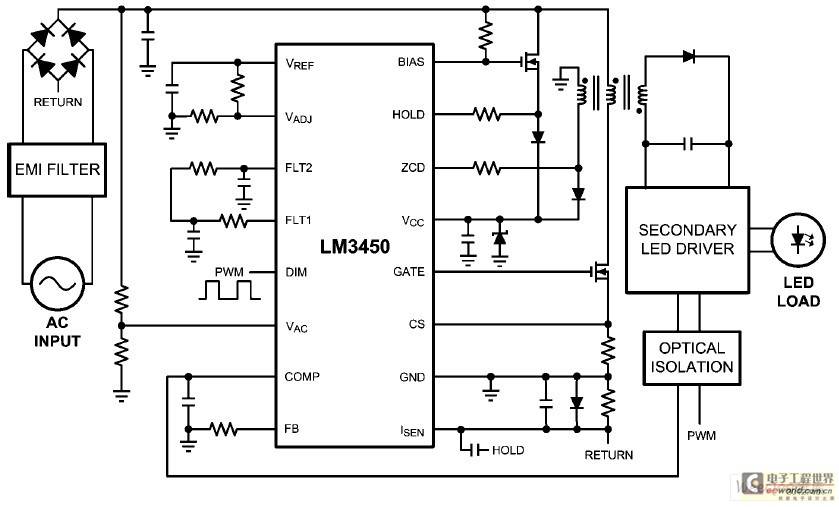

　　典型应用

　　应用

　　■调光射灯，troffers和lowbays

　　■室内和室外区域的SSL

　　■电源的PFC
