液晶彩电开关电源单元电路

　　液晶彩电的开关电源主要由交流抗干扰电路、整流滤波电路、PFC电路及主、副开关电源电路组成，如图1所示。其中，主、副开关电源均采用并联式，与大多数CRT彩电的开关电源一样，其工作原理与检修方法也基本相同。



　　

　　图1 液晶彩电开关电源组成框图



　　通电后副电源先工作，输出+5V电压给数字板上的CPU，整机进入待机状态。当按压本机面板或遥控器上的开机键后，CPU输出开机电平，PFC电路与主开关电源电路工作，整机进入正常工作状态。值得一提的是，在部分液晶彩电中，CPU输出开机电平后，电源板上的PFC电路先工作，将+300V脉动直流电压转换成正常的直流电压（+380V左右）后，这时主开关电源的脉宽振荡器才开始工作，主开关变压器次级输出+12V、+24V电压。也就是说，在这类开关电源中，若PFC电路不工作，则主开关电源无输出。下面对各部分电路的作用及特点作一介绍。



　　1.交流抗干扰电路



　　交流抗干扰电路的作用有以下两个：一是滤除市电网中的高频干扰，以防影响液晶彩电的正常工作；二是滤除自身工作时产生的干扰，以防污染市电网，从而干扰其他电路。该电路位于市电的输人处，其特征元件是电感与电容，如图2所示。



　　

　　图2 交流抗干扰电路元件



　　2. +300V整流电路



　　在液晶彩电中，+300V整流电路的作用是将交流市电变换成脉动直流电，其整流方式通常采用全桥整流。由于该电路后接PFC电路，故+300V整流后的滤波电容容量较小，通常采用0.1uF-0.47uF／400V的绦纶电容，如图3所示。

　　正常时，用指针万用表红笔接全桥“+”端、黑笔接全桥“-”端，阻值约为10kΩ；红笔接全桥“-”端、黑笔接全桥“+”端，阻值约为300kΩ；全桥两交流输人端间正反向电阻均约为500 kΩ。



　　

　　图3 整流全桥及滤波电容



　　液晶彩电的开关电源主要由交流抗干扰电路、整流滤波电路、PFC电路及主、副开关电源电路组成，如图1所示。其中，主、副开关电源均采用并联式，与大多数CRT彩电的开关电源一样，其工作原理与检修方法也基本相同。



　　

　　图1 液晶彩电开关电源组成框图



　　通电后副电源先工作，输出+5V电压给数字板上的CPU，整机进入待机状态。当按压本机面板或遥控器上的开机键后，CPU输出开机电平，PFC电路与主开关电源电路工作，整机进入正常工作状态。值得一提的是，在部分液晶彩电中，CPU输出开机电平后，电源板上的PFC电路先工作，将+300V脉动直流电压转换成正常的直流电压（+380V左右）后，这时主开关电源的脉宽振荡器才开始工作，主开关变压器次级输出+12V、+24V电压。也就是说，在这类开关电源中，若PFC电路不工作，则主开关电源无输出。下面对各部分电路的作用及特点作一介绍。



　　1.交流抗干扰电路



　　交流抗干扰电路的作用有以下两个：一是滤除市电网中的高频干扰，以防影响液晶彩电的正常工作；二是滤除自身工作时产生的干扰，以防污染市电网，从而干扰其他电路。该电路位于市电的输人处，其特征元件是电感与电容，如图2所示。



　　

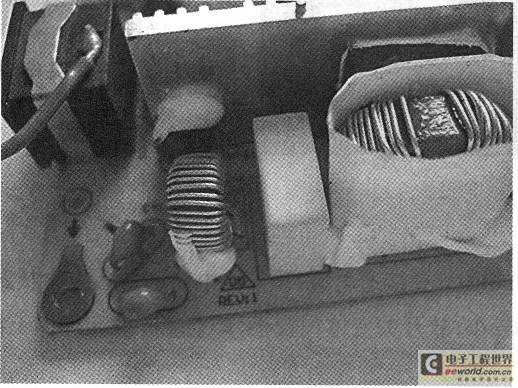

　　图2 交流抗干扰电路元件



　　2. +300V整流电路



　　在液晶彩电中，+300V整流电路的作用是将交流市电变换成脉动直流电，其整流方式通常采用全桥整流。由于该电路后接PFC电路，故+300V整流后的滤波电容容量较小，通常采用0.1uF-0.47uF／400V的绦纶电容，如图3所示。

　　正常时，用指针万用表红笔接全桥“+”端、黑笔接全桥“-”端，阻值约为10kΩ；红笔接全桥“-”端、黑笔接全桥“+”端，阻值约为300kΩ；全桥两交流输人端间正反向电阻均约为500 kΩ。



　　

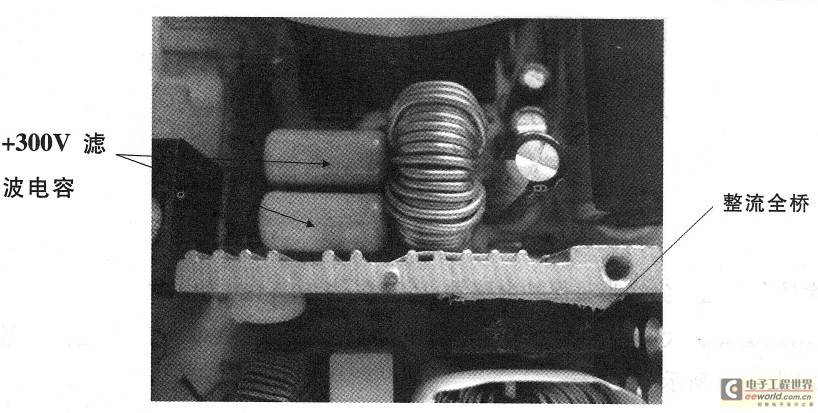

　　图3 整流全桥及滤波电容



　　3.主开关电源



　　主开关电源的作用是输出+12V、+24V等电压，供给信号处理板及背光灯驱动板。这部分电路通常以一块PWM调控芯片为中心组成，其特征元件是开关变压器与输出电压整流滤波元件，如图4所示。值得一提的是：由于+24V或+12V的输出电流较大，故对整流二极管要求较高，一般采用低压差的大功率肖特基二极管，不能换用普通的整流二极管。



　　

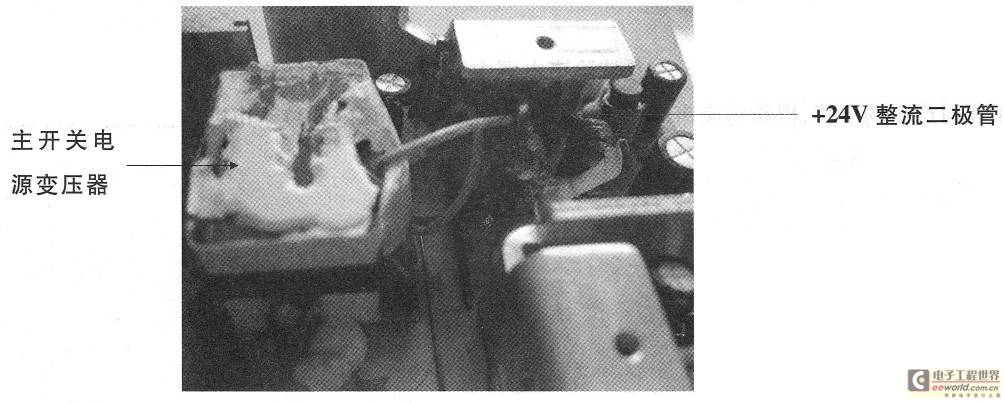

　　图4 主开关电源变压器



　　4.副开关电源



　　副开关电源的作用是输出＋5V电压供给CPU。统处于等待操作状态。由于该电路的输出功率较小，只要接通电源，该部分电路即进入工作状态，CPU控制系，故开关变体积较小，其整流滤波元件也无特殊要求，如图5所示。



　　

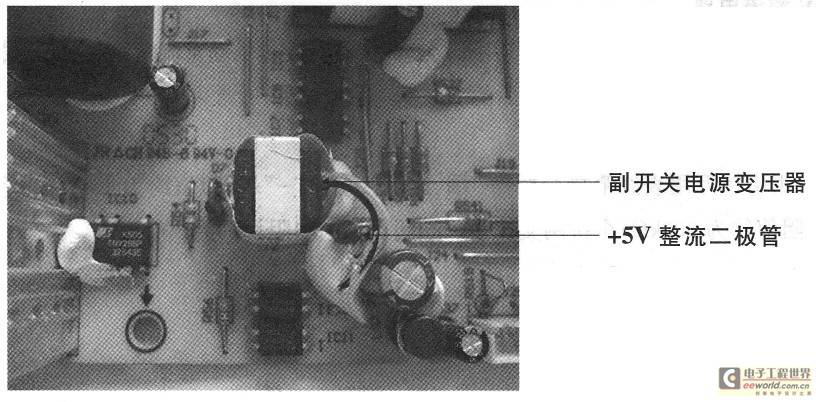

　　图5 副开关电源变压器及整流输出电路
