LCD显示电路设计

　　HY12864为128×64点阵LCD，采用两片HD61202作为列驱动器，同时使用一片HD61203作为行驱动器的液晶模块，芯片的结构图如图所示。HY12864具有简单而功能较强的指令集，与微控制器的数据传输采用8位并行传输方式。片内Flash中存入了需要使用的字符库，通过调用LCD字符显示程序，可以显示中英文字符。

　　图 HY12864逻辑功能与管脚图

　　在HY12864中，两片HD61202的ADO均接高电平，RST也接高电平，这样在使用HY12864时就不必再考虑这两个引脚的作用了。CSA跟HD61202（1）的／CS1相连；／CSB跟HD61202（2）的CS1相连，因此CSA、CSB选通组合信号为CSA，CSB＝01选通（1），CSA，CSB=10选通（2）。

　　耳Y128。4对应的地址和功能分别如表1和表2所示。

　　

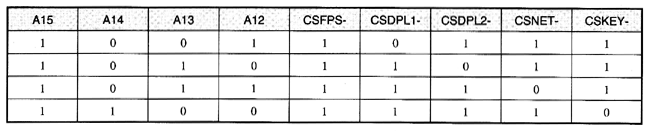

　　表1 LCD硬件地址

　　其中关键连线有：

　　RS＝Addr0；

　　RW＝Addr1；

　　E＝EDPL＝CPU的R和W线的与非；

　　CS1＝CSIDPL when P2＝1001xxxx CS1为0；CS2＝CS2DPL when P2＝1010xxxx CS2为0。

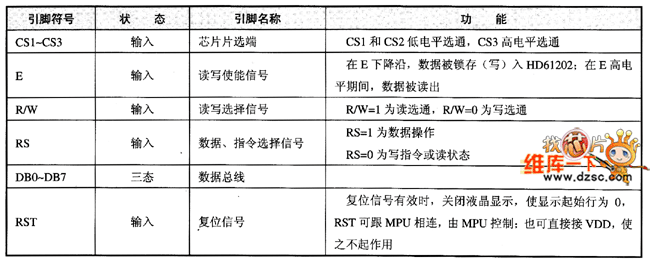

　　表2 LCD引脚与功能
