工程师盘点：好用的十大LED驱动IC

来源:OFweek半导体照明网发布时间:2013-09-1948浏览

　OFweek半导体照明网讯中国有句古话说“金杯银杯不如老百姓的口碑！”在IC领域，这句话同样适用。一款产品好不好，不看它的广告宣传如何精彩，而看工程师用得顺不顺手。实践出真知！今天小编就为你整理了一些工程师网友推荐的好用的LED驱动IC。

推荐1：MAX16832A降压恒流高亮度LED驱动器

　　关键特性

　　输入电压范围为6.5V至65V

　　输出电流高达1A

　　片上集成65V、0.45Ω功率MOSFET

　　滞回控制：开关频率高达2MHz

　　LED电流精度：±3%

　　200mV检流基准

　　电阻可编程的恒定LED电流

　　集成的高边电流检测

　　热折返保护/线性亮度调节

　　过热关断保护

　　采用增强散热型8引脚SO封装

　　-40°C至+125°C工作温度范围

　　MAX16832A/MAX16832C是降压恒流高亮度LED(HBLED)驱动器，为汽车内部/外部照明、建筑和环境照明、LED灯泡和其它LED照明应用提供具有成本效益的解决方案。

　　MAX16832A/MAX16832C工作于+6.5V至+65V输入电压范围，在最高+125°C温度范围内可提供最大700mA的输出电流，而在最高+105°C的温度范围内可提供1A的输出电流。高边检流电阻调节输出电流，而专用的脉宽调制(PWM)输入可实现宽亮度范围的脉冲式LED亮度调节。

　　这些器件非常适合需要宽输入电压范围的应用。高边电流检测和内置电流设置电路减少了外部元件数量，并可提供±3%精度的平均输出电流。在负载瞬变和PWM亮度调节过程中，滞回控制算法保证了优异的输入电源抑制和快速响应性能。MAX16832A允许10%的电流纹波，而MAX16832C允许30%的电流纹波。这两款器件的开关频率高达2MHz，从而允许使用小尺寸元件。

　　MAX16832A/MAX16832C提供模拟亮度调节功能，可降低输出电流，通过在TEMP_I至GND之间加载一路低于内部2V门限电压的外部直流电压来实现这种调节。TEMP_I还可向连接在TEMP_I和GND之间的负温度系数(NTC)热敏电阻源出25μA电流，提供模拟热折返功能，当LED串的温度超出指定温度值时可降低LED电流。此外，器件还具有热关断保护功能。

　　MAX16832A/MAX16832C工作于-40°C至+125°C汽车级温度范围，采用增强散热型8引脚SO封装。

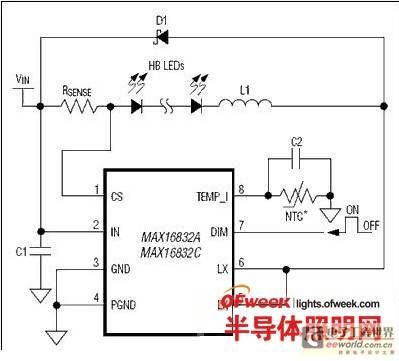

典型应用电路

　　应用范围

　　建筑、工业及环境照明

　　汽车RCL、DRL和雾灯

　　平面显示器

　　指示灯和紧急事件灯

　　MR16和MR111LED灯

　　推荐2：MT7930原边反馈、隔离驱动IC

　　关键特性：

　　1.输入电压：AC85－265V.

　　2.电流驱动能力1A.

　　3.效率可达88%

　　4.自带PFC功能，PFC高达0.95以上，支持无电解电容方案.

　　5.工作模式：恒关断时间、DCM模式.

　　6.调光模式：PWM、线性调光、开关调光.

　　7.恒流精度：2%以内.

　　8.最高50W的驱动能力.

　　9.支持无电解电容驱动方案，具有上电软启动功能.

　　10.内置VDD过压，LED开路/短路保护，以及欠压、过压及过热保护功能.

　　11.初级端电流、电压感应技术，无需光耦.可调节输出电流及功率设置.

　　12.封装：SOP-8

　　MT7930是一个单级、高功率因素，源边控制交流转直流LED驱动芯片。利用美芯晟科技特有的技术（已申请专利），只需极少的外围器件感应源边的电学信息，就可以精确地调制LED电流，而不需要光耦及副边感应器件。

　　MT7930集成功率因数校正功能，工作在DCM（断续电流模式）和恒定关断时间模式，可以达到很小的总谐波失真电流。MT7930同时实现了各种保护功能，包括过流保护(OCP)、过压保护(OVP)、短路保护(SCP)和过热保护（OTP）等，以确保系统可靠地工作。

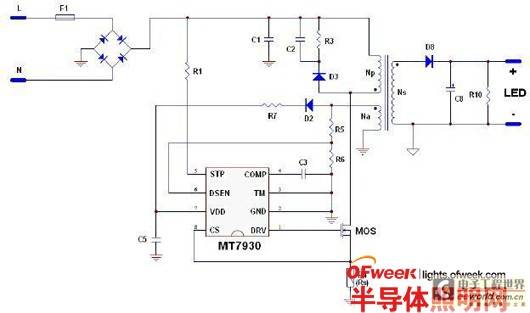

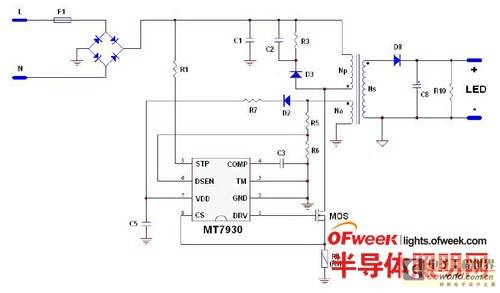

　　典型应用电路

　　主要应用：

　　LED日光灯/球泡灯/玉米灯/吸顶灯/E14/E27/PAR30/PAR38/GU10/LED路灯

　　推荐3：ZXLD1350，市场反映相当好，体积小巧比较适合做射灯产品

　　这款IC原厂设计初衷是为汽车LED应用，我看会在射灯用最合适，体积小适合做到产品受限领域比较合适。根据使用的外置元件的类型和特性。这款LED驱动器的效率最高时可达95%。该驱动器的典型关断电流极低，只有15μA，因此其节能效果极佳，有助于延长电池寿命。

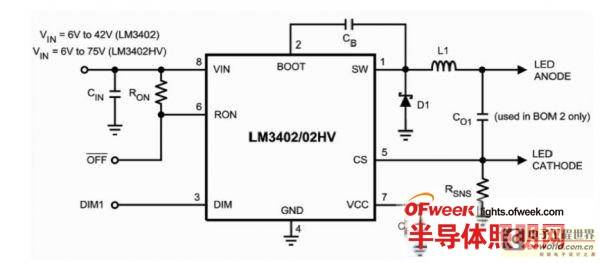

　　推荐4：LM3402调光驱动IC

　　LM3402市场反映不错，输入电压范围涵盖整个汽车应用领域，内置MOS管最多可以15颗LED，1-3颗LED是感觉有些贵，5颗以上时性价比很不错。目前接触到的客户工程师评价很高，接受领域比较广线路简洁实用，是国半众多LED驱动IC中间佼佼者。

　　LM3402/LM3402HV是一款由可控电流源衍生的降压型稳压器，设计该器件来驱动串联的大功率、高亮度发光二极管(HBLEDs)串。当使用LM3402时，电路板可以接受范围在6V至42V的输入电压。当使用引脚兼容的LM3402HV时，输入电压的上限可达到75V。按照需要对转换器的输出电压进行调节，以维持通过LED阵列的恒定电流水平。LM3402/02HV是一款真正的降压型稳压器，其输出电压范围从VO(MIN)为200mV(参考电压)扩展到由最小关断时间(典型值300ns)决定的VO(MAX)。只要LED阵列的组合前馈电压不超过VO(MAX)，则电路能保持任意数量的LED中的调节电流不变。

　　推荐5：DM412三通道LED、恒流驱动器

　　DM412是一颗具脉波宽度调制(PWM)输出及使能控制的LED驱动芯片，专为LED照明、装饰、大屏显示等应用而设计。每一输出通道皆可输出高达16比特(65536级，目前为全球最高)灰阶的可调线性电流。芯片内含移位缓存器，数据锁存，三通道恒流驱动器(电流值可由相对应的三个外挂电阻调控)以及做PWM功能之用的内建震荡器。数据、时钟与锁存讯号输出端均内建缓冲，支持长串接应用。内建LED开路侦测功能可帮助使用者找出LED开路的具体位置，无需加上任何外围组件。独特的「输出端极性反转功能」使DM412亦能用做「PWM讯号产生」，以实现大功率LED之65536级灰阶的颜色变化。

　　DM412开路侦测功能介绍：

　　DM412提供实时的LED开路检测功能，无须搭配额外的组件或芯片设计。当输出电流导通而输出电压小于0.3V时，判定为LED开路故障。当锁存信号激活时，每个通道的侦测结果会被写入相对应移位寄存器中之每字节最后一比特位置上按R[0]，G[0]，B[0]。开路侦测结果可以从串行输出端口读回。当相对应位置之侦测数据为”1”表示该通道正常，若为”0”则表示该通道开路。为确使LED开路侦测功能在良好的条件下进行，建议侦测时的影像数据(红绿蓝三色共48比特)全填为1以使通道设定为理想的导通状态。

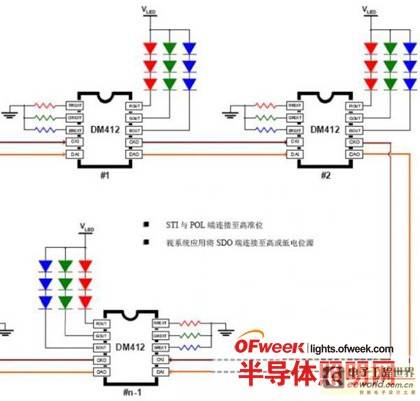

　　DM412时序传输介绍：

　　使CKI保持在高电位，并于其间送入8个DAI脉波即可成功启动自动锁存机制。

　　LED开路侦测数据将从DAO端口传出。

　　自动锁存功能只在SDO=‘H’时有效。

　　POL与STB或ISTB皆互为独立。

　　POL端的任何电位变化都会设置(POL=H-L)或重设(POL=L-H)PWM输出。

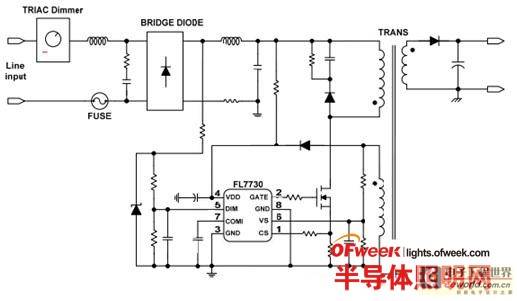

　　推荐6：FL7730可调光单级PFCPSR离线LED驱动器

　　FL7730MY是高度集成的PWM控制器，提供多种功能来增强单级反激式转换器的性能。专有拓扑TRUECURRENT简化了LED照明应用的电路设计。

　　TRIAC照明可通过照明亮度控制实现平滑管理，不会出现抖动。通过使用初级端调节单级拓扑，LED照明电路板能采用更少的外部元件，从而将成本降至最低。它不需要输入降压电容或反馈电路。为了实施更好的功率因数和更低的总谐失真，采用一个连接至COMI引脚的外部电容进行恒定导通控制。

　　与输入输出电压的变化相比，精密的恒定电流控制可精确控制输出电流。工作频率与输出电压成比例改变，以保证非连续导通模式(DCM)能够更加高效低运行，其设计也更为简单。FL7730MY提供保护功能，例如开路LED、短路LED和过温保护。电流限制电平自动降低以将输出电流降至最低，在短路LED情况下保护外部元件。

　　推荐7：BP3309原边反馈单级有源PFCLED驱动芯片

　　BP3309是一款单级、带有源功率因数校正的高精度原边反馈LED恒流控制芯片，适用于85Vac-265Vac全范围输入电压的反激式隔离LED恒流电源。这款控制器集成有源功率因数校正电路，可以实现很高的功率因数和很低的总谐波失真。由于工作在电感电流临界连续模式，功率MOS管处于零电流开通状态，开关损耗得以减小，同时变压器的利用率也较高。

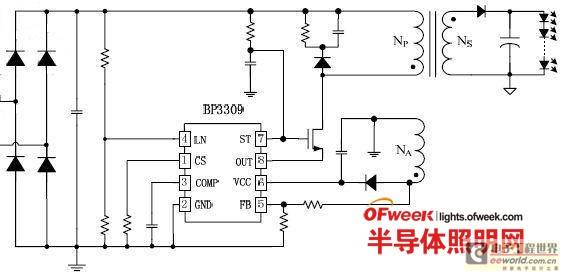

典型应用电路

　　推荐8：SY5800AAC-DC全电压LED照明隔离驱动芯片

　　SY5800A为一款单级PFC隔离型的LED恒流驱动IC，原边反馈，最大功率可以到60W，批量恒流针度可以控制在3%的范围内。广泛应用与LED面板灯，日光灯等大功率领域。

　　特点：

　　(1)源边反馈方案电路精简，输出电流精度可达5%

　　(2）内置PFC电路，功率因素高达90%以上

　　(3）采用准谐振技术，芯片输出平均效率达90%以上

　　(4）具备开路、短路保护功能

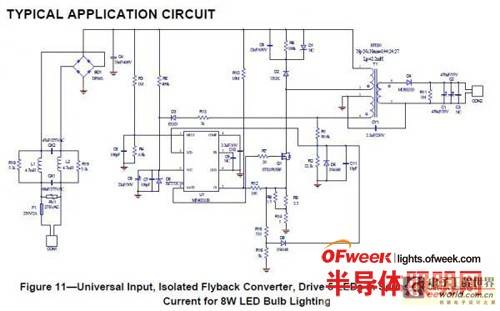

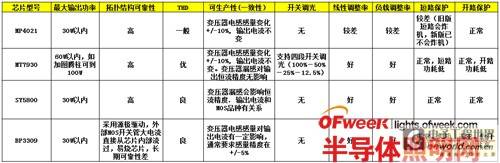

　　推荐9：MP4021原边控制隔离驱动IC

　　MP4021GS集成了PFC，工作在临界导通模式，带准谐振控制器。临界导通模式功率因子校正提供了低成本的具有低失真和高功率因子的系统解决方案。相对于传统定频PWM系统而言，准谐振控制提供了更高的效率和更好的EMI性能。在BCM模式下，能减小MOS管导通时的开关损耗，可以提高效率和降低芯片的温度。
