LED驱动电源噪声探测设计

在板级的电源噪声测试时，选择准确的探测方案是非常关键的，在《电源噪声测量的挑战及解决之道》中，已经详细的介绍了电源纹波、电源噪声、电源配送网络(Power Distribution Network，简称PDN)的相关概念以及推荐的电源噪声测试方案。

　　在文中，使用了三种方案测量主板上CPU的电源噪声，最佳的方案还是1倍衰减的无源50欧传输线探头。

　　使用无源的50欧传输线探头时，示波器的通道设为DC50欧;由于是在板级测量电源噪声，使用带宽500MHz以上的示波器即可;采样率为2.5GSa/s，可以实现1.25G的奈奎斯特带宽;示波器时基设为1ms/div，可以一次捕获10ms时长的信号，完整的测量1个工频周期内的噪声(交流电50Hz通过AC-DC-DC转换后，整流与稳压后为100Hz，其周期为10ms)，此时，示波器的存储深度为25Mpts，如图1所示。

　　无源50欧传输线探头

　　在LED驱动电源噪声测试时，探测点通常为靠近IC的电源和地焊盘，比如IC附近的去耦电容的两个pin。一种方法是直接焊接同轴电缆到POWER和GND的焊盘上测试电源噪声，这是一种低成本的方案，缺点是每测量一次都需要重新焊接，效率较低;

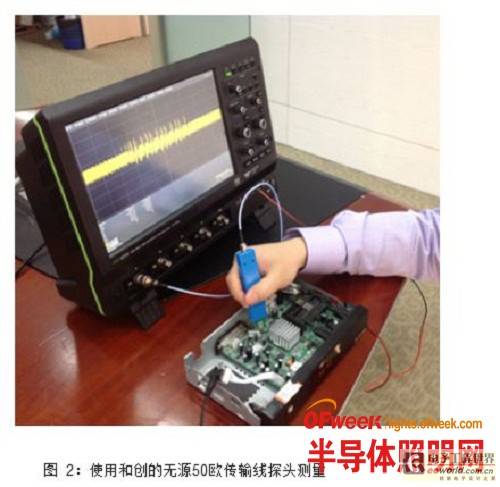

　　另一种替代的方案是使用定制的无源传输线探头。如图2所示为和创定制的无源传输线探头，其探针可直接点测0603电容的两端，测量电源噪声非常方便快捷。该探头有直流耦合和交流耦合两种选择，如果使用的示波器必须隔直后测量电源噪声，可以使用后者。
