LED驱动方案四大家族“大PK”

    LED被称为第四代照明光源或绿色光源，具有节能、环保、寿命长、体积小等特点，可以广泛应用于各种指示、显示、装饰、背光源、普通照明和城市夜景等领域。市场上，领先供应商们围绕LED的研制展开了激烈的技术竞赛。来看看Fairchild、NXP、ON、TI这四家的LED驱动方案孰优孰劣？

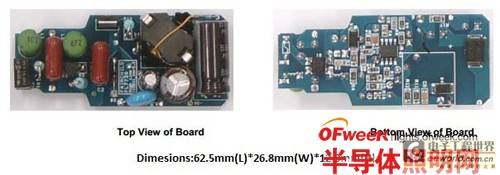

　　Fairchild LED驱动方案

　　方案特色：

　　      兼容传统TRAIC调光方式

　　      单级PFC控制，PF可达0.92

　　      效率最大到84%，无需输入大电容及反馈线路

　　      内建CC/CV，CCmode具备线电压补偿

　　      输入电压范围：80to308VAC，工作电流：5mA

　　      具有开路/短路保护，逐周期限流

　　FL7730

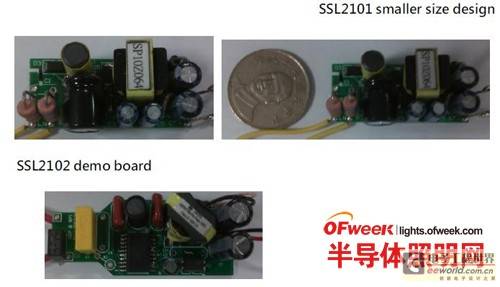

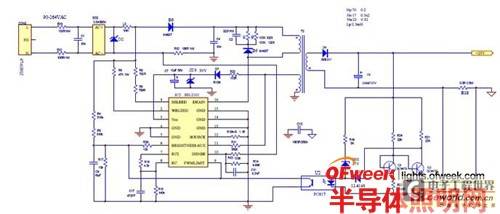

　　NXP LED驱动方案

　　ACTraicdimmingsolution

　　SSL2101 /SSL2102

　　方案特色：

　　        SSL2101/2102内置650VpowerMOSFET

　　       电路架构简单FlybackorBuck

　　       PCB板可以更小

　　       SLL2101/2102的输入电压范围：85to276VAC

　　       输出电压：9 to 25V

　　       输出可调电范围：0mAto400mA

　　       过电压保护有，保护点：25V

　　       可兼容市面上多种ACTRAIC调光器

　　       PF>0.9

　　       效率>80%

　　ON Semi LED驱动方案

　　NCL30081

　　方案特色：

　　        初级侧检测，无需光耦

　　        开路短路输出保护

　　        输入电压检测

　　        PF>0.9

　　       宽温度范围，-40to+125°C

　　      TSOP-6封装

　　      拓扑：Flyback

　　TI LED驱动方案

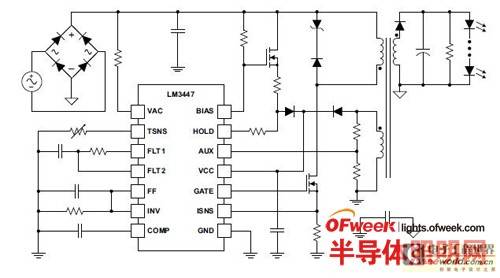

　　LM3447

　　方案特色：

　　       使用输入电压前反馈技术的初级侧控制

　　       输入功率可调节

　　       固定频率连续导通模式运行

　　       谷值开关实现高效率和低EMI

　　       热折返功能的LED保护

　　       LED开路和短路保护

　　       低谐波失真
