LED路灯的双管反激解决方案（下）

　　下面是双管准谐振反激变换器路灯应用的规格指标。输入电压的范围涵盖需宽泛，以此达到高效。额定功率定为120W，以顺应LED路灯的特有要求。设计指标还尽可能取消笨重的散热器。所有的功率器件都是表面封装，封装型号有D-PAK或者D2-PAK。

　　开关频率的最小值设为45kHz.为了留有余地，DC的输入电压范围从300V到430V。考虑到漏源电压的下降时间，MOSFET在工作状态下为300V输入电压所设的最大值为0.45.这样就确保了磁化电流的正确重置，以及漏源电压降到输入电压后，触发MOSFET导通。

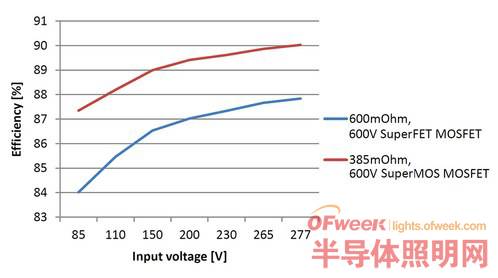

　　图2是根据输入电压和功率场效应晶体管技术的效率测量结果。每个以D-PAK封装的MOSFET都是最佳的Rds装置。SuperFET?技术为600毫欧姆，SupreMOS?技术为385毫欧姆。SupreMOSMOSFET由于其较小的开关损耗和在输出电容储存的能量不多，能够极大提高系统效率。对于整个输入电压范围来说，SupreMOS MOSFET至少能提高2%的效率。

图2 系统效率

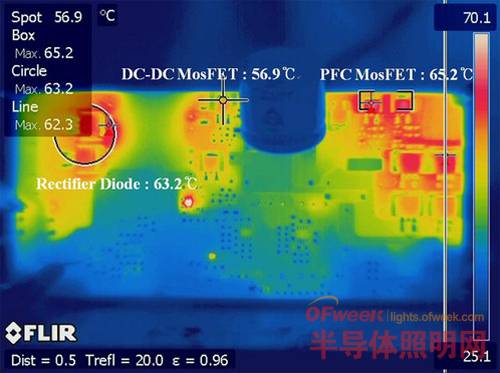

　　使用热成像相机测量装置的操作温度。由于没有应用散热器在表面的安装装置中，确保操作温度在可接受的范围这一步骤就变得格外重要。如图3所示，在90V的输入电压，70摄氏度以下的条件下，所有的功率器件能够良好的工作。

图3 90V交流电的输入电压条件下，器件的温度。

　　总结：

　　双管准谐振反激变换器为LED路灯照明提供了一个很好的解决方案，并通过其为适用于LED路灯照明所做的特有设计，顺利地证实了它的性能。拓扑技术对变压器的公差和门极驱动时间并不敏感，同样能保证强大可靠的电源供应设计。有了这些优势，双管准谐振反激变换器作为替代在LED照明领域的LLC谐振变换器，是个很有吸引力的选择。
