Android手机电源管理设计的四大策略

　　在手机设计和制造领域，中兴通讯无疑积累有丰富的经验，2010年，中兴通讯共批运手机6000万部，位列全球手机制造商第五，产量占到全球手机总量的4.3%！中兴手机种类繁多，从简单的功能手机到复杂的智能手机都有涉足，近年来，中兴也加大了对智能手机和平板产品的投入，在近日召开的“2011便携产品创新技术展”上，中兴移动通信有限公司技术规划总工赵军宏，这里总结为Android手机电源管理与待机的四大设计要素。

　　从2G到3G再到LTE的发展轨迹看，赵军宏认为未来移动终端日益智能化，不但要实现无线通道的宽带化、多模待机，还要支持3D显示模式，使移动终端的体验向游戏主机靠近，而苹果icloud云服务的提出，意味着未来要实现N屏合一，许多设备要实现高效的在线模式，所以未来电源管理设计的挑战日益提升，如何应对这日益增长的挑战，他提出了几个策略。

　　策略一：设立全局系统设计理念

　　就是在设计之初，对功率预算进行总体布局。在设计中按预算进行，并通过测试进行优化

　　



　　通过测试优化功率预算



　　策略二：从硬件和软件层次细分功率预算

　　硬件设计方面，要关注9个关键点：

　　更高的能源效率

　　更低的待机功耗；

　　更高的集成度；

　　更小的尺寸

　　更多的输出通道；

　　更精确的控制通道；

　　安全可靠的设计；

　　完善的参考设计和数据

　　良好的终端RF性能。

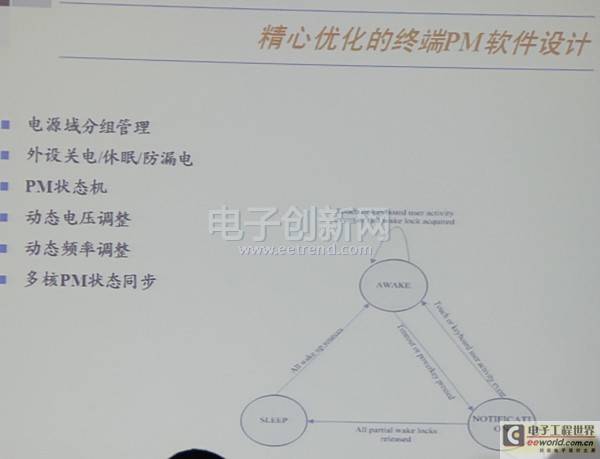

　　软件方面，因为终端主要工作状态是工作、休眠和唤醒，所以要关注以下6个方面的设计：

　　电源域分组管理；

　　外设分组/休眠/防漏电；

　　PM状态机；

　　动态电压调整；

　　动态频率调整；

　　多核PM状态同步



　　

　　在手机设计和制造领域，中兴通讯无疑积累有丰富的经验，2010年，中兴通讯共批运手机6000万部，位列全球手机制造商第五，产量占到全球手机总量的4.3%！中兴手机种类繁多，从简单的功能手机到复杂的智能手机都有涉足，近年来，中兴也加大了对智能手机和平板产品的投入，在近日召开的“2011便携产品创新技术展”上，中兴移动通信有限公司技术规划总工赵军宏，这里总结为Android手机电源管理与待机的四大设计要素。

　　从2G到3G再到LTE的发展轨迹看，赵军宏认为未来移动终端日益智能化，不但要实现无线通道的宽带化、多模待机，还要支持3D显示模式，使移动终端的体验向游戏主机靠近，而苹果icloud云服务的提出，意味着未来要实现N屏合一，许多设备要实现高效的在线模式，所以未来电源管理设计的挑战日益提升，如何应对这日益增长的挑战，他提出了几个策略。

　　策略一：设立全局系统设计理念

　　就是在设计之初，对功率预算进行总体布局。在设计中按预算进行，并通过测试进行优化

　　

　　通过测试优化功率预算

　　策略二：从硬件和软件层次细分功率预算

　　硬件设计方面，要关注9个关键点：

　　更高的能源效率

　　更低的待机功耗；

　　更高的集成度；

　　更小的尺寸

　　更多的输出通道；

　　更精确的控制通道；

　　安全可靠的设计；

　　完善的参考设计和数据

　　良好的终端RF性能。

　　软件方面，因为终端主要工作状态是工作、休眠和唤醒，所以要关注以下6个方面的设计：

　　电源域分组管理；

　　外设分组/休眠/防漏电；

　　PM状态机；

　　动态电压调整；

　　动态频率调整；

　　多核PM状态同步

　　

　　策略三：在工作和休眠中把握平衡---Android终端电源管理实例

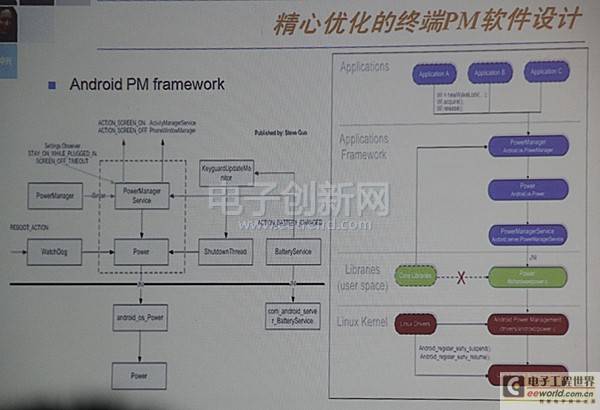

　　1、Android终端电源管理框架

　　

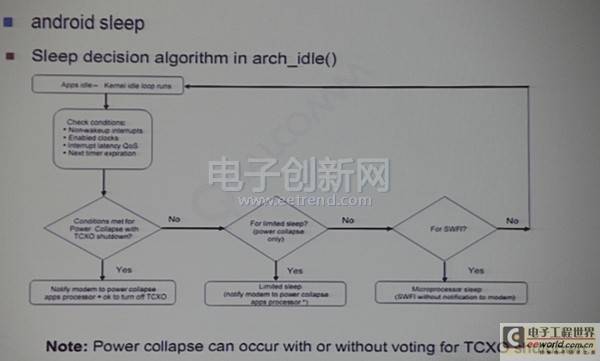

　　2、Android终端电源管理的休眠策略

　　

　　3、Android终端电源管理中的唤醒策略

　　

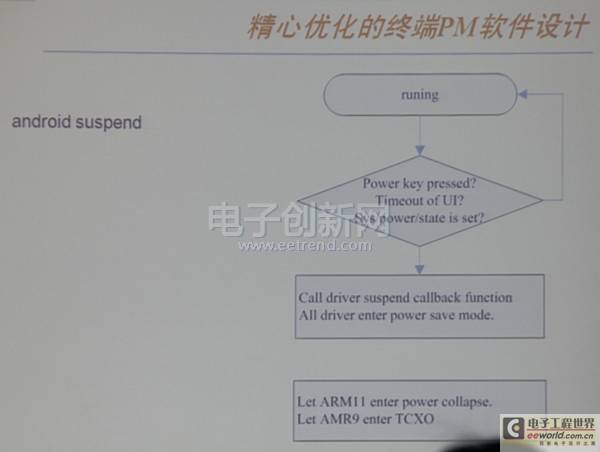

　　4、Android终端电源管理中的suspend策略

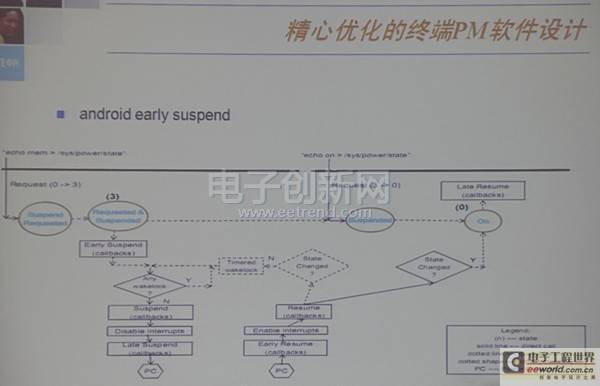

　　5、Android终端电源管理中的early suspend策略



　　



　　策略四：关注新技术，就是关注对电源管理有改善的新兴技术，例如无线充电技术、燃料电池技术等等，这些新技术的出现，可以提升电源管理的控制裕量

　　总的说来，电源管理遵循如下口诀：

　　系统集成全局观念

　　精心选料环保决策

　　多睡少醒

　　早睡晚起

　　一部分先睡大火共同睡

　　多拉快跑少拉快跑

　　不耽误事也别叫事耽误休息
