LED封装全步骤
一、生产工艺
1.生产：
a) 清洗：采用超声波清洗PCB或LED支架，并烘干。
b) 装架：在led管芯（大圆片）底部电极备上银胶后进行扩张，将扩张后的管芯（大圆片）安置在刺晶台上，在显微镜下用刺晶笔将管芯一个一个安装在PCB或LED支架相应的焊盘上，随后进行烧结使银胶固化。
c)压焊：用铝丝或金丝焊机将电极连接到LED管芯上，以作电流注入的引线。LED直接安装在PCB上的，一般采用铝丝焊机。（制作白光TOP-LED需要金线焊机）
d)封装：通过点胶，用环氧将LED管芯和焊线保护起来。在PCB板上点胶，对固化后胶体形状有严格要求，这直接关系到背光源成品的出光亮度。这道工序还将承担点荧光粉（白光LED）的任务。
e)焊接：如果背光源是采用SMD-LED或其它已封装的LED，则在装配工艺之前，需要将LED焊接到PCB板上。
f)切膜：用冲床模切背光源所需的各种扩散膜、反光膜等。
g)装配：根据图纸要求，将背光源的各种材料手工安装正确的位置。
h)测试：检查背光源光电参数及出光均匀性是否良好。
2.包装：将成品按要求包装、入库。
二、封装工艺
1. LED的封装的任务
是将外引线连接到LED芯片的电极上，同时保护好led芯片，并且起到提高光取出效率的作用。关键工序有装架、压焊、封装。
2. LED封装形式
LED封装形式可以说是五花八门，主要根据不同的应用场合采用相应的外形尺寸，散热对策和出光效果。led按封装形式分类有Lamp-LED、TOP-LED、Side-LED、SMD-LED、High-Power-LED等。
3. LED封装工艺流程
a)芯片检验
镜检：1、材料表面是否有机械损伤及麻点麻坑（lockhill） ；
2、芯片尺寸及电极大小是否符合工艺要求 ；
3、电极图案是否完整。
b)扩片
由于LED芯片在划片后依然排列紧密间距很小（约0.1mm），不利于后工序的操作。我们采用扩片机对黏结芯片的膜进行扩张，是LED芯片的间距拉伸到约0.6mm。也可以采用手工扩张，但很容易造成芯片掉落浪费等不良问题。
c)点胶
在led支架的相应位置点上银胶或绝缘胶。（对于GaAs、SiC导电衬底，具有背面电极的红光、黄光、黄绿芯片，采用银胶。对于蓝宝石绝缘衬底的蓝光、绿光led芯片，采用绝缘胶来固定芯片。）
工艺难点在于点胶量的控制，在胶体高度、点胶位置均有详细的工艺要求。
由于银胶和绝缘胶在贮存和使用均有严格的要求，银胶的醒料、搅拌、使用时间都是工艺上必须注意的事项。
d)备胶
和点胶相反，备胶是用备胶机先把银胶涂在led背面电极上，然后把背部带银胶的led安装在led支架上。备胶的效率远高于点胶，但不是所有产品均适用备胶工艺。
e)手工刺片
将扩张后LED芯片（备胶或未备胶）安置在刺片台的夹具上，LED支架放在夹具底下，在显微镜下用针将LED芯片一个一个刺到相应的位置上。手工刺片和自动装架相比有一个好处，便于随时更换不同的芯片，适用于需要安装多种芯片的产品.
f)自动装架
自动装架其实是结合了沾胶（点胶）和安装芯片两大步骤，先在led支架上点上银胶（绝缘胶），然后用真空吸嘴将led芯片吸起移动位置，再安置在相应的支架位置上。
自动装架在工艺上主要要熟悉设备操作编程，同时对设备的沾胶及安装精度进行调整。在吸嘴的选用上尽量选用胶木吸嘴，防止对led芯片表面的损伤，特别是兰、绿色芯片必须用胶木的。因为钢嘴会划伤芯片表面的电流扩散层。
g)烧结
烧结的目的是使银胶固化，烧结要求对温度进行监控，防止批次性不良。
银胶烧结的温度一般控制在150℃，烧结时间2小时。根据实际情况可以调整到170℃，1小时。
绝缘胶一般150℃，1小时。
银胶烧结烘箱的必须按工艺要求隔2小时（或1小时）打开更换烧结的产品，中间不得随意打开。烧结烘箱不得再其他用途，防止污染。
h)压焊
压焊的目的将电极引到led芯片上，完成产品内外引线的连接工作。
LED的压焊工艺有金丝球焊和铝丝压焊两种。右图是铝丝压焊的过程，先在LED芯片电极上压上第一点，再将铝丝拉到相应的支架上方，压上第二点后扯断铝丝。金丝球焊过程则在压第一点前先烧个球，其余过程类似。
压焊是LED封装技术中的关键环节，工艺上主要需要监控的是压焊金丝（铝丝）拱丝形状，焊点形状，拉力。
对压焊工艺的深入研究涉及到多方面的问题，如金（铝）丝材料、超声功率、压焊压力、劈刀（钢嘴）选用、劈刀（钢嘴）运动轨迹等等。（下图是同等条件下，两种不同的劈刀压出的焊点微观照片，两者在微观结构上存在差别，从而影响着产品质量。）我们在这里不再累述。
i)点胶封装
LED的封装主要有点胶、灌封、模压三种。基本上工艺控制的难点是气泡、多缺料、黑点。设计上主要是对材料的选型，选用结合良好的环氧和支架。（一般的LED无法通过气密性试验） 如右图所示的TOP-LED和Side-LED适用点胶封装。手动点胶封装对操作水平要求很高（特别是白光LED），主要难点是对点胶量的控制，因为环氧在使用过程中会变稠。白光LED的点胶还存在荧光粉沉淀导致出光色差的问题。
j)灌胶封装
Lamp-led的封装采用灌封的形式。灌封的过程是先在led成型模腔内注入液态环氧，然后插入压焊好的led支架，放入烘箱让环氧固化后，将led从模腔中脱出即成型。
k)模压封装
将压焊好的led支架放入模具中，将上下两副模具用液压机合模并抽真空，将固态环氧放入注胶道的入口加热用液压顶杆压入模具胶道中，环氧顺着胶道进入各个led成型槽中并固化。
l)固化与后固化
固化是指封装环氧的固化，一般环氧固化条件在135℃，1小时。模压封装一般在150℃，4分钟。
m)后固化
后固化是为了让环氧充分固化，同时对led进行热老化。后固化对于提高环氧与支架（PCB）的粘接强度非常重要。一般条件为120℃，4小时。
n)切筋和划片
由于led在生产中是连在一起的（不是单个），Lamp封装led采用切筋切断led支架的连筋。SMD-led则是在一片PCB板上，需要划片机来完成分离工作。
o)测试
测试led的光电参数、检验外形尺寸，同时根据客户要求对LED产品进行分选。
p)包装
将成品进行计数包装。超高亮LED需要防静电包装。
如何预测LED的寿命
一切事物都有发生、发展和消亡的过程，LED也不例外，是有一定寿命的。早期的LED只是手电筒、台灯这类的礼品，用的时间不长，寿命问题不突出。但是现在LED已经开始广泛地用于室外和室内的照明之中，尤其是大功率的LED路灯，其功率大、发热高、工作时间长，寿命问题就十分突出。过去认为LED寿命一定就是10万小时的神话似乎彻底破灭了。那么到底问题出在哪里呢？
假如不考虑电源和驱动的故障，LED的寿命表现为它的光衰，也就是时间长了，亮度就越来越暗，直到最后熄灭。通常定义衰减30%的时间作为其寿命。
那么LED的寿命能不能预测呢？这个问题无法简单地回答，需要从头讲起。
1．LED的光衰：
大多数白色LED是由蓝色LED照射黄色荧光粉而得到的。引起LED光衰的主要原因有两个，一个是蓝光LED本身的光衰，蓝光LED的光衰远比红光、黄光、绿光LED要快。还有一个是荧光粉的光衰，荧光粉在高温下的衰减十分严重。各种品牌的LED它的光衰是不同的。通常LED的厂家能够给出一套标准的光衰曲线来。例如美国Cree公司的光衰曲线就如图1所示。
图1. Cree公司的LED的光衰曲线
从图中可以看出，LED的光衰是和它的结温有关，所谓结温就是半导体PN结的温度，结温越高越早出现光衰，也就是寿命越短。从图上可以看出，假如结温为105度，亮度降至70%的寿命只有一万多小时，95度就有2万小时，而结温降低到75度，寿命就有5万小时，65度时更可以延长至9万小时。所以延长寿命的关键就是要降低结温。不过这些数据只适合于Cree的LED。并不适合于其他公司的LED。例如Lumiled公司的LuxeonK2的光衰曲线就如图2所示。

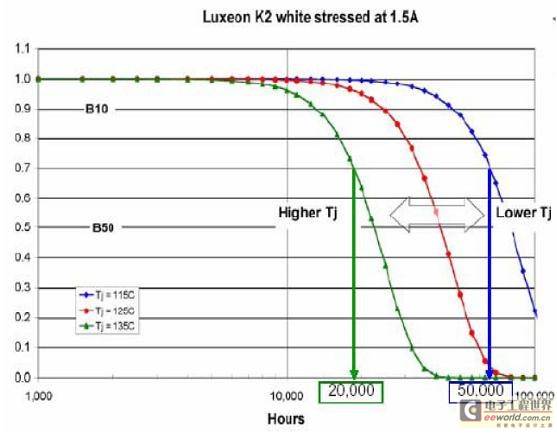

图2. Lumiled 公司的LuxeonK2的光衰曲线
当结温从115℃提高到135℃，就会使寿命从50,000小时降低到20,000小时。
其他各家公司的光衰曲线应当可以向原厂索取。
2．如何才能延长LED的寿命
由图中可以得出结论，要延长其寿命的关键是要降低其结温。而降低结温的关键就是要有好的散热器。能够及时地把LED产生的热散发出去。
在这里我们不准备讨论如何设计散热器的问题，而是要讨论哪一个散热器的散热效果相对比较好的问题。实际上，这是一个结温的测量问题，假如我们能够测量任何一种散热器所能达到的结温，那么不但可以比较各种散热器的散热效果，而且还能知道采用这种散热器以后所能实现的LED寿命。
3．如何测量结温
结温看上去是一个温度测量问题，可是要测量的结温在LED的内部，总不能拿一个温度计或热电偶放进PN结来测量它的温度。当然它的外壳温度还是可以用热电偶测量的，然后根据给出的热阻Rjc（结到外壳），可以推算出它的结温。，但是在安装好散热器以后，问题就又变得复杂起来了。因为通常LED是焊接到铝基板，而铝基板又安装到散热器上，假如只能测量散热器外壳的温度，那么要推算结温就必须知道很多热阻的值。包括Rjc（结到外壳），Rcm（外壳到铝基板，其实其中还应当包括薄膜印制版的热阻），Rms（铝基板到散热器），Rsa（散热器到空气），其中只要有一个数据不准确就会影响测试的准确度。图3给出了LED到散热器各个热阻的示意图。其中合并了很多热阻，使得其精确度更加受到限制。也就是说，要从测得的散热器表面温度来推测结温的精确度就更差。

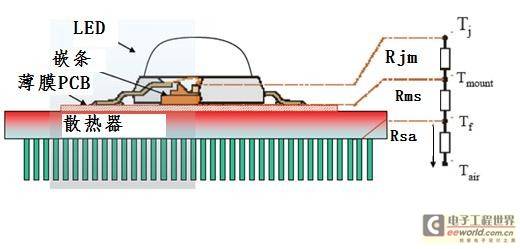

图3. LED到散热器各个热阻的示意图
幸好有一个间接测量温度的方法，那就是测量电压。那么结温和哪个电压有关呢？这个关系又是怎么样的呢？
我们首先要从LED的伏安特性讲起。
4．LED伏安特性的温度系数
我们知道LED是一个半导体二极管，它和所有二极管一样具有一个伏安特性，也和所有的半导体二极管一样，这个伏安特性有一个温度特性。其特点就是当温度上升的时候，伏安特性左移。图4中画出了LED的伏安特性的温度特性。
图4. LED伏安特性的温度特性

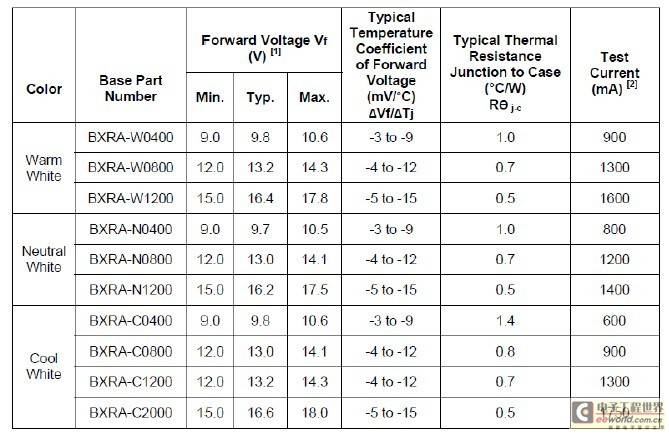

假定对LED以Io恒流供电，在结温为T1时，电压为V1，而当结温升高为T2时，整个伏安特性左移，电流Io不变，电压变为V2。这两个电压差被温度去除，就可以得到其温度系数，以mV/oC表示。对于普通硅二极管，这个温度系数大约为-2mV/oC。但是LED大多数不是用硅材料制成的，所以它的温度系数也要另外去测定。幸好各家LED厂家的数据表中大多给出了它的温度系数。例如对于Cree公司的XLamp7090XR-E大功率LED，其温度系数为-4mV/oC。要比普通硅二极管大2倍。而美国Philips-Lumileds公司的Luxeon RebEL的伏安特性温度系数为-2—4mV/oC。至于美国普瑞的阵列LED（BXRA）就给出了更为详细的数据。
图5. Lumiled 公司的LuxeonK2的光衰曲线
但是，他们给出的数据，其范围也未免过于宽大，以至于失去了利用的价值。不管怎样，只要知道LED的温度系数就很容易可以从测量LED的前向电压中推算出LED的结温了。
5．如何具体测算LED的结温。
现在就以Cree公司的XLamp7090XR-E为例。来说明如何具体测算LED的结温。要求已经把LED安装到散热器里，并且是采用恒流驱动器作为电源。同时要把连接到LED去的两根线引出来。在通电以前就把电压表连接到输出端（LED的正极和负极），然后接通电源，趁LED还没有热起来之前，马上读出电压表的读数，也就是相当于V1的值，然后等至少1小时，等它已经达到热平衡，再测一次，LED两端的电压，相当于V2。把这两个值相减，得出其差值。再被4mV去除一下，就可以得出结温了。实际上，LED多半为很多个串联再并联，这也不要紧，这时的电压差值是由很多串联的LED所共同贡献，所以要把这个电压差值除以所串联的LED数目再去除以4mV，就可以得到其结温。例如，LED是10串2并，第一次测得的电压为33V，第二次热平衡后测得的电压为30V，电压差为3V。这个数字先要除以所串联的LED个数（10个），得到0.3V，再除以4mV，可以得到75度。假定开机前的环境温度是20度，那么这时候的结温就应当是95度。
采用这种方法得出的结温，肯定要比用热电偶测量散热器的温度再来推算其结温要准确很多。
6．如何来预测这个灯具的寿命。
从结温来推测寿命好像应该很简单，只要查一下图1的曲线，就可以知道对应于95度结温时的寿命就可以得到LED的寿命为2万小时了。但是，这种方法用于室内的LED灯具还有一定的可信度，如果应用到室外的LED灯具，尤其是大功率LED路灯，那里还有很多不确定因素。最大的问题是LED路灯的散热器的散热效率的随时间而降低。这是由于尘土、鸟屎的积累而使得其散热效率降低。也还因为室外有很强烈的紫外线，也会使LED的寿命降低。紫外线主要是对封装的环氧树脂的老化起很大作用，假如采用硅胶，可以有所改善。紫外线对荧光粉的老化也有一些坏作用，但不是很严重。
不过，这种方法用来相对比较两种散热器的散热效果是比较有效的。很明显，伏安特性左移越小的散热器，其散热效果就越好。另外，对于预测室内LED灯具的寿命也还是有一定的准确度的。
LED主要参数与特性
LED是利用化合物材料制成pn结的光电器件。它具备pn结结型器件的电学特性：I-V特性、C-V特性和光学特性：光谱响应特性、发光光强指向特性、时间特性以及热学特性。本文将为你详细介绍。
1、LED电学特性
1.1 I-V特性
表征LED芯片pn结制备性能主要参数。LED的I-V特性具有非线性、整流性质：单向导电性，即外加正偏压表现低接触电阻，反之为高接触电阻。
图1 LED I-V特性曲线
如图1：
（1） 正向死区：（图oa 或oa′段）a点对于V0 为开启电压，当V＜Va，外加电场尚克服不少因载流子扩散而形成势垒电场，此时R很大；开启电压对于不同LED其值不同，GaAs 为1V，红色GaAsP 为1.2V，GaP 为1.8V，GaN 为2.5V。
（2）正向工作区：电流IF 与外加电压呈指数关系：
IF = IS (e qVF/KT –1)
IS为反向饱和电流。V＞0 时，V＞VF 的正向工作区IF 随VF 指数上升：
IF = IS e qVF/KT
（3）反向死区 ：V＜0 时pn 结加反偏压V= - VR 时，反向漏电流IR（V= -5V）时，GaP 为0V，GaN 为10uA。
（4）反向击穿区 V＜- VR ，VR 称为反向击穿电压；VR 电压对应IR 为反向漏电流。当反向偏压一直增加使V＜- VR 时，则出现IR 突然增加而出现击穿现象。由于所用化合物材料种类不同，各种LED 的反向击穿电压VR 也不同。
1.2 C-V特性
鉴于LED 的芯片有9×9mil (250×250um)，10×10mil，11×11mil (280×280um)，12×12mil (300×300um)，故pn 结面积大小不一，使其结电容（零偏压）C≈n+pf左右。C-V 特性呈二次函数关系（如图2）。由1MHZ 交流信号用C-V 特性测试仪测得。
图2 LED C-V特性曲线
1.3 最大允许功耗PFm
当流过LED的电流为IF、管压降为UF 则功率消耗为P=UF×IF. LED工作时，外加偏压、偏流一定促使载流子复合发出光，还有一部分变为热，使结温升高。若结温为Tj、外部环境温度为Ta，则当Tj＞Ta 时，内部热量借助管座向外传热，散逸热量（功率），可表示为P = KT（Tj – Ta）。
1.4 响应时间
响应时间表征某一显示器跟踪外部信息变化的快慢。现有几种显示LCD（液晶显示）约10-3~10-5S，CRT、PDP、LED 都达到10-6~10-7S（us 级）。
1.响应时间从使用角度来看，就是LED点亮与熄灭所延迟的时间，即图3中tr 、tf 。图中t0 值很小，可忽略。
图3
② 响应时间主要取决于载流子寿命、器件的结电容及电路阻抗。LED 的点亮时间——上升时间tr 是指接通电源使发光亮度达到正常的10%开始，一直到发光亮度达到正常值的90%所经历的时间。LED 熄灭时间——下降时间tf 是指正常发光减弱至原来的10%所经历的时间。
不同材料制得的LED 响应时间各不相同；如GaAs、GaAsP、GaAlAs 其响应时间＜10-9S，GaP 为10-7 S。因此它们可用在10~100MHZ 高频系统。
2、LED光学特性
发光二极管有红外（非可见）与可见光两个系列，前者可用辐射度，后者可用光度学来量度其光学特性。
2.1 发光法向光强及其角分布Iθ
2.1.1 发光强度（法向光强）是表征发光器件发光强弱的重要性能。LED 大量应用要求是圆柱、圆球封装，由于凸透镜的作用，故都具有很强指向性：位于法向方向光强最大，其与水平面交角为90°。当偏离正法向不同θ角度，光强也随之变化。发光强度随着不同封装形状而强度依赖角方向。
2.1.2 发光强度的角分布Iθ是描述LED发光在空间各个方向上光强分布。它主要取决于封装的工艺（包括支架、模粒头、环氧树脂中添加散射剂与否）

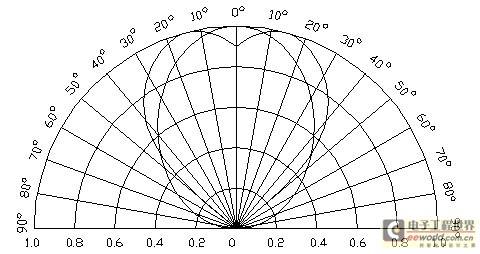

⑴ 为获得高指向性的角分布（如图4）
图4
① LED 管芯位置离模粒头远些；
② 使用圆锥状（子弹头）的模粒头；
③ 封装的环氧树脂中勿加散射剂。
采取上述措施可使LED 2θ1/2 = 6°左右，大大提高了指向性。
⑵ 当前几种常用封装的散射角(2θ1/2 角)圆形LED：5°、10°、30°、45°。
2.2 发光峰值波长及其光谱分布
⑴ LED 发光强度或光功率输出随着波长变化而不同，绘成一条分布曲线——光谱分布曲线。当此曲线确定之后，器件的有关主波长、纯度等相关色度学参数亦随之而定。
LED 的光谱分布与制备所用化合物半导体种类、性质及pn结结构（外延层厚度、掺杂杂质）等有关，而与器件的几何形状、封装方式无关。

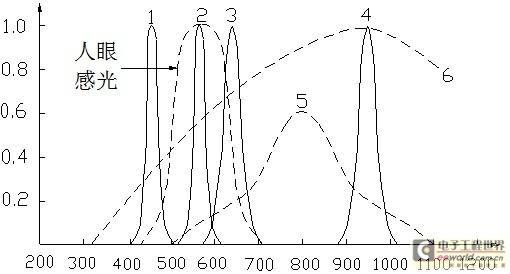

图5 LED光谱分布曲线
1.蓝光InGaN/GaN 2.绿光GaP：N 3.红光GaP：Zn-O
4.红外GaAs 5.Si 光敏二极管 6.标准钨丝灯
图5绘出几种由不同化合物半导体及掺杂制得LED 光谱响应曲线。其中
① 是蓝色InGaN/GaN 发光二极管，发光谱峰λp = 460～465nm；
② 是绿色GaP:N 的LED，发光谱峰λp = 550nm；
③ 是红色GaP:Zn-O 的LED，发光谱峰λp = 680～700nm；
④ 是红外LED 使用GaAs 材料，发光谱峰λp = 910nm；
⑤ 是Si 光电二极管，通常作光电接收用。
由图5可见，无论什么材料制成的LED，都有一个相对光强度最强处（光输出最大），与之相对应有一个波长，此波长叫峰值波长，用λp表示。只有单色光才有λp波长。
⑵ 谱线宽度：在LED 谱线的峰值两侧±△λ处，存在两个光强等于峰值（最大光强度）一半的点，此两点分别对应λp-△λ，λp+△λ 之间宽度叫谱线宽度，也称半功率宽度或半高宽度。半高宽度反映谱线宽窄，即LED 单色性的参数，LED 半宽小于40 nm。
⑶ 主波长：有的LED 发光不单是单一色，即不仅有一个峰值波长；甚至有多个峰值，并非单色光。为此描述LED 色度特性而引入主波长。主波长就是人眼所能观察到的，由LED 发出主要单色光的波长。单色性越好，则λp也就是主波长。如GaP 材料可发出多个峰值波长，而主波长只有一个，它会随着LED 长期工作，结温升高而主波长偏向长波。
2.3 光通量
光通量F是表征LED 总光输出的辐射能量，它标志器件的性能优劣。F为LED 向各个方向发光的能量之和，它与工作电流直接有关。随着电流增加，LED 光通量随之增大。可见光LED 的光通量单位为流明（lm）。
LED向外辐射的功率——光通量与芯片材料、封装工艺水平及外加恒流源大小有关。目前单色LED 的光通量最大约1 lm，白光LED 的F≈1.5~1.8 lm（小芯片），对于1mm×1mm的功率级芯片制成白光LED，其F=18 lm。
2.4 发光效率和视觉灵敏度
① LED效率有内部效率（pn结附近由电能转化成光能的效率）与外部效率（辐射到外部的效率）。前者只是用来分析和评价芯片优劣的特性。LED光电最重要的特性是用辐射出光能量（发光量）与输入电能之比，即发光效率。
② 视觉灵敏度是使用照明与光度学中一些参量。人的视觉灵敏度在λ = 555nm 处有一个最大值680 lm/w，若视觉灵敏度记为Kλ，则发光能量P 与可见光通量F 之间关系为P=∫Pλdλ ； F=∫KλPλdλ
③ 发光效率——量子效率η=发射的光子数/pn 结载流子数=（e/hcI）∫λPλdλ。若输入能量为W=UI，则发光能量效率ηP=P/W 若光子能量hc=ev，则η≈ηP，则总光通F=（F/P）P=KηPW 式中K= F/P。
④ 流明效率：LED 的光通量F/外加耗电功率W=KηP
它是评价具有外封装LED 特性，LED 的流明效率高指在同样外加电流下辐射可见光的能量较大，故也叫可见光发光效率。

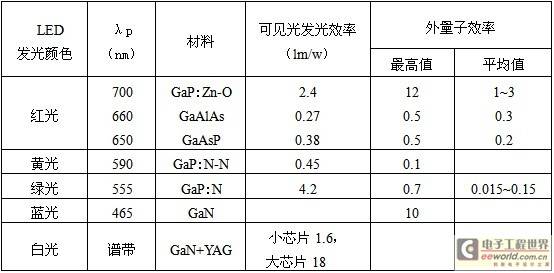

以下列出几种常见LED 流明效率（可见光发光效率）：
品质优良的LED 要求向外辐射的光能量大，向外发出的光尽可能多，即外部效率要高。事实上，LED 向外发光仅是内部发光的一部分，总的发光效率应为η=ηiηcηe，式中ηi 向为p、n 结区少子注入效率，ηc 为在势垒区少子与多子复合效率，ηe 为外部出光（光取出效率）效率。
由于LED 材料折射率很高ηi≈3.6。当芯片发出光在晶体材料与空气界面时（无环氧封装）若垂直入射，被空气反射，反射率为（n1-1）2/（n1+1）2=0.32，反射出的占32%，鉴于晶体本身对光有相当一部分的吸收，于是大大降低了外部出光效率。为了进一步提高外部出光效率ηe 可采取以下措施：
① 用折射率较高的透明材料（环氧树脂n=1.55 并不理想）覆盖在芯片表面；
② 把芯片晶体表面加工成半球形；
③ 用Eg大的化合物半导体作衬底以减少晶体内光吸收。有人曾经用n=2.4~2.6的低熔点玻璃[成分As-S(Se)-Br(I)]且热塑性大的作封帽，可使红外GaAs、GaAsP、GaAlAs 的LED 效率提高4~6倍。
2.5 发光亮度
亮度是LED 发光性能又一重要参数，具有很强方向性。其正法线方向的亮度BO=IO/A，指定某方向上发光体表面亮度等于发光体表面上单位投射面积在单位立体角内所辐射的光通量，单位为cd/m2 或Nit。
若光源表面是理想漫反射面，亮度BO 与方向无关为常数。晴朗的蓝天和荧光灯的表面亮度约为7000Nit（尼特），从地面看太阳表面亮度约为14×108Nit。
LED 亮度与外加电流密度有关，一般的LED，JO（电流密度）增加BO 也近似增大。另外，亮度还与环境温度有关，环境温度升高，ηc（复合效率）下降，BO减小。当环境温度不变，电流增大足以引起pn结结温升高，温升后，亮度呈饱和状态。
2.6 寿命
老化：LED 发光亮度随着长时间工作而出现光强或光亮度衰减现象。器件老化程度与外加恒流源的大小有关，可描述为Bt=BO e-t/τ，Bt 为t 时间后的亮度，BO 为初始亮度。
通常把亮度降到Bt=1/2B0 所经历的时间t 称为二极管的寿命。测定t 要花很长的时间，通常以推算求得寿命。
测量方法：给LED 通以一定恒流源，点燃103 ~104小时后， 先后测得B0 ，Bt=1000~10000，代入Bt=B0 e-t/τ求出τ；再把Bt=1/2B0代入，可求出寿命t。
长期以来总认为LED 寿命为106小时，这是指单个LED 在IF=20mA 下。随着功率型LED开发应用，国外学者认为以LED的光衰减百分比数值作为寿命的依据。
如LED 的光衰减为原来35%，寿命＞6000h。
3、热学特性
LED的光学参数与pn 结结温有很大的关系。一般工作在小电流IF＜10mA，或者10~20 mA 长时间连续点亮LED 温升不明显。
若环境温度较高，LED 的主波长或λp 就会向长波长漂移，BO 也会下降，尤其是点阵、大显示屏的温升对LED 的可靠性、稳定性影响应专门设计散射通风装置。
LED的主波长随温度关系可表示为：
由式可知，每当结温升高10℃，则波长向长波漂移1nm，且发光的均匀性、一致性变差。这对于作为照明用的灯具光源要求小型化、密集排列以提高单位面积上的光强、光亮度的设计尤其应注意用散热好的灯具外壳或专门通用设备、确保LED 长期工作。
