利用工频电源供电的Ac-DC恒流LED驱动电路．无论是采用何种拓朴．一般都需要使用桥式整流器、变压器或电感器。Zywyn公司推出一种新型AC-DC恒流LED驱动IC．利用特有的线性控制结构体系．集成了全波桥式整流器、线性稳压器、控制电路和过电压及过温度保护电路。无需外加整流器、变压器和电感器。仅需几个元件，即可组成85～240V通用AC输入的AC-DC恒流LED驱动电路．能够驱动几十个LED(每个LED的正向电压Vf=3.3v，工作电流Iled=30mA)乃至117个LED(每个LED的Vf=1.8V)组成的LED串。
基于ZD832的AC-DC恒流LED驱动电路如图1所示。当AC输入为110V(85～125V)时．Ic引脚VSEL(15脚)应当连接到HVCC(16脚)；当输入是220V(范围是180-240V)时，引脚VSEL则悬空。因此，IC引脚VSEL起AC电源选择开关作用。NTC热敏电阻RT用作限制启动期间的浪涌电流。AC输入电压在IC内部经整流后从引脚HVCC输出，经电容Cout滤除纹波．施加至LED串。Ic引脚VCAP(⑦脚)上的Cvcap为Ic稳压器输出退耦电容。LED电流Iled由Ic引脚Iset(⑧脚)上的接地电阻Rset设置，计算公式为Iled=2200V／Rset。IC输出电流范围为3～30mA，Rset电阻值范围则为733kΩ～73kΩ。
IC引脚VOUT是内部MOSFET的开路漏极输出。为防止IC内部功率MOSFET因功率耗散过大而损坏，当引脚VOUT上的电压Vout邮较高时，应加进一个串联限制电阻Rext。Vout电压范围为7～20V，只有在Vout≥20V时，才设置Rext。如果LED串有N个LED，每个LED的正向电压为VF，Rext的电阻值则为：
Rext=(Vhvcc-N・Vf-Vout)/Iled
如果AC输入是220V，将Ic引脚VSEL悬空，DC输出Vhvcc约为286V。若LED的Vf=3.3V，Iled=30mA，有78个LED串联在一起，Rset值则为2200V/30mA=73kΩ。如果选择Vout=20.5V，Rset值则为：
Rset=(Vhvcc-N・Vf-Vout)／Iled
=(286V-78x3.3V-20 5V)／30mA=270Ω

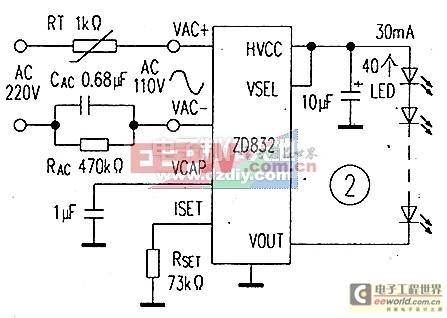

如果有AC输入是220v．ZD832驱动的串联在一起的LED数最较少(如40个)，则应在输人端加进一个RC网络，如图2所示。220V的AC电压经电容Cac(0.68uF／250V)降压变为AC110V输入，因此需将IC引脚VSEL连接到HVCC。与Cac并联的Rac为泄放电阻。在IC引脚HVCC上的电压Vhvcc约为150V，LED的Vf=3.3V(@30mA)，IC引脚VOUT上的电压为：Vout=Vhvcc-N・Vf=150V-40x3.3V=18V20V，因此不必设置限制电阻Rext

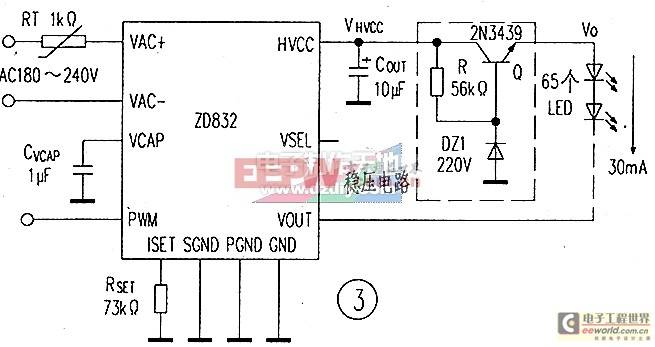

当输入电压范围为180-240V时．可以加进一个由晶体管Q(ZN3439)、R和齐纳二极管D2(220V，3W)组成的稳压电路，见图3虚线框内所示。IC输出电压Vhvcc=227-31OV，经稳压电路输出电压VO=219-230V，驱动65个3.3V的串联LED，Vout18V，故不必加入限制电阻。
在IC引脚PWM加入一个50Hz～5kHz的PWM信号，可以实现PWM调光。
