智能电表的电源管理及其省电设计方案

一、智能电表电源设计方案

从智能电表的组成来看，主要包括通信、电源及电源管理、计量及存储等功能模块。安森美半导体身为应用于高能效电子产品的首要高性能硅方案供应商，提供应用 于智能电表各个功能模块的丰富解决方案，如PLC调制解调器和线路驱动器、放大器、稳压、监控、电压保护、温度传感器、实时时钟、存储器、LCD背光、 I/O接口、智能卡接口和I/O扩展器等。

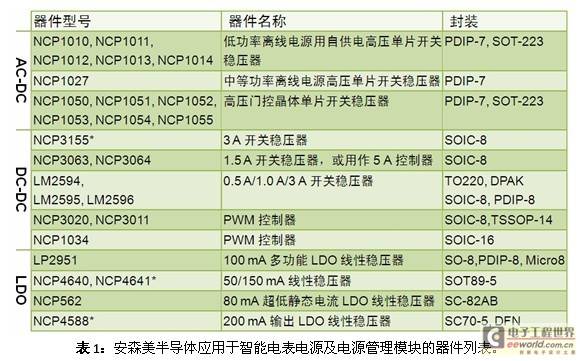

其中，就电源及电源管理模块(参见图1)而言，安森美半导体亦提供丰富的产品选择，包括高压交流-直流(AC-DC)开关稳压器、直流-直流(DC- DC)开关稳压器/控制器和低压降(LDO)线性稳压器等(参见表1)，方便用户根据具体应用选择适合的方案。这些电源方案具有高能效、低能耗及丰富保护 特性等特点，非常适合智能电表应用。

提供高能效及低待机能耗的AC-DC开关稳压器

如表1所示，在交流-直流电源转换部分，可以选用安森美半导体的一系列开关稳压器，如适合低功率应用的NCP1010/1/2/3/4自供电单片开关稳压 器、适合中等功率应用的NCP1027高压单片开关稳压器，以及高压门控开关稳压器NCP1050/1/2/3/4/5等。

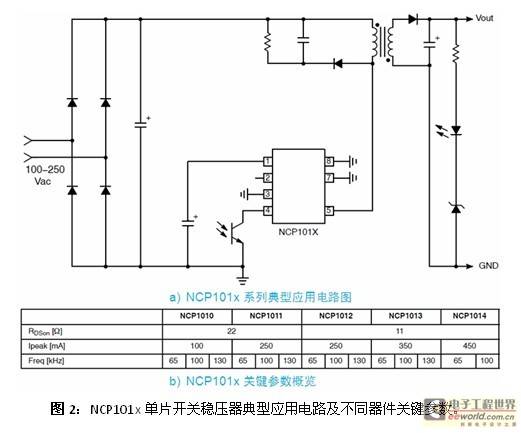

以NCP101x为例，这系列器件集成了固定频率电流模式控制器及典型导通阻抗为11或22 Ω的700 V MOSFET，提供构建强固及低成本开关电源所需的全部特性，包括软启动、频率抖动、短路保护、跳周期、最大峰值电流设定点及动态自供电(不需要辅助绕 组)等。在正常负载工作期间，NCP101x以65、100及130 kHz中的某一频率开关；而当电流设定点降到低于某个给定值(如输出功率需求消失)时，NCP101x自动进入所谓的跳周期模式(在此模式下跳除不需要的 开关周期)，从而提供极佳的轻载能效。由于进入跳周期模式通常发生在最大峰值电流的1/4时，故没有可听噪声产生。因此，待机能耗降至最低，且没有可听噪 声产生。NCP101x典型应用电路及不同型号的关键参数参见图2。

NCP1027则为目标输出功率等级为数瓦到15 W的通用主电源反激应用提供新的方案。这器件采用安森美半导体专有的高压技术，集成了均直接连接至大电容的功率MOSFET及启动电流源。为了防止在低输 入电压条件下出现热失控，这器件具有的可调节输入欠压保护电路阻止出现这种状况，直到达到充足的输入电平。这器件的其它特性包括可调节斜坡补偿、过功率保 护、短路保护、过压保护等。此外，NCP1027提供较大的导通阻抗值，使其成为待机/辅助离线电源或要求较高输出功率应用的极佳选择。

NCP105x是使终端设备能够符合低待机能耗要求的单片开关稳压器，这系列器件直接采用整流的交流线路电源工作。在反激转换器应用中，它们在100、 115或230 V固定交流输入电压下能够提供6.0至40 W的输出功率，而在85到265 V的可变交流输入电压下能够提供3.0至20 W的输出功率。这系列器件提供有源启动稳压器电路，使转换器变压器上无需辅助偏置绕组。其它特性包括故障检测器及可编程定时器(用于转换器过载保护)、独 特的门控配置(提供极快环路路应及双重脉冲抑制)、电源开关限流、带迟滞的输入欠压锁定、热关闭及自动重启故障检测等。这系列器件25 ℃结温下的限流阈值典型值介于100 mA到680 mA之间。

提供不同电流电平的DC-DC开关稳压器

工程师同样可以根据具体应用选择安森美半导体的不同DC-DC开关稳压器方案，如3 A 开关稳压器NCP3155、1.5 A开关稳压器NCP3063/4、0.5/1.0/3 A开关稳压器LM2594/5/6、NCP3020/11脉宽调制(PWM)控制器及NCP1034 PWM控制器。

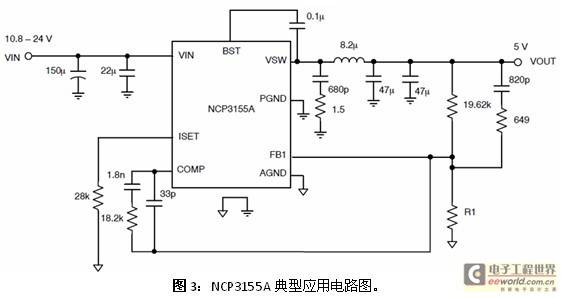

以NCP3155为例，这是安森美半导体新推出的一款DC-DC同步降压稳压器，包含NCP3155A和NCP3155B两个版本。NCP3155包含全 集成电源开关(48 mΩ高端FET及18 mΩ低端FET)，提供完整的故障保护特性(输入欠压锁定、输出过压保护及输出欠压保护、限流及短路保护)。这器件的输入电压范围为4.7至24 V，输出电压可调节。NCP3155支持较高的工作频率(A版本为500 kHz，B版本为1 MHz)，能够使用较小的滤波器组件，从而减小占用的电路板空间及物料单(BOM)成本。NCP3155采用SOIC-8封装，典型应用电路图参见图3。

NCP3063及NCP3064是1.5 A升压、降压及反转开关稳压器，包含内置温度补偿参考、比较器、占空比受控振荡器及有源限流电路、驱动器及大电流开关。这系列器件的设计专门针对升压、降 压及电压反转应用，所需外部组件极少。这系列器件的输出开关电流达1.5 A，也可用作控制器，支持达5 A电流。NCP3064与NCP3063不同的是，提供导通/关闭引脚，用于低能耗关闭模式，典型待机电流消耗仅为100 μA。

LM2594、LM2595和LM2596分别是0.5 A、1.0 A及3 A降压开关稳压器。与常见的三端线性稳压器相比，这系列器件的能效要高得多，特别是在较高输入电压的条件下。这系列器件采用150 kHz开关频率工作，能够使用尺寸更小的滤波组件。其它特性包括：特定输入电压及输出负载条件下确保提供±4%的输出电压容限、振荡器频率精度 达±15%、支持外部关闭(LM2594和LM2595待机电流典型值为50μA，LM2596为80 μA)、输出开关逐周期限流及故障条件下热关闭等。

NCP3020/11、NCP1034均为同步降压PWM控制器。其中，NCP3021/11支持4.7至28 V的输入电压范围，提供启用(EN)/功率良好(PG)/同步(SYNC)引脚，以及300/400/600 kHz的开关频率。保护特性包括无损耗限流、短路保护、输出过压保护、输出欠压保护及输入欠压锁定。

NCP1034与NCP3020/11不同，能够接受高达100 V的输入电压，并提供50 kHz至500 kHz的可调节开关频率，具备2 A输出电流能力，提供用户可编程输入欠压锁定及断续(hiccup)限流等保护特性。

提供不同电流电平的线性LDO稳压器

安森美半导体同样提供不同电流电平的线性低压降稳压器，方便用户的选择。这些LDO稳压器包括LP2951、NCP4640/1、NCP562及NCP4588等。

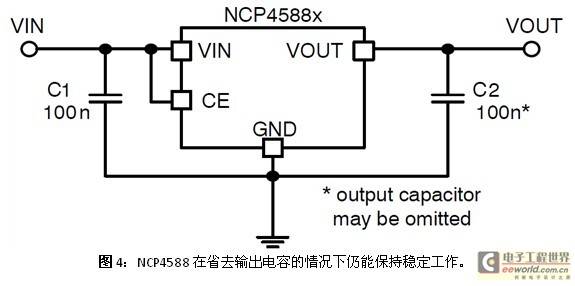

其中，LP2951是100 mA多功能LDO线性稳压器，特别设计用于输入与输出电压差极低的稳压应用。这器件提供75 μA的极低静态偏置电流，并提供固定或可调节输出电压(输出电压可在1.25 V至29 V之间设定)。NCP4640和NCP4641则是50/150 mA线性稳压器，支持4至36 V输入电压并可承受50 V电压。NCP562是80 mA超低静态电流LDO稳压器，静态电流低至2.5 μA。NCP4588则是200 mA输出LDO线性稳压器，典型静态电流小于9.5 μA，待机电流为0.1 μA，压降低至270 mV，并提供高70 dB的电源抑制比(PSSR)。这器件即使在负载电流变化的情况下也可以省去输出电容，在没有输出电容的情况下仍然保持稳定工作。但如果负载变化极大，最 好使用0.1 μF至10 μF的输出电容。

二、智能电表的省电管理方案

智能电表最初的安装目的是提升远程抄表、远程开关等业务的效率。有了智能电表，每户的电力需求可以详细把握，并可以根据需要只启动必要数量的发电与配电设 备。虽然智能电表需要成本和安装费用，但是可以控制对发电与配电设备的投资。此外，近年来智能电表控制高峰需求期电力消费量的效果也越来越明显。电力公司 利用智能电表向用户发送电力相关信息(消费量与单价等)，从而根据需求响应减少电力消费量。

作为智能电网中最为基础的设备之一，智能电表本身的节能技术也在不断受到关注。因为智能电表需要使用专用的电池，如果智能电表很耗电，电池的寿命就会缩 短，表内电池电量不足还会影响计量和用户用电。要为数以千万计的智能电表更换电池对电力公司和用户都是一件繁琐和耗费成本的事。

电源管理和稳压方案：

在解决智能电表的耗电问题这方面安森美半导体有丰富的器件可供使用，比如在AC-DC转换应用方面，有用于低功率离线电源的自供电高电压单片开关稳压器NCP1010-4、用于 中等功率离线电源的单片开关稳压器NCP1027、高电压门控振荡器单片开关稳压器NCP1050-5；在DC-DC转换应用方面，有3A开关稳压器 NCP3170和NCP3155、1.5开关稳压器或用作高达5A控制器的NCP3063/4、0.5A/1.0 A/3A开关稳压器LM2594/5/6、PWM控制器NCP3020/11和NCP1034；在LDO方面，有500mA LDO线性稳压器NCP5500、200mA输出LDO线性稳压器NCP4588、50/150mA线性稳压器NCP4640/1、100mA LDO线性稳压器LP2951和80mA LDO线性稳压器NCP562。这些产品在应用中的位置如图1所示。这些电源方案具有高能效、低能耗及丰富的保护特性等特点，非常适合智能电表应用。

图5：适合智能电表应用电源管理和稳压产品

配置和调校用EEPROM方案：

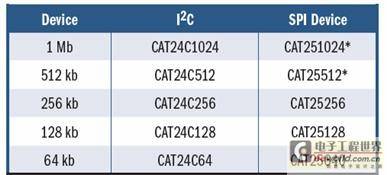

智能电表涉及数据存储的问题，需要使用安全可靠的存储器。安森美半导体为智能电表应用提供了丰富的存储器（如EEPROM、SRAM）解决方案。其中的 EEPROM主要用于智能电表的配置和校准，密度涵盖从1 kb到1 Mb，编程/擦除周期高达100万次，可在扩展的温度范围内工作。这些产品采用I2C、SPI或MicroWire等不同接口类型，其中I2C接口产品也 涉及完全阵列写保护、部分阵列写保护及专用等不同类型。图2是安森美半导体EEPROM产品的分类。安森美半导体还推出了一款用户友好的便携式编程工具 EasyPRO?，用户可以用它进行串行EEPROM（I2C、SPI、MICROWIRE）的编程，非常方便实用。



图6：安森美半导体的EEPROM产品

图7：安森美半导体的EEPROM编程工具

最近，安森美半导体又新推出了几款EEPROM器件，包括CAT24M01、CAT24C512和CAT24M01，数据保持期高达100年。这些 串行EEPROM的工作温度范围为-40℃至+125℃，采用0.18微米(μm)低功耗CMOS工艺制造，无疑是降低智能电表能耗的最佳选择。

I/O扩展芯片和逻辑转换器：

安森美半导体的I2C I/O扩展芯片通过I2C总线或SMBus提供16位通用I/O功能。I/O口扩展芯片可用于MCU/DSP通用I/O口的扩展，通过I2C扩展成8或 16位GPIO。当应用中需要额外的I/O口来连接ACPI电源开关、传感器、按钮、LED、风扇等时，可使用I/O扩展器件实现简单的解决方案。I/O 扩展芯片的输出可直接驱动LED、风扇、继电器等开关控制；输入为键盘、定时器/传感器等检测输入，带中断功能。对于远距离很多个控制触点与主机之间的通 讯，采用I2C I/O扩展技术，可大大简化多股排线布线不便的问题。这方面的产品有PCA9655E、PCA9535E、PCA9535EC、PCA9639E和 PCA9639ER。例如，PCA9655E提供了一个开-漏中断输出，当任何输入状态与其对应的输入端口寄存器状态不同时，该功能就被激活。中断输出用 来为系统主控提供改变了的输入状态。上电复位可设置寄存器的默认值，并初始化器件状态机。三个硬件引脚（AD0、AD1、AD2）用于配置器件I2C总线 从地址。允许多达64个器件共享同一个I2C总线和SMBus，这一特点为应用提供了极大的灵活性。

安森美半导体的逻辑转换器是一种双电源电压逻辑转换器，可以连接在不同的供电电压下工作的IC和印刷电路板。这类采用独立电源（VL

图8：采用逻辑转换器的互连

总结：

电源及电源管理是智能电表的重要功能模块。安森美半导体为此功能模块提供丰富的产品选择，包括AC-DC开关稳压器、DC-DC开关稳压器及LDO线性稳压器，方便用户根据具体应用选择适合的器件。除了电源及电源管理方案，文中我们也提到了智能电表的省电设计方案包括电源管理和稳压方案配置和调校用EEPROM方案以及利用 I/O扩展芯片和逻辑转换器等，通过这些方面的内容介绍，相信我们对智能电表的电源管理和省电设计方案有了更进一步的认识。
