低功耗投影仪RGB LED驱动器的参考设计

　　LED驱动器技术指标

　　●输入电源电压：10V至15V

　　●LED驱动电流：10A

　　●LED正向偏压：4.5V至6V

　　●LED电流上升/下降时间：< 1us

　　●LED电流纹波：10%峰峰值，最大值

　　输入

　　●VIN （J4）：电源输入

　　●PWMR、PWMB、PWMG （J8的引脚1、3和4）：RGB PWM输入信号，幅值应为3.3V至5V。当输出的上升/下降时间保持在1?s以内时，任何超出2?s的PWM周期均可使用。某一时刻只有上述三个信号之一为高电平。

　　●PWMN （J8的引脚4）：PWMR、PWMG和PWMB进行逻辑NOR。只有所有三个PWM信号均为低电平时，PWMN为高电平。

　　●ON/OFF （J1）：保持开路或驱动至+5V使能驱动器，连接至GND禁用电路板工作。

　　输出

　　●LEDR、LEDG、LEDB （J5、J6和J7）：10A RGB LED输出。将LED+连接至引脚3、4和5；将LED-连接至引脚6、7和8。

　　●OUTV （J2）：提供与LED电流成比例的信号，OUTV上的电压为R12||R16电压的135倍。

　　●VIN_OUT （J3）：输入电源电压，用于连接至其它电路板。引脚1和2为VIN+；引脚3和4为GND。

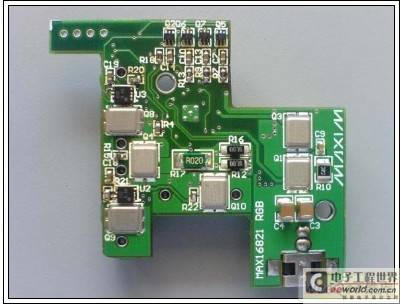

图1. LED驱动电路板（顶层）

图2. LED驱动电路板（底层）

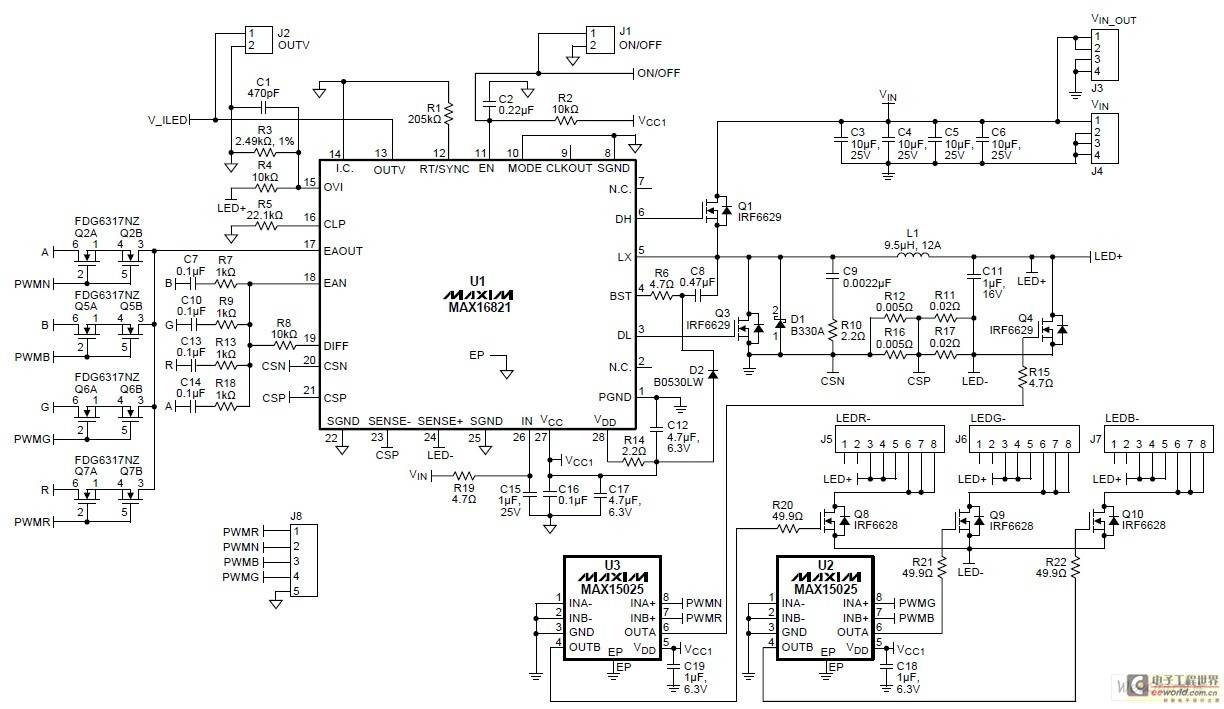

图3. 由MAX16821构成的LED驱动器原理图。

　　电路说明

　　低功耗投影仪采用单芯片DLP处理RGB颜色。任何给定时间内只点亮一种颜色的DLP。这种方法能够采用一路大电流驱动器，配合几个附加开关实现LED之间的切换，从而构成紧凑、经济的投影仪设计。

　　本文提供的LED驱动器参考设计采用单个降压转换器依次为RGB LED提供10A电流驱动。MOSFETS Q8、Q9和Q10选择并切换稳定的电感电流，基于PWM信号为其中一个RGB LED提供驱动。

　　MAX16821B buck转换器的核心电路工作在平均电流控制模式，将10V至15V输入电源电压降至4.5V至6V LED正向偏压。buck转换器的工作频率通过外部接地电阻设置。MODE引脚连接至GND，选择IC工作buck驱动器模式。转换器开关工作频率为300kHz，该设置使得器件优化工作在以较小尺寸电感提供非常高的效率。

　　设计要求LED电流上升/下降时间小于1?s，为达到这一指标，必须选择非常小的输出滤波电容，从而增大了负载纹波电流。另外，如果选择大于常规值的电感，电感纹波电流将保持在负载纹波电流以内。输出端通过1?F电容（C11）将输出电流摆率限制在10A/?s，防止寄生元件造成任何过冲。

　　LED驱动器通过电感控制并维持10A电流，按照任意瞬间需要驱动的LED，分别导通Q8、Q9或Q10，将电感电流切换到对应的LED。全部三个LED关闭时，电感电流通过Q4构成本地回路。

　　MAX16821器件有两个控制环路：内部环路控制电感电流，外部环路确定驱动LED所需的电感电流。在降压转换器中，电感电流与LED电流相同。因此，控制电路被简化为单个电感电流监测环路。本设计中，为防止电感电流的次级谐波振荡，R5将电流误差放大器增益限制在11.5V/V。电流环路补偿没有零-极点对，从而增大了低频增益，使电感电流准确稳定在电压环路的设置值。电压误差放大器将R11||R17两端的LED检流电压与内部100mV基准进行比较，并提供70dB误差增益。经过放大后的输出驱动内部电流环路。即使内部电流环路增益较低，由于电压误差放大器的高增益也能够使LED电流稳定在10A。

　　电感电流在RGB LED和Q4形成的本地环路之间切换，电压误差放大器输出需要4级不同电平。因为这4种条件下的输出电压不同，所以需要4个电平。4个不同的补偿电容（C7、C10、C13和C14）用于存储电压误差放大器输出，分别对应4种不同的负载条件。补偿电容通过模拟开关（Q2、Q5、Q6和Q7）连接到电路，每次接通一路。一旦打开LED，对应的补偿电容即刻将误差放大器输出调节至上次存储电压，从而使LED电流很快上升至10A。

　　内部电流环路吸收电感形成的极点，由LED动态阻抗和输出电容C11构成的输出极点，所产生的极点频率远远高于开关频率。电压环路只有一个极性，为电压误差放大器的极点。补偿电容（C7、C10、C13和C14）在原点构成一个极点，使电压环路在1/10频程通过0dB。

　　MAX15025双通道MOSFET驱动器（U2、U3）驱动（Q2、Q5、Q6和Q7），在LED负载之间快速切换，电流摆率高达10A/1?s。由C9和R10构成的降损电路减缓了LX节点的开关边沿，有助于抑制任何过冲/欠冲振铃。如果输出电压超过*V，由R3和R4提供的过压保护反馈将关断U1。一旦输出电压降至5.4V以下，U1恢复开关操作。滤波电容C1防止由于噪声引起的错误触发。RC网络提供从电源导通沿开始的3ms延迟，使U1在输入电源稳定后开始工作。

　　电路波形

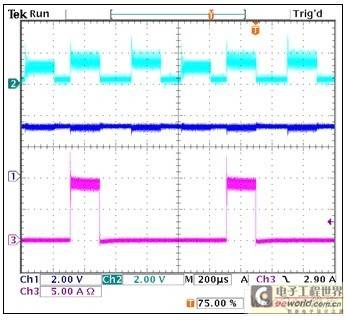

图4. 示波器截图显示了其中一个LED （CH3）的电流

　　OUTV引脚（CH1）电压代表电感电流的大小；CLP引脚（CH2）上的电压代表PWM占空比。电感电流在整个周期内相同。蓝光、绿光LED的PWM占空比几乎相同，但红光LED较小。在1?s内 LED电流上升并稳定至最终值。

　　温度测量：

　　●VIN：12V

　　●IOUT：10A至RGB LED，每种颜色为20% PWM

　　●制冷：电路板被强制风冷

　　●电路板温度：+53°C

　　●Q1、Q3外壳：+60°C

　　●Q4、Q8、Q9和Q10外壳：+58°C

　　●U1顶部：+53°C

　　●L1线圈温度：+70°C

　　上电步骤

　　●将10A RGB LED连接至J5、J6和J7。

　　●保持PWMR、PWMG、PWMB和PWMN信号为低电平。

　　●将电源电压逐渐增高至10V，观察电流，电流应小于0.3A。

　　●施加PWM信号PWMR、PWMG和PWMB，PWM占空比为15%至20% （定位每个PWM脉冲，同时应只有一个PWM信号为高电平）。PWMN信号应为PWMR、PWMG和PWMB的数字或非。全部三个LED按照设定的占空比由10A电流交替驱动。
