SSL2101：LED反激驱动解决方案

SSL2101是开关模式电源（SMPS）控制器IC，它与相位调光器结合，连接于整流总输电线（市电电压），用于驱动LED设备。该器件包括了一个高压电源开关以及电路，用以从总输电电压直接启动。此外，该器件还具有高压电路，用于给相位调光器供电。

图1 SSL2101方框图

图2 SSL2101参考板外形图

主要特性

•可通用于现有照明控制基础设施、三端双向可控硅开关元件、晶体管、调光器

•支持大部分调光解决方案

•通过内置的专用电路，对于谷值转换效率进行优化

•内置去磁检测

•内置过热保护（OTP）

•短绕组保护（SWP）和过流保护（OCP）

•内部VCC，允许从整流市电电压启动

•自然调光曲线对数修正

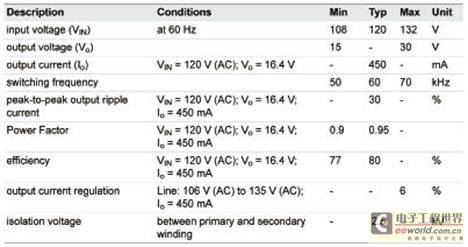

图3 SSL2101光参考板指标

SSL2101应用

SSL2101适合于不同的电源要求，其中包括：

•改型灯具例如GU10，最大可达10瓦

• LED模块，独立的电源，LED点，小聚光灯，最大15瓦

• LED串如零售展示，最大15瓦

•电源隔离的LED驱动器，最高10瓦到15瓦（反激式拓扑）

•非电源隔离LED驱动器（降压拓扑结构），最大峰值电流为900毫安，连续LED电流低于450 mA

• LED灯1瓦至10瓦（反激）或450毫安（降压）

SSL2101光参考板

SSL2101工作灯板为120伏（交流）、可调光的450 mA的LED驱动板。它采用了反激式转换器，用以驱动需要电流隔离的功率LED。电路板的设计突出了高性能调光、宽调光器兼容性、高效率和驱动不同数量的LED的能力。
