其中最具代表性的功率模块为 Shindengen的800V的功率模块MG020200和MG020201，产品示意图和内部电路图如图1、图2所示，其结构均是由一个三相 Converter（二极管组合）和一个Brake（IGBT和二极管组合）组成。三相Converter二极管的非重复峰值浪涌电压VRSM均是800V，最大反向电压是VRM均为600V，其中MG020200平均正向整流电流IO为20A，而MG020201则为30A；而Brake 中的IGBT和二极管的最大电压为600V。
图1：Shindengen功率模块的产品实物图

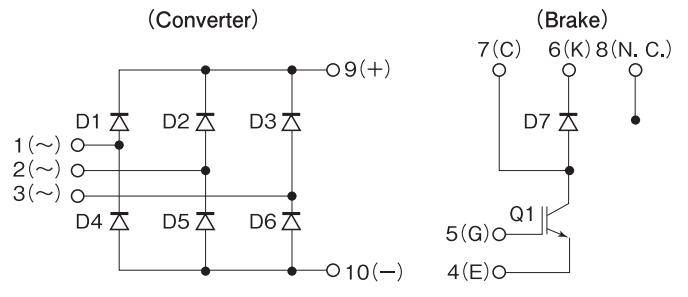

图2：Shindengen功率模块的内部电路图
该系列功率模块通过将变频器部分的三相桥二极管与再生制动部分的lGBT和二极管封装在一起，与分别使用半导体器件进行组装相比，可以实现安装面积减少40%，电阻减少44%。另外还可以活用本封装模块，通过单相桥和再生制动部的组合产品进行PFC用的产品开发。
特点：
• 小DIP封装
• 独立包装
• 高电压
• 高散热
• 易于安装
• 使机器尺寸变小
• 有助改善生产
应用：
• 逆变器
• 伺服控制器
