TDK 推出全新微型带触觉反馈的PowerHap™压电执行器

PowerHap™产品的推出已经有一段时间了，随着不断推广我们发现已经有客户对触觉反馈的产品越来越感兴趣。TDK也在不断的完善压电执行器产品线，以适应更多客户产品的需求。

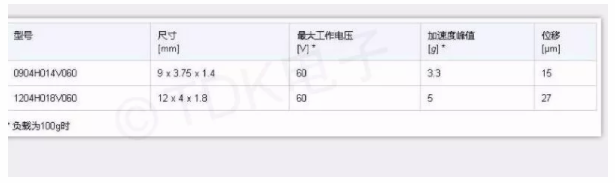

近日TDK推出全新微型0904H014V060和1204H018V060矩形执行器，进一步扩展了带触觉反馈的PowerHap™压电执行器产品线。新执行器的尺寸分别仅为9 x 3.75 x 1.4 mm和12 x 4 x 1.8 mm，在60 V最大工作电压，负载为100 g时，可分别实现3.3 g (pk) 和5 g (pk) 的加速度，最大位移分别可达15μm和27μm。

PowerHap™系列执行器输出的加速度和力都非常大，结构设计非常紧凑，响应时间＜1 ms。它还具有能耗低的亮点，每次反馈所需能耗仅为0.35 mJ或0.6 mJ。除上述特性以外，PowerHap™还可通过逆压电效应提供良好的传感功能。凭借性能，PowerHap™系列执行器在技术上优于ERM电机（偏心转子马达）和LRA执行器（线性谐振执行器）等传统电磁解决方案。

新型PowerHap™系列执行器的典型应用领域包括智能手机和平板电脑、家用电器、游戏机、VR / AR设备、数字化仪和手持式医疗设备等。它们的订货号分别为Z63000Z2910Z 1Z41和Z63000Z2910Z 1Z39。

主要应用

● 智能手机和平板电脑、家用电器、游戏机、VR / AR设备、数字化仪和手持式医疗设备

主要特点与优势

● 尺寸小：仅为9 x 3.75 x 1.4 mm或12 x 4 x 1.8 mm

● 加速度：高达3.3 g (pk) 或5 g (pk)

● 响应时间：＜1 ms

● 能耗低：至每次点击仅0.35 mJ或0.6 mJ

当然，除了这款新型的微型PowerHap™产品，我们还有其他的PowerHap™产品，在这里小编再来带大家回顾一下。

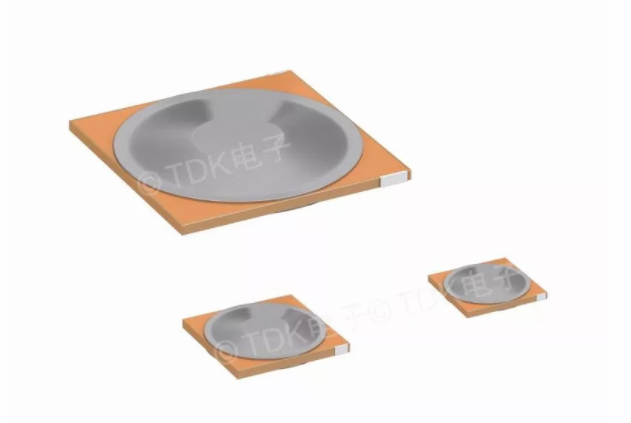

创新型带触觉反馈和集成传感器功能的PowerHap™压电执行器还有三款紧凑型产品： 0909H011V060, 1313H018V120和2626H023V120。在100 g的负载下，三款产品能分别产生2.5 g, 7g和35g的超高加速度。这些元件在力和响应时间方面均具有无与伦比的性能，可提供前空前的触觉反馈质量。这款结构紧凑且功能强大的执行器通过结合各种人类触角的敏感性，大大增强人机交互 (HMI) 的传感体验。

带触觉反馈的PowerHap™执行器的基础是带无游离的铜内电极的多层压电板。正是凭借多层压电板技术，PowerHap™执行器能通过相对较低的工作电压驱动：高达60 V或120 V（由型号决定）。启动时，压电板仅沿z轴略微扩张，并在因定量的压电效应作用下沿x轴和y轴收缩，该类型元件在压板两侧采用镲片作为操作杆，以在z轴上将收缩量扩大到15倍。

关键技术数据

与偏心旋转电机执行器 (ERM) 和线性谐振执行器 (LRA) 等常规电磁制动器相比，PowerHap™具有极佳的加速度和力，较低的的插入高度和最短的响应时间，并且0.09 mC to 0.8 mC每次点击需要的电量极低，具体依据型号而定。这是一款一体化的集成传感功能的独立元件。

有别于传统的电磁执行器，PowerHap™执行器可激发范围为1 Hz 至500 Hz的刺激。因此，对主要人类机械感受器的定制触觉反馈而言，这类触觉压电执行器无显著的频率和幅度限制。因此，该新型执行器使设计师能够定制地开发用户希望从尖端的人机交互中获得的高清晰触觉反馈配置文件。PowerHap™用于车辆、智能手机和平板电脑、家电、自动取款机 (ATM) 和自动售货机、游戏控制器、工业设备以及治疗器械等。

主要应用

● 车辆、智能手机和平板电脑、家电、自动取款机 (ATM) 和自动售货机、游戏控制器、工业设备以及治疗器械

主要特点和优势

● 加速度高

● 反馈力强

● 位移量大极低插入高度

● 反应时间小于1 ms

● 单次点击能耗低
