光纤放大器工作原理及其在无线光通信的应用

　　0 引 言

　　无线光通信是以激光作为信息载体，是一种不需要任何有线信道作为传输媒介的通信方式。与微波通信相比，无线光通信所使用的激光频率高，方向性强(保密性好)，可用的频谱宽，无需申请频率使用许可；与光纤通信相比，无线光通信造价低，施工简便、迅速。它结合了光纤通信和微波通信的优势，已成为一种新兴的宽带无线接人方式，受到了人们的广泛关注。但是，恶劣的天气情况，会对无线光通信系统的传播信号产生衰耗作用。空气中的散射粒子，会使光线在空问、时间和角度上产生不同程度的偏差。大气中的粒子还可能吸收激光的能量，使信号的功率衰减，在无线光通信系统中光纤通信系统低损耗的传播路径已不复存在。大气环境多变的客观性无法改变，要获得更好更快的传输效果，对在大气信道传输的光信号就提出了更高的要求，一般地，采用大功率的光信号可以得到更好的传输效果。随着光纤放大器(EDFA)的迅速发展，稳定可靠的大功率光源将在各种应用中满足无线光通信的要求。

　　1 EDFA的原理及结构

　　掺铒光纤放大器(EDFA)具有增益高、噪声低、频带宽、输出功率高、连接损耗低和偏振不敏感等优点，直接对光信号进行放大，无需转换成电信号，能够保证光信号在最小失真情况下得到稳定的功率放大。

　　1．1 EDFA的原理

　　EDFA的泵浦过程需要使用三能级系统，如图1所示。

　　在掺铒光纤中注入足够强的泵浦光，就可以将大部分处于基态的Er3+离子抽运到激发态，处于激发态的Er3+离子又迅速无辐射地转移到亚稳态。由于 Er3+离子在亚稳态能级上寿命较长，因此很容易在亚稳态与基态之间形成粒子数反转。当信号光子通过掺铒光纤时，与处于亚稳态的Er3+离子相互作用发生受激辐射效应，产生大量与自身完全相同的光子，这时通过掺铒光纤传输的信号光子迅速增多，产生信号放大作用。Er3+离子处于亚稳态时，除了发生受激辐射和受激吸收以外，还要产生自发辐射(ASE)，它造成EDFA的噪声。

　　1．2 EDFA的结构

　　典型的EDFA结构主要由掺铒光纤(EDF)、泵浦光源、耦合器、隔离器等组成。

　　掺铒光纤是EDFA的核心部件。它以石英光纤作为基质，在纤芯中掺人固体激光工作物质铒离子，在几米至几十米的掺铒光纤内，光与物质相互作用而被放大、增强。光隔离器的作用是抑制光反射，以确保放大器工作稳定，它必须是插入损耗低，与偏振无关，隔离度优于40 dB。

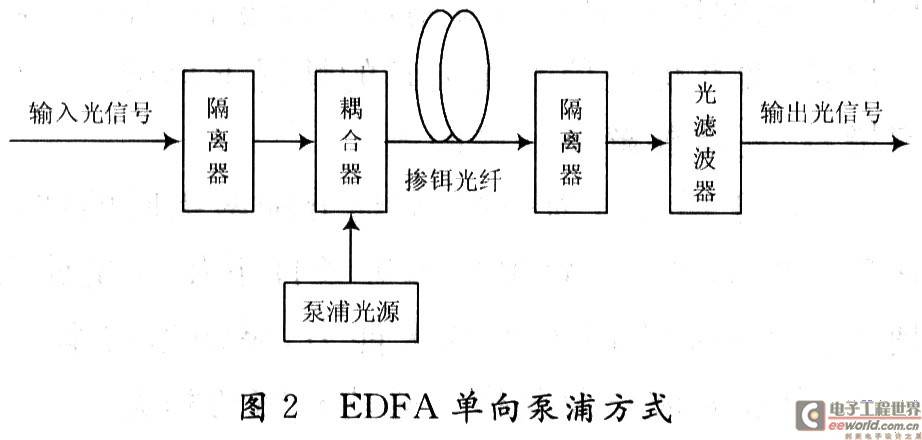

　　图2为单向泵浦方式结构，此外还有反向泵浦，双向泵浦方式结构。

　　1．3 EDFA的特性及性能指标

　　增益特性表示了放大器的放大能力，其定义为输出功率与输入功率之比：

　　式中：Pout,Pin分别表示放大器输出端与输入端的连续信号功率。增益系数是指从泵浦光源输入1 mW泵浦光功率通过光纤放大器所获得的增益，其单位为dB／mW：

　　式中：g0是由泵浦强度定的小信号增益系数，由于增益饱和现象，随着信号功率的增加，增益系数下降；Is，Ps分别为饱和光强和饱和光功率，是表明增益物质特性的量，与掺杂系数、荧光时间和跃迁截面有关。

　　增益和增益系数的区别在于：增益主要是针对输入信号而言的，而增益系数主要是针对输入泵浦光而言的。另外，增益还与泵浦条件(包括泵浦功率和泵浦波长)有关，目前采用的主要泵浦波长是980 nm和1 480 nm。由于各处的增益系数是不同的，而增益须在整个光纤上积分得到，故此特性可用以通过选择光纤长度得到较为平坦的增益谱。

　　1．4 EDFA的带宽

　　增益频谱带宽指信号光能获得一定增益放大的波长区域。实际上的EDFA的增益频率变化关系比理论的复杂得多，它还与基质光纤及其掺杂有关。在EDFA的增益谱宽已达到上百纳米．而且增益谱较平坦。ED-FA的增益频谱范围在1 525～1 565 nm之间。

　　2 EDFA的级联应用

　　2．1 EDFA的级联结构

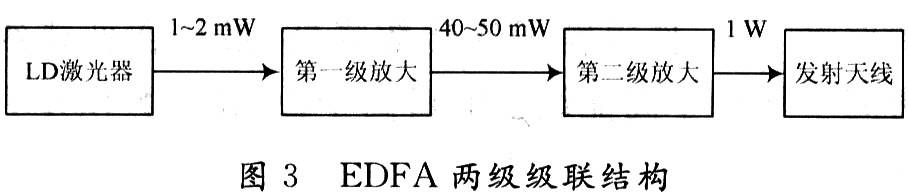

　　EDFA对光信号功率的放大，特别在无线光通信大功率(瓦级)应用中，常常采用级联的方式，比如两级或者三级放大。之所以采用级联的方式，是因为在 EDFA的掺铒光纤(EDF)中插入一个光隔离器，构成带光隔离器的两段级联EDFA，由于光隔离器有效地抑制了第二段：EDF的反向自发辐射 (ASE)，使其不能进入第一段EDF，减少了泵浦功率在反向ASE上的消耗，使泵浦光子更有效地转换成信号光能量，从而可以明显改善EDFA的增益、噪声系数和输出功率等特性。本文采用丽级级联放大，将1～2 mW的1 550 nm光信号，经EDFA放大到1 W左右。级联结构如图3所示。

 　　光信号由LD激光器产生，是已调制的信号，第一级放大采用单包层掺铒光纤放大器，980 nm单模半导体激光器作为泵浦源，将光功率放大到50 mW附近。第一级采用单模半导体激光器泵浦，先将光信号稳定可靠的放大到一定功率，保证了整个光信号的完整，又为下一级光放大提供了较高的光功率基础。第二级采用双包层光纤放大器，多模半导体激光器泵浦源将光功率放大到1 W左右。双包层光纤放大器纤芯比单包层纤芯大，泵浦功率可以有效地耦台到纤芯中，使第二级光信号的输出功率可达到瓦级。

　　2．2 EDFA级联应用的增益

　　2．2．1 增益计算

　　对EDFA级联的整体光功率增益：

　　其中：Pout表示EDFA两级放大后的输出光功率，Pin表示需要放大的输入光功率。

　　在本文中，光放大采用了两级级联放大，第一级增益为G1：

　　其中第一级的输出为第二级的输入，P'out=P'in=P，所以：

　　即，整体增益等于两级增益之和，本文的整体光功率增益为：

　　第一级增益为17 dB，第二级增益为13 dB，1 W的光功率经过准直聚焦，再有光学镜头发射到大气信道，大大提高了光信号的有效传输距离。

　　2．2．2 影响增益的因素

　　EDFA的增益与诸多因素有关，如掺铒光纤的长度，随着掺铒光纤长度的增加，增益经历了从增加到减少的过程，这是因为随着光纤长度的增加，光纤中的泵浦功率将下降，使得粒子反转数降低，最终在低能级上的铒离子数多于高能级上的铒离子数，粒子数恢复到正常的数值。

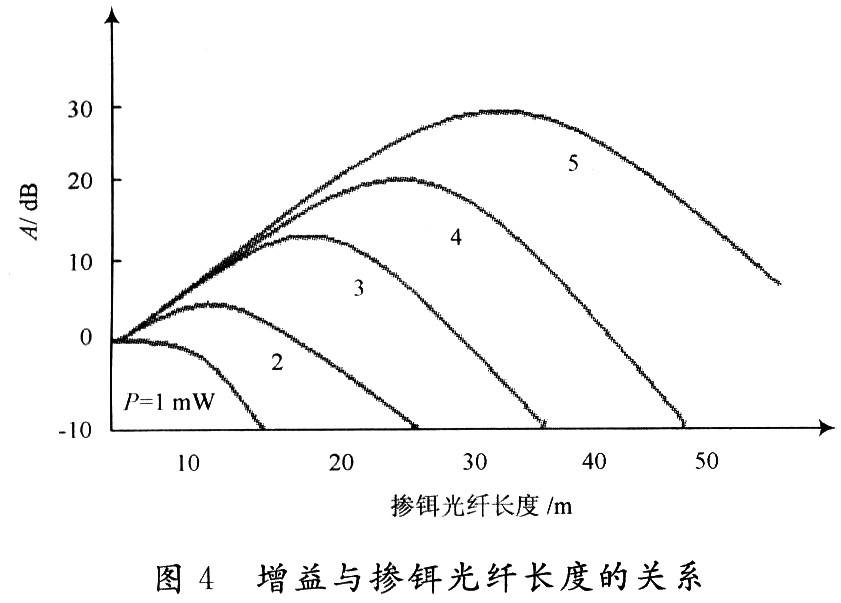

　　由于掺铒光纤本身的损耗，造成信号光中被吸收掉的光子多于受激辐射产生的光子，引起增益下降。由上述讨论可知，对于某个确定的入射泵浦功率，存在着一个掺铒光纤的最佳长度，使得增益最大。增益与掺铒光纤长度的关系如图4所示。

　　EDFA的增益还跟输入光的程度、泵浦光功率及光纤中铒离子Er3+的浓度都有关系，如小信号输入时的增益系数大于大信号输入时的增益系数。当输入光弱时，高能位电子的消耗减少并可从泵激得到充分的供应，因而，受激辐射就能维持达到相当的程度。当输入光变强时，由于高能位的电子供应不充分，受激辐射光的增加变少，于是就出现饱和。泵浦光功率越大，掺铒光纤越长，3 dB饱和输出功率也就越大。其次与当Er3+的浓度超过一定值时，增益反而会降低，因此要控制好掺铒光纤的铒离子浓度。

　　采用EDFA后，提高了注入光纤的功率，但当大到一定数值时，将产生光纤非线性效应和光泄漏效应，这影响了系统的传输距离和传输质量。另外色散问题变成了限制系统的突出问题，可以选用G653光纤(色散位移光纤DSF)或非零色散光纤(NZDF)来解决这一问题。

　　2．3 EDFA级联的改进

　　之所以采用EDFA级联的方式，一是插入两级间的光隔离器有效地抑制了第二段EDF的反向自发辐射(ASE)，使其不能进入第一段EDF，减少了泵浦功率在反向ASE上的消耗，使泵浦光子更有效地转换成信号光能量；二是分为两级后，各自的增益可以任意分配，可以根据不同的增益要求和应用环境改变相应的增益。但是，要在保证信号无失真的情况下得到最佳的光功率增益，还需要解决一些问题：

　　(1)由于增益分为两级，如何分配两级问的增益才能在现有的EDF、泵浦源功率等条件下使得光放大的实现更容易，这与EDF的放大能力，泵浦远功率大小、稳定性，泵浦光波长及其模式等均有密切相关。

　　(2)在每一级各自一定的泵浦功率下，找到掺铒光纤的最佳长度。当EDF过短时，由于对泵浦吸收的不充分而导致增益降低；而当EDF过长时，由于泵浦光在 EDF内被铒离子吸收，泵浦功率逐渐下降，当功率降至泵浦阈值以下时，就不能形成粒子数反转，此时，这部分EDF不仅对信号光无放大作用，反而吸收了已放大的部分信号，造成增益的下降，同时也会引起噪声系数的增大。

　　(3)如果需要更高的光功率输出，几十瓦甚至上百瓦，可考虑更高级联的方法，因为随着增益的增大，泵浦源由于转换效率的问题，功率需求会很高，所需的单级 EDF长度也会大大增长，这样的工作条件往往不易达到，且稳定性不强，采用更高级联可以将增益划分到多级，易于实现和控制，光模块的整体增益特性也有较大提高。

　　3 结语

　　本文提出了采用EDFA级联的方法，实现了光信号30dB的增益，满足无线光通信光功率传播的要求，使得光信号能在大气信道进行远距离，高稳定性传输。同时在现有的基础上，提出了需改进的问题，为今后研究的进一步开展指出了方向。
