静态工作点稳定性对射极输出器动态性能的影响

0 引 言

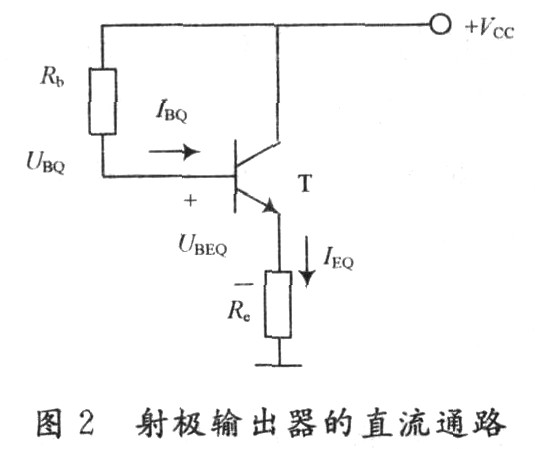

    图1为见于一般教材的阻容耦合射极输出器的典型电路，其直流通路如图2所示。

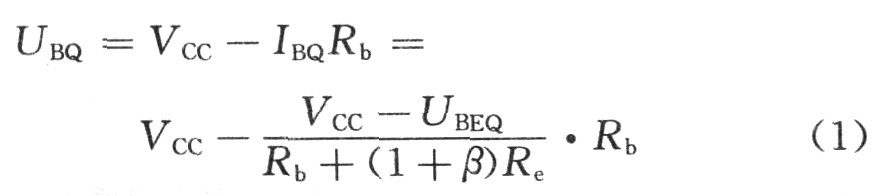

    观察图2所示的直流通路可看出，基极电阻Rb、发射极电阻Re构成决定静态工作点的偏置电路，依KVL及晶体管的电流分配关系，可写出基极直流电位UBQ，发射极静态电流IEQ的表达式为：

    由图2及式(1)、式(2)，可得出射极输出器偏置电路的构成特点及静态工作点的稳定情况：

    (1)晶体管的基极只接有一个基极电阻Rb，没有采用基极电位稳定的二个电阻分压式偏置形式，基极直流电位UBQ与电流放大系数卢、发射结直流电压UBEQ等晶体管的参数有关，随晶体管的参数变化而变化不是稳定的。

    (2)晶体管发射极所接的发射极电阻Re引入了直流负反馈，但因基极直流电位UBQ不稳定而影响静态工作点的稳定性，发射极静态电流IEQ与电流放大系数β、发射结直流电压UBEQ等晶体管的参数有关，静态工作点随晶体管的参数变化而变化。

    几乎所有电子技术类的教材，在介绍射极输出器时，所给出的电路均为图1所示的形式，但都不说明为什么采用基极电位不稳定、静态工作点不稳定的简单构成形式的偏置电路，都不强调静态工作点的设置和稳定问题，都没有分析静态工作点的稳定性对射极输出器动态性能影响的问题。这给射极输出器的教学带来几个疑点问题：射极输出器不需要稳定的静态工作点?静态工作点的稳定性对射极输出器动态性能有什么影响?

1 射极输出器动态性能和静态工作点的关系分析

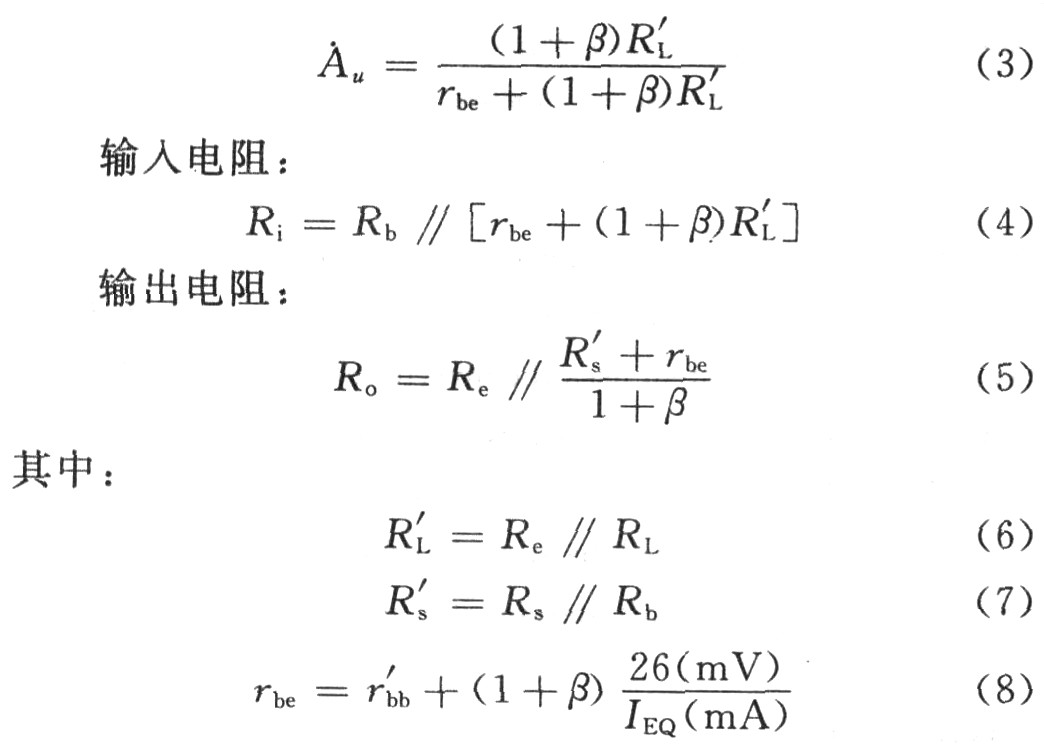

    射极输出器和其他放大电路一样，用电压放大倍数Au反映对输入信号的放大能力，用输入电阻Ri反映对信号源的影响程度，用输出电阻Ro反映带负载的能力。利用微变等效电路法，求得图1所示的射极输出器的电压放大倍数Au、输入电阻Ri及输出电阻Ro三大动态性能指标的计算公式为：

    电压放大倍数：

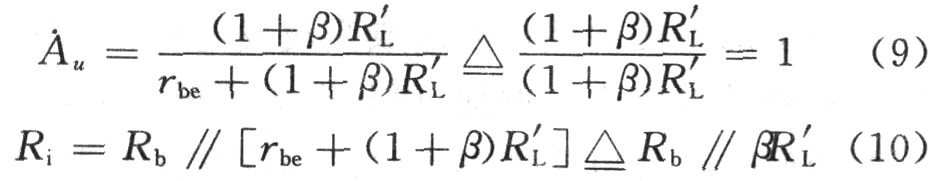

    式(8)中含有静态工作点的电量IEQ，使得含有晶体管输入电阻rbe的电压放大倍数Au、输入电阻Ri，输出电阻Ri与IEQ有关，但都可以近似忽略，分析如下：晶体管的电流放大系数β>>1，电路一般满足(1+β)RL’>>rbe的关系，因而式(3)、式(4)可近似简化为：



    式(9)，式(10)表明，电压放大倍数Au与静态工作点的直流电量及静态工作点的稳定性近似无关；输入电阻Ri与晶体管的电流放大系数β有关，与静态工作点的直流电量及静态工作点的稳定性近似无关。

    射极输出器的输出端为负载RL其提供信号电压，可将射极输出器的输出端用一个实际电压源等效，其内阻为射极输出器的输出电阻Ro，如图3所示。
