集创北方LED恒流驱动IC——技术升级，性能为王

对于炫彩夺目的LED显示屏来说，驱动IC更像是一位默默奉献的“幕后英雄”，它肩负着高效率、高稳定性、高精度、长寿命等重要使命。也正是这位“幕后英雄”，直接决定了LED显示屏的使用体验。集创北方作为LED显示驱动领域市场占有率第一的玩家，为推动行业的发展和技术的进步，在追求产品极致性价比的道路上不断探索着。近日，集创北方推出了最新的16路双缓存恒流输出LED驱动芯片ICN2028，有效提升了显示刷新率，使性能有了更进一步的提升。

ICN2028有哪些不同?

ICN2028是一款专为LED显示屏设计的驱动IC，采用16路恒流灌电流输出，它集成了“Noise FreeTM”技术，具有极佳的抗干扰特性，使恒流及低灰效果不受PCB板的影响。并可选用不同的外挂电阻对输出级电流大小进行调节，精确控制LED的发光亮度。

图1：ICN2028方框图。

ICN2028采用了精确电流驱动控制技术，同一芯片的不同通道间，不同芯片之间的电流差异极小。

1) 通道间电流差异<±1.3%%，芯片间的电流差异<±2.5%%。

2) 具有不受负载端电压影响的电流输出特性，如图2所示。输出电流将不随LED 顺向电压VF的变化而变化。

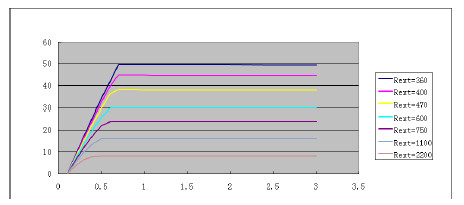

图2：ICN2028电流输出特性。

ICN2028在显示过程中(OE=0)会缓存16bit显示数据，所以系统在ICN2028显示的过程中可以再继续存入16bit串行数据，相比通用恒流源芯片，刷新率可以提高50%%以上。

ICN2028内部采用了电流精确控制技术，可使片间误差低于±2.5%%，通道间误差低于±1.3%%。ICN2028与上一代ICN2025/26的性能对比见下表。

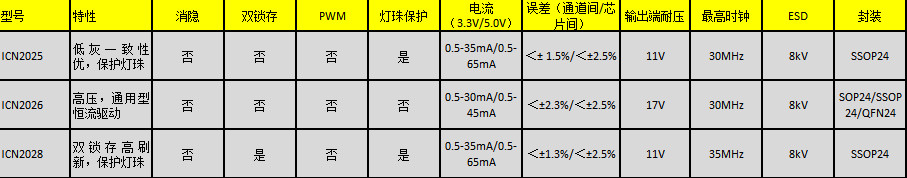

表1：恒流驱动ICN2025/26/28性能对比。

ICN2028在原有ICN2025的基础上加入双锁存，可更好地利用数据传输与显示时间的空当，有效提高了显示的刷新率。当然，ICN2028也可以不使用双锁存功能，仅作为普通恒流驱动来使用。

ICN2028采用低压工艺并内置电压钳位保护电路，可以有效降低显示时灯珠所承受的反向电压，从而达到保护灯珠、延长灯珠使用寿命的功能。

ICN2028如何提高显示刷新率?

通用恒流芯片在数据传输及数据显示如图3所示，数据传输及数据显示利用率低的原因：

1. 当显示一个高位数据的时候，数据显示的时间可能会比数据传输的时间大得多，在数据显示多余的时间内不能进行数据传输。

2.当显示一个低位数据的时候，数据显示的时间可能会比数据传输的时间小得多，在数据传输多余的时间内不能进行数据显示。

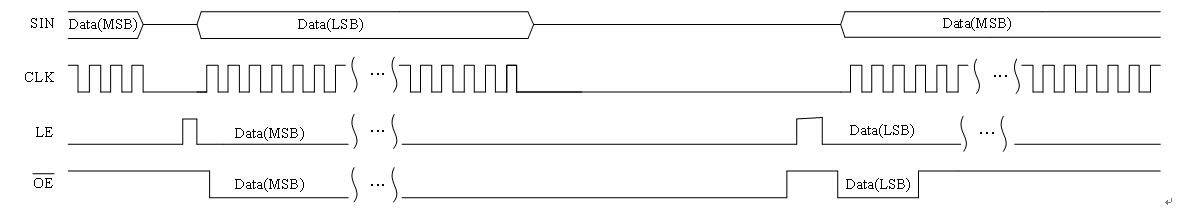

图3：通用恒流源驱动芯片数据传送及数据显示时序图。

ICN2028数据传送及数据显示时序见图4。data(A)和data(C)为高位数据，data(B)和data(D)高低位数据。将显示数据高低位按时间进行组合，使显示高位数据多余时间可以利用起来进行数据传送，或者说利用传数据的时间来进行高位的显示，将传数据和显示数据完美的配合起来，可以有效地提高显示刷新率，基本步骤如下：

1. 当data(A)传送完成后，在LE上产生一个latch信号，锁存data(A)

2. 完成data(A) 锁存后，由1~>0，寄存data(A)并显示data(A)OE

3. 在显示data(A)的同时，对data(B)进行传送

4. data(B)传送完成后，由LE产生latch信号，锁存data(B)，并接着传送data(C)

5. 完成data(A)的显示后，寄存data(B)并显示data(B)

6. 完成data(C)的传送，完成data(B)的显示

7. 寄存data(C)和传送data(D)，(同步骤1)

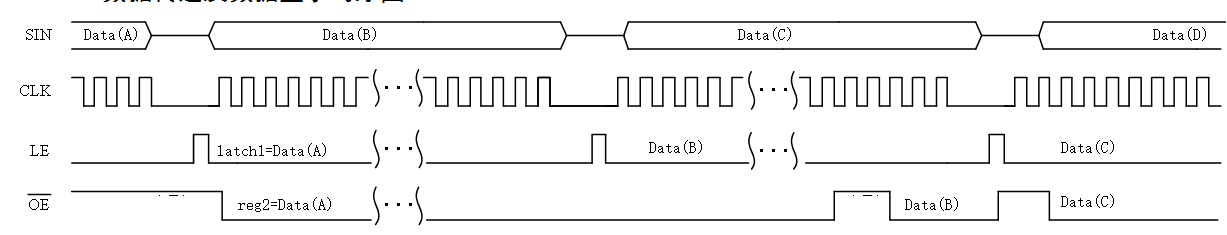

图4：ICN2028数据传送及数据显示时序图。

ICN2028的关键特性

Ø 16路恒流灌电流输出

Ø 输出电流设定范围：

0.5～45mA@VDD=5V

0.5～25mA@VDD=3.3V

Ø 电流精度

通道间：±0.7%%(典型值)±1.3%%(最大值)

芯片间：±1.1%%(典型值)±2.5%%(最大值)

Ø 快速输出电流响应(最小值)：60ns@VDD=5VOE

Ø I/O施密特触发器触发输入

Ø 最大数据传输频率：30MHz

Ø 芯片工作电压：VDD=3.3～6V

Ø 工作温度范围：-40℃～85℃

Ø 具有极佳的抗干扰能力和低灰度效果

Ø 集成双缓存，刷新率比通用恒流芯片提高50%%以上

Ø 通道内集成双向钳位保护电路，能够有效减少灯珠的损坏
