LXI数字化仪为混合模式测试新增I/O线

19个同步通道的模拟与数字信号获取

近日，德国Spectrum仪器增添强大的混合模式测试选项，进一步扩展旗下 LXI/Ethernet数字化仪的功能。新选项可用于四种不同模式，由8个模拟输入通道组成，其分辨率高达16位且同步信号采样速率可达5MS/s，20MS/s，40MS/s或125MS/s 。新选项在原有的3条多功能I/O线上增加了8条数字线路作为所有产品的标配，并将数字输入通道增加至11条。加强版数字化仪通过信号同步的方式获得了8个模拟信号和11个数字信号，并通过前面板的BNC连接器轻松接入这19个通道(见图1)。该系列产品配有专业的软件和工具，用于集成至任何测试系统，其中包括机电一体化、机器人、振动研究、控制系统、数据总线分析、自动化和动作控制等领域。

图1 -前面板BNC连接器可接入8个模拟输入和11个数字输入(共19个同步通道)

便于远程控制

控制和访问digitizerNETBOX所收集的数据，需要通过主机(笔记本电脑或工作站)或公司网络连接GBit Ethernet实现。由于产品可自由编程，非常有利于远程控制，同时也使其完美的符合大多数自动化测试应用的需求。digitizerNETBOX与LXI完全兼容(遵循Core 2011 Specifications)，并为IVI Scope和IVI Digitizer类提供了IVI兼容接口。

Spectrum为旗下产品均配备了SBench 6专业版软件。该软件能使用户通过简单和易操作的界面对硬件的所有模式进行控制和设置。该软件还提供了用于数据分析和存档的内置功能。这些功能包括FFT分析、模拟和数字波形显示模式、XY显示、一个功能解释器、参数测量、导出至ASCII、波形、MATLAB、评论功能(用于注释信号或显示)甚至是报告的生成和打印。

灵活的信号调节和触发

digitizerNETBOX产品的模拟输入通道提供了可选软件、单端和差分输入模式。每个通道都配有一个ADC和独立的放大器。放大器的可选输入阻抗为50 Ohms 和 1 MOhms，校准增益区间为±200 mV至±10V全范围。可变增益能够扩大输入信号以覆盖ADC的全部动态范围，从而确保最佳的测量精准度。全部通道均依靠时钟同步，因此相位误差最小，通道内测量也能够达到绝对精准。大容量板上内存也有益于最长和最复杂波形的获取与存储。

该系列产品包括一系列智能触发和获取模式。触发问题信号(如故障、峰值、突发甚至当特定逻辑模式发生时)，并以最有效的方式存储所记录的波形。支持瞬态信号捕捉、多重(突发)记录、门采样、ABA采样以及数据流(FIFO)模式。

混合模式测试与编程

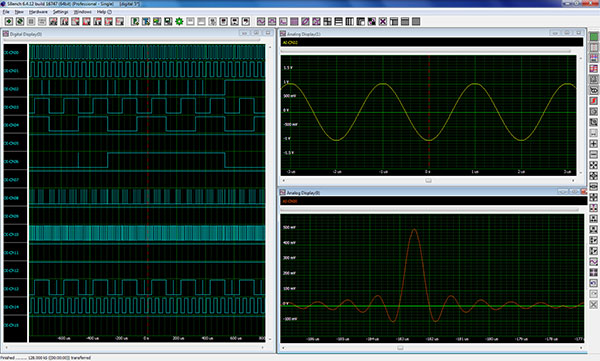

图2 – Spectrum的SBench 6软件所展示的数字与模拟波形

DN2.59x-08-Dig选项是通过降低通道的分辨率来存储16位模拟采样数据的。由于1位数字信号被置于模拟波形的高位，这使模拟信号和数字信号得以相位同步。例如，如果使用8位数字通道，模拟通道的分辨率则从16位降至14位，两个数字信号将被附加到数字化仪的每个模拟通道。

软件驱动均可自定义，能生成完美匹配混合模式的解决方案(见图2)。该选项的SDK支持C++、C#、VB.NET、Python、JAVA、LabVIEW或MATLAB。每款产品均配有SDK。Spectrum提供的SBench6也支持该选项的主要功能。

四种不同的数字化模型

8通道digitizerNETBOX产品均可使用DN2.59x-08-Dig选项，其中包括DN2.591-08 (5 MS/s)、DN2.592-08 (20 MS/s)、DN2.593-08 (40 MS/s) 和DN2.596-08 (80/125 MS/s)四种模式。该系列产品均可立即交付，并享有五年质保。
