兴工微发布业内首款抗20kA 8/20us雷击浪涌的全集成电流检测芯片

目前，新能源替代传统能源是不可逆的过程，能源结构转型将为新能源行业发展带来广阔空间。新能源发电和新能源汽车均为中国制造2025核心产业，经过多年支持和发展，国内已涌现出一批全球领先的龙头公司，如今我国光伏产业链在全球已具有绝对优势，新能源汽车销量在全球的占比也非常高，行业加速替代的趋势已经形成。

新能源行业的快速发展，对传统的电流检测方案提出了更苛刻的要求，电流传感器芯片领先供应商上海兴工微电子有限公司（Senko Mirco-electronics，以下简称“兴工微”）近日发布了新一代高性能全集成电流检测芯片SC840系列，业内首款能过20 kA 8/20us雷击浪涌测试的全集成电流检测芯片，也是全球首次将100 A级别的电流采用芯片实现检测功能。这颗产品能有效解决充电桩，光伏逆变器设计难以解决的雷击浪涌防护问题。

这颗产品以全球首创性的半导体封装技术，在10 mm * 11 mm * 2.3 mm的宽体SOP-16封装体上实现了低至0.2 mΩ的电流导线阻抗，且实现了真正的8 mm空气间隙，使其可应用于要求连续工作在测量高达100 A、1600 V的功率系统。用技术创造可能，给客户带来最高性价比的应用体验，是兴工微不懈的企业追求。

兴工微的SC840系列是采用霍尔传感器检测原理工作的隔离式电流检测芯片。通过将高压侧的电流导线引入封装体内，基于电流的磁效应，在被测导线周围生成的等比磁场量被内置芯片的磁传感器感应后，转换为可处理的等比电压信号。该系列实现高达5 KV的隔离耐压的同时，在-40~125 ℃温度范围内，可实现1.5%以内的精度和高达1.5 us的响应速度。卓越的信号处理技术是芯片设计的核心基础。

SC840采用全自动半导体封装工艺加工，其无法比拟的一致性、高可靠性，贴片设计，非常适合客户进行批量自动贴片生产，是光伏逆变器、充电桩、家用电器等应用场合的最佳解决方案。

该系列产品已经获得UL认证，SC840系列产品外观封装图：

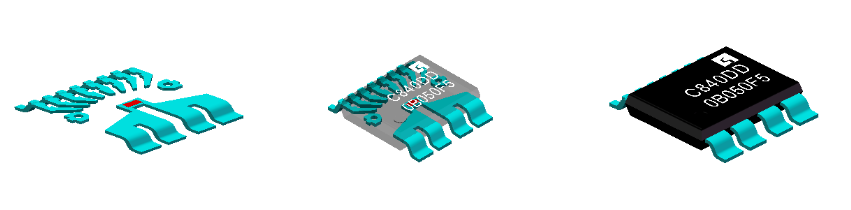

图1：SC840系列外观及结构示意图

典型应用：

案例一：光伏逆变器

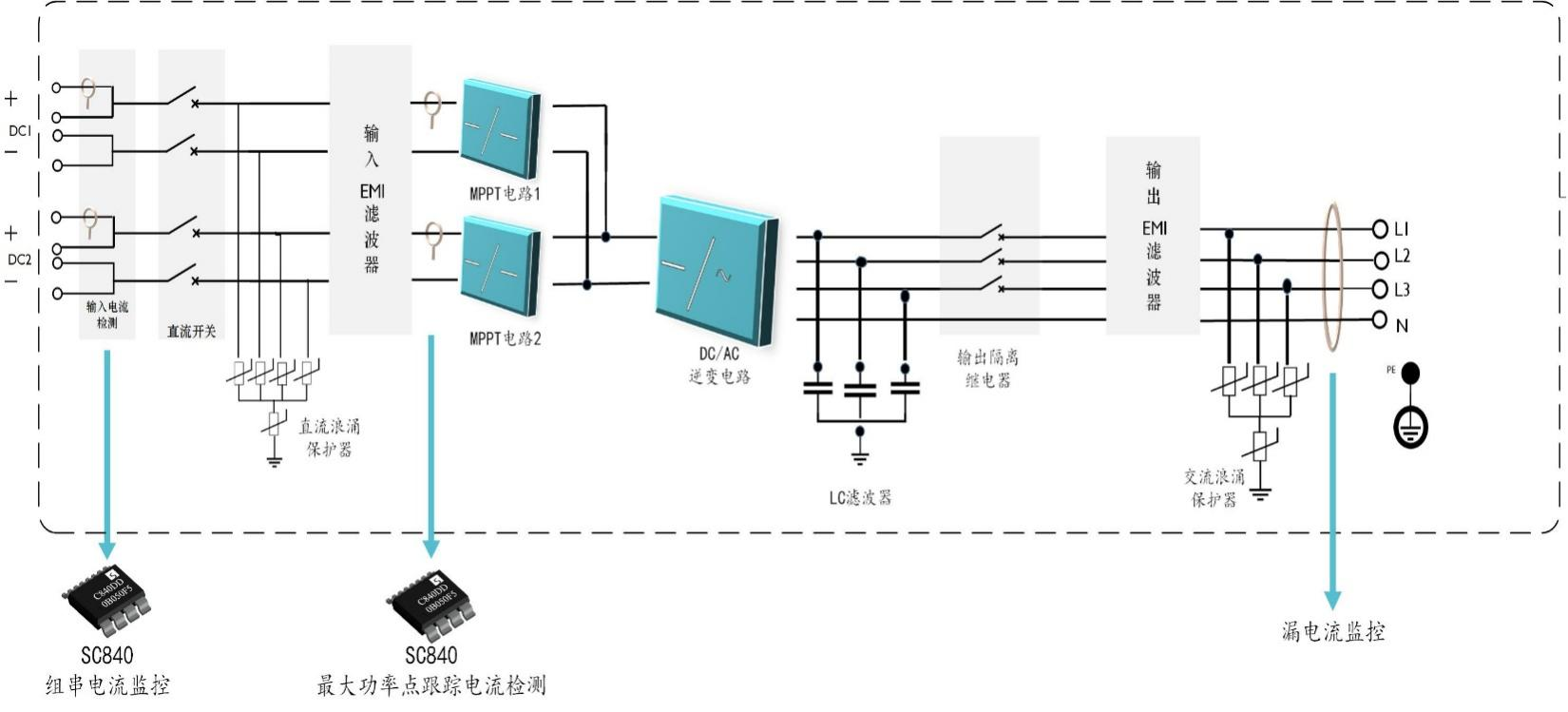

图2:典型光伏逆变器应用示意图

案例二： DC充电桩

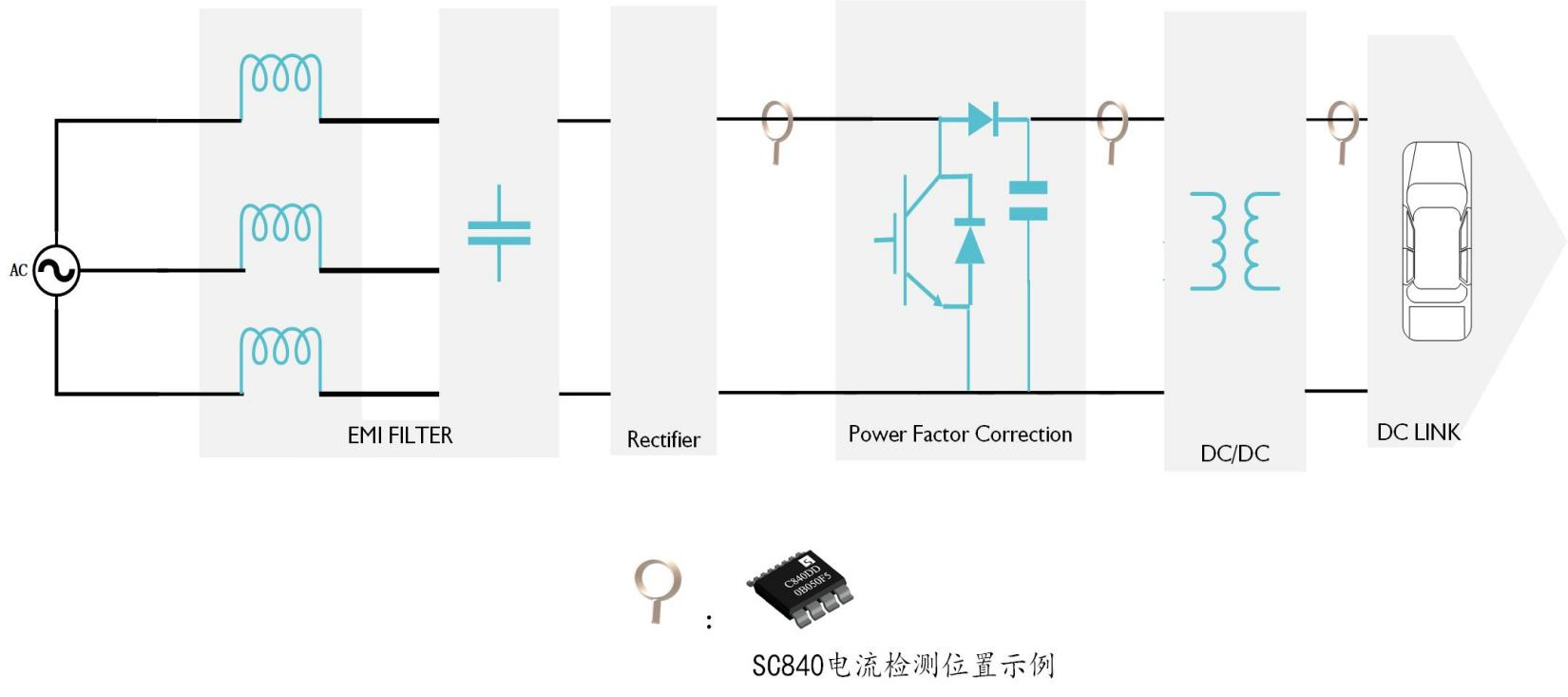

图3:典型充电桩应用示意图

产品特性说明：

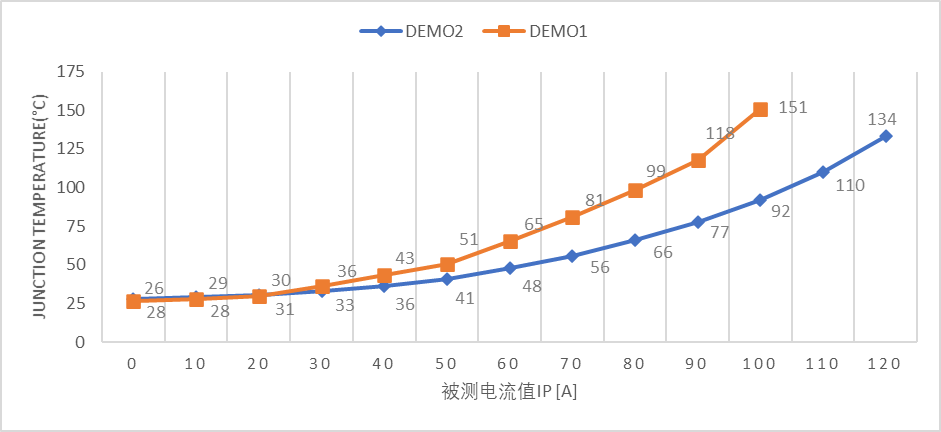

发热温升与被测电流关系图

图4：通过的被测电流与芯片发热关系图（Demo代表了不同的PCB散热设计）

典型应用电路图

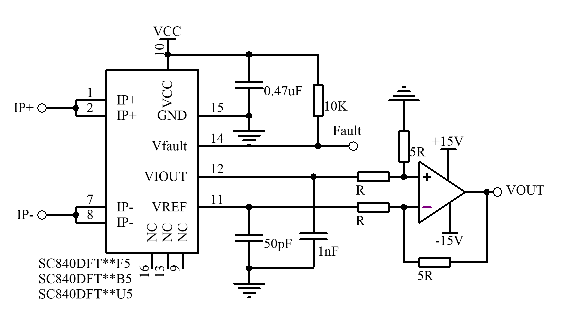

图5：典型差分放大应用电路图

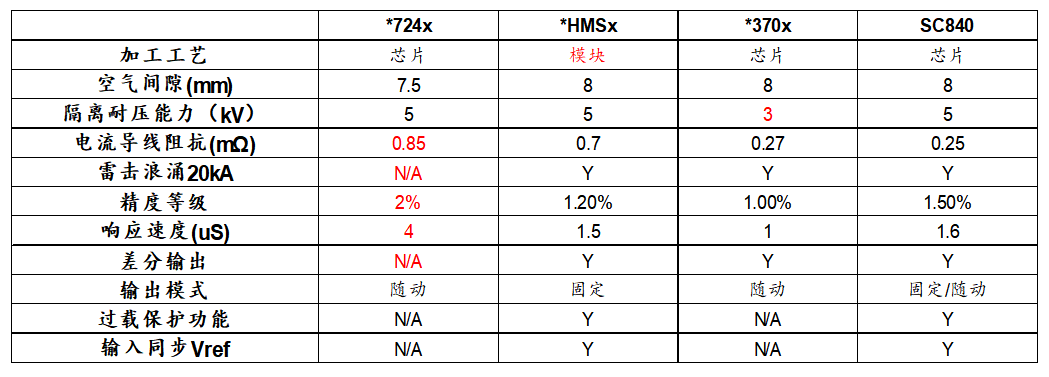

典型兼容型号特性表

关于兴工微电子：

兴工微电子 2013年成立于上海，致力于开发具有完全自主知识产权的高精度电流传感器芯片。目前，填补了多项国产空白，替代进口的同时，逐步形成自主技术创新引领行业的能力，是国内唯一大批量供应0~200A级别的全集成电流检测芯片的高新技术企业。

电流传感器是电机控制和电源，电池管理的核心器件，功能主要是采样反馈，故障检测，功率测量。电流传感器直接决定了电机控制的精确度和电源系统的转换能效比。电流传感器芯片的指标要求非常苛刻，且涉及高压电，磁，硅传感器，芯片设计，强隔离封装跨五个学科，核心技术和半导体供应链一直以来被外企垄断。兴工微电子在不断的推进供应链和核心芯片的国产化进程，2014年第一颗芯片流片成功到现今累计电流传感器芯片出货量已达2000万颗，客户遍及航空航天，新能源汽车,工业控制，光伏逆变器，家电，电源等行业。

目前有40多名来自国内外知名IC设计公司的研发人员，其专业的态度和持之以恒的研发投入,促进我们加速实现进口替代，到国际领先。抓住新能源发展的大好机遇，围绕客户需求，给客户带来最优的电流检测解决方案是我们的使命所在。
