不管是G0还是志玲，都是理工男的最爱

为了扩大Arm Cortex-M内核微控制器的产品覆盖率，意法半导体(ST)日前在其STM32产品家族中新增了STM32G0系列微控制器。新的G0系列基于Arm Cortex-M0+内核，瞄准要求尺寸更小且能效更高、功能更强、更安全和性价比更高的入门级应用，包括智能手机、智能厨房设备、家用电器、空调、消费产品或工业电机控制、高级用户界面、物联网设备、可充电联网设备、无人机、照明系统等。

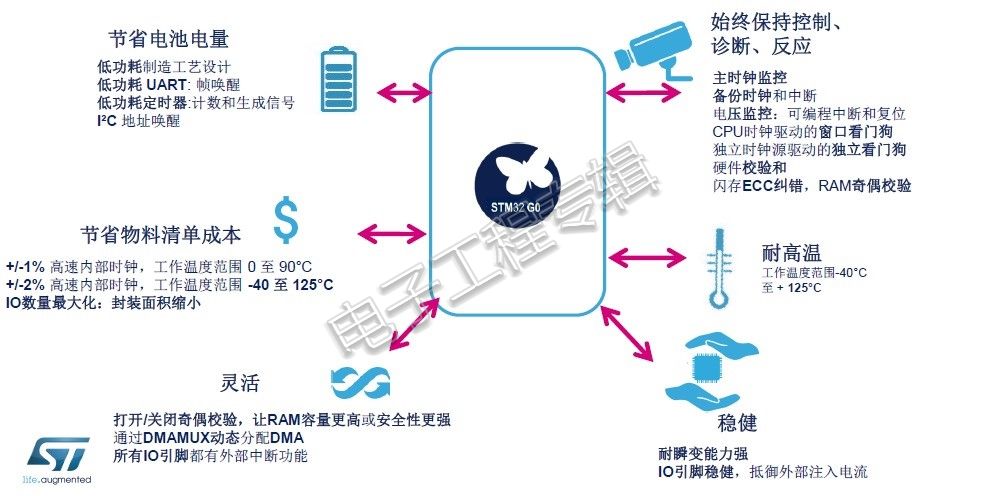

ST微控制器部产品线市场经理Pierre Charvet认为G0系列在性能、封装、存储容量、数据安全保护、低功耗设计等诸多方面给设计人员带来了更多的选择和利益。例如新的配电架构将外部电源和接地连接减少到只有一对引脚，从而留出了更多的通用引脚空间；为辅助密码加密功能，G0系列增加了带有硬件随机数生成器(TRNG)的AES-256硬件加密加速器；支持最新的USB Type-C和Power Delivery 3.0版本，让设备连接和充电变得更快、更方便等。

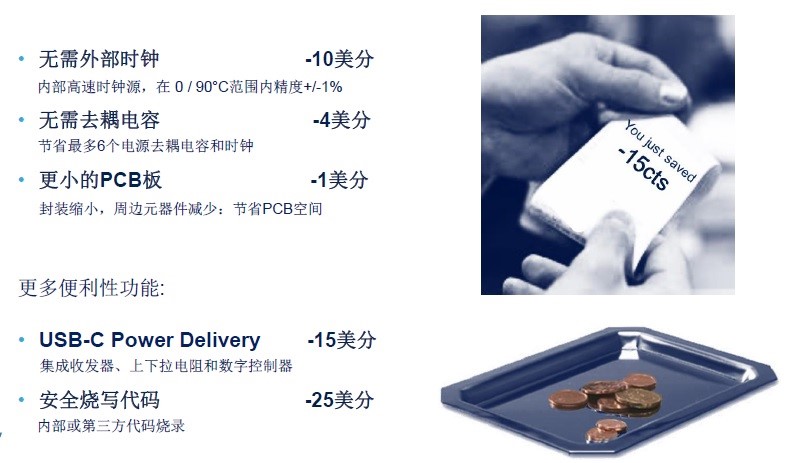

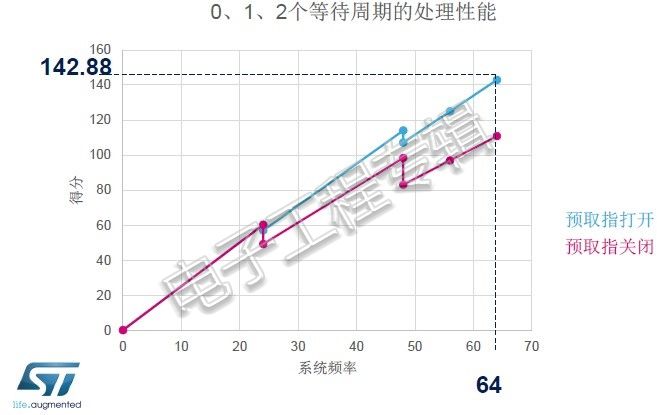

与典型的入门级MCU相比，64MHz/59DMIPS的最大CPU频率支持更高处理速度，CoreMark测试成绩142分。时钟精度在0°C - 85°C范围内为±1%，在-40°C-125°C范围内为±2%。灵活的时钟配置方案不仅让用户能够按照功耗要求定制系统性能，还节省了连接专用外部定时器件所需的电路板空间和引脚，从而将物料清单成本降低至少10美分。

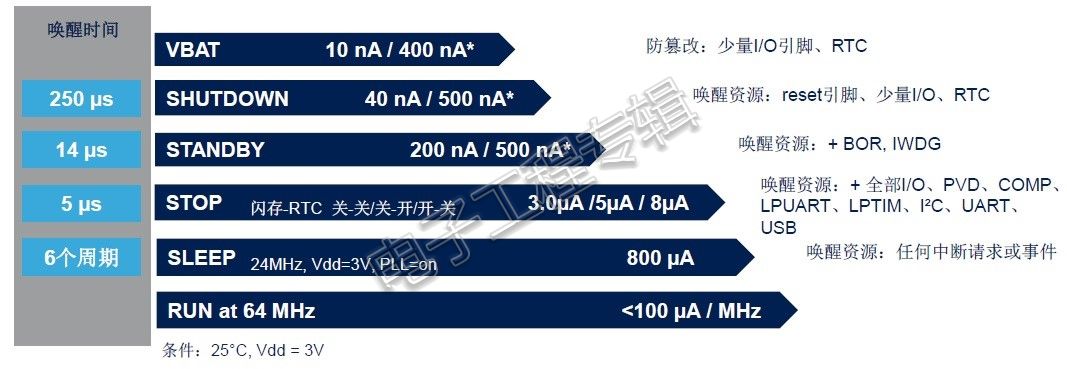

能效方面，STM32G0系列运行模式功耗低于100μA/ MHz，并提供多种低功耗模式，以节省电能，延长电池续航时间。当实时时钟(RTC)运行时，停止模式功耗仅为3-8μA，待机功耗仅为500Na(两者都是在3.0V、25°C条件下)。

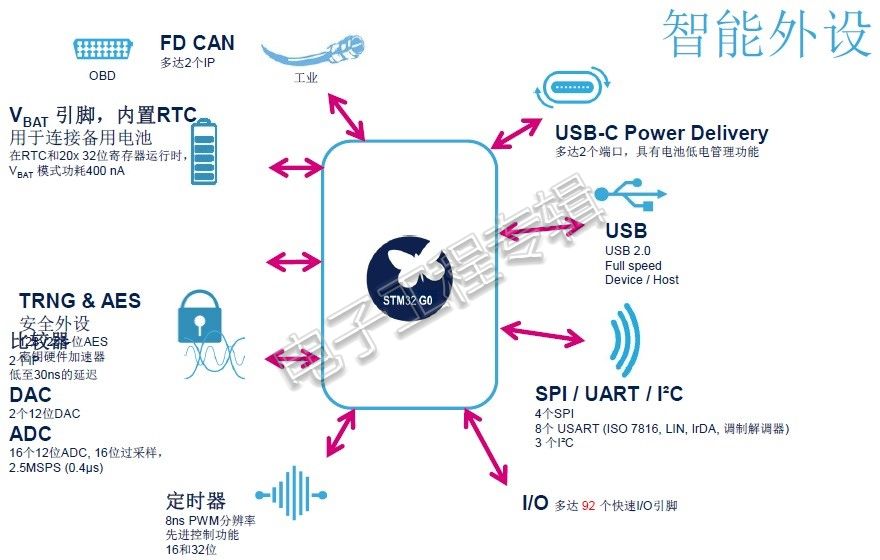

此外，为提高性能、速度和精度，外围设备也进行了升级改进。新系列集成一个12位2.5MSPS的ADC(利用硬件过采样可将精度提高到16位)、一个2通道DAC、快速比较器和7.8ns分辨率的高精度定时器。除了可分配给用户更多的I/O端口外，内部配电方案还减少了外部电源去耦组件的数量，从而节省了物料清单成本。

增强的内部抗电磁干扰(EMS)能力是另一个节省电路板空间和物料清单成本的功能。高于4.5kV的快速瞬变脉冲防护能力，符合IEC 61000-4-4国际标准规定，降低了对周围滤波元件的需求，并简化了电路板布局。确保产品电磁兼容良好，有助于产品开发团队顺利通过EMC认证，从而加快产品上市。

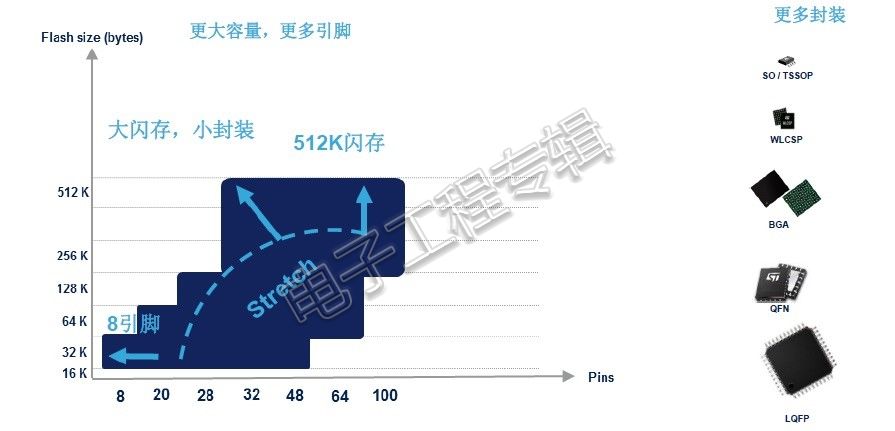

G0系列封装从8引脚到100引脚可选，开发人员可以轻松升级落后的8位MCU设计。闪存容量从16KB到512KB，512KB最小封装是32引脚，开发人员能够在小尺寸、低成本的产品上开发更复杂的应用。
