贝尔金入局氮化镓快充：首款68W双C口GaN充电器拆解

作为苹果推荐的数码配件品牌，belkin推出了不少经典电源配件产品，深受果粉用户的喜爱。趁着近期氮化镓热潮，贝尔金也推出了一款双USB-C口氮化镓快充充电器。两个USB-C口分别支持最大60W和18W PD快充；双口输出时，智能降功率变成50W+18W双口快充模式，总输出68W。

值得一提的是，belkin这款快充充电器的双USB-C口智能输出方案完全由国内知名半导体芯片公司慧能泰提供。接下来充电头网就和大家分享这款产品的拆解，看看其设计做工如何。

此前充电头网还拆解了贝尔金45W USB PD快充充电器、belkin 30W USB PD快充车载充电器等产品，大家可以点击蓝色字体查看拆耳机详情。

一、贝尔金68W双口快充充电器外观

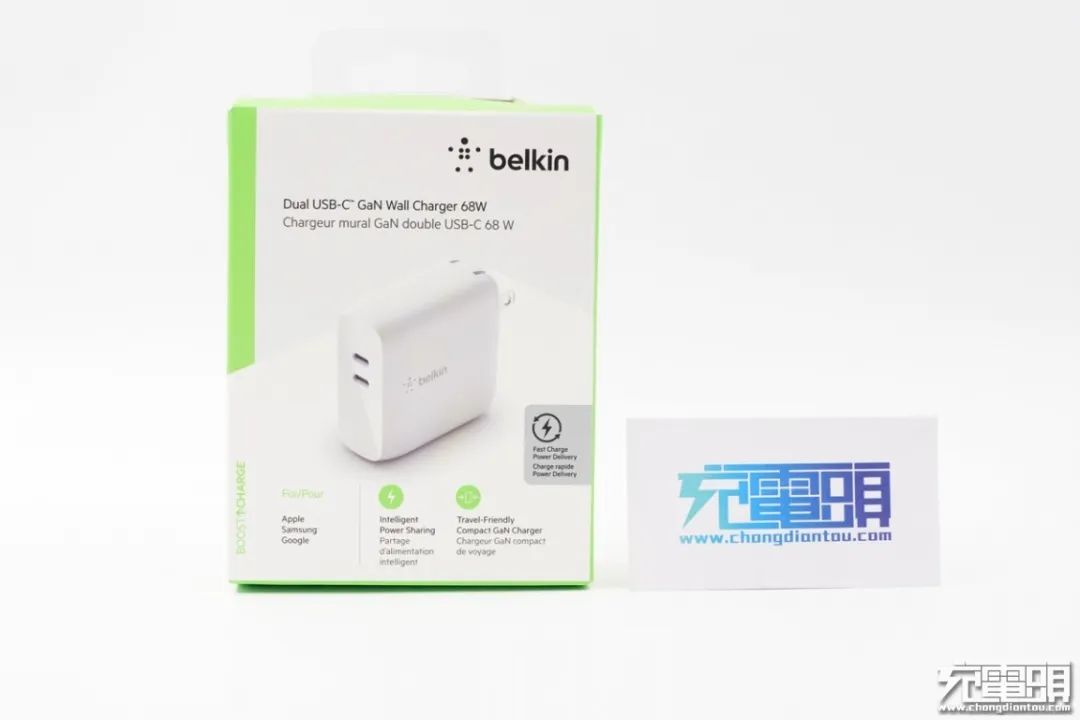

包装盒采用白绿标志性配色，正面印有belkin品牌、充电器名称和外观图等。

背面印有充电器相关描述以及参数信息。

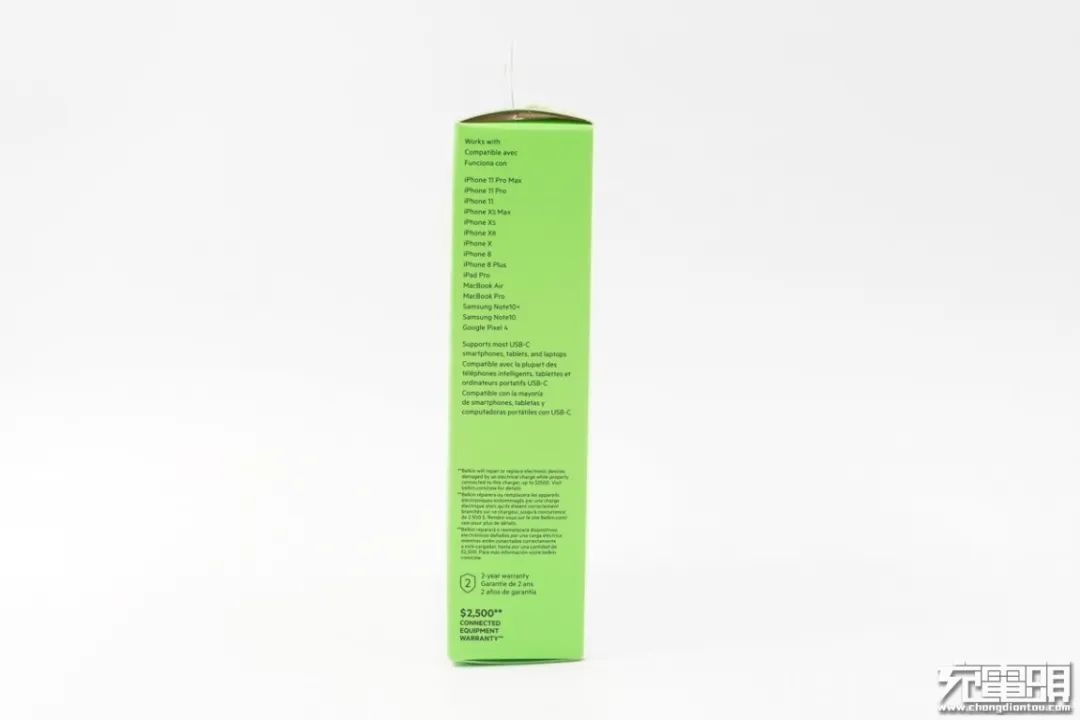

侧面标有可进行快充充电的相关苹果设备。

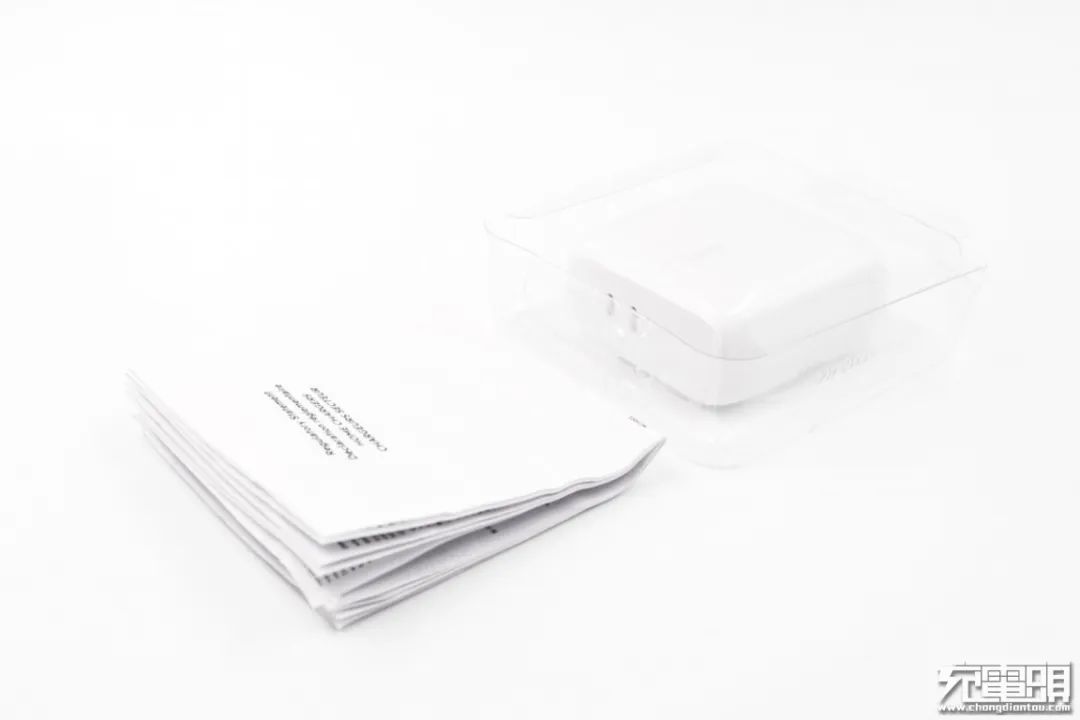

包装内含充电器和使用说明书，充电器使用塑料盒进行固定保护。

贝尔金68W氮化镓充电器采用PC阻燃材质白色外壳，输入端外壳亮面设计，其余部分为磨砂处理，机身上下两侧弧面过渡，输入输出端棱边分明。

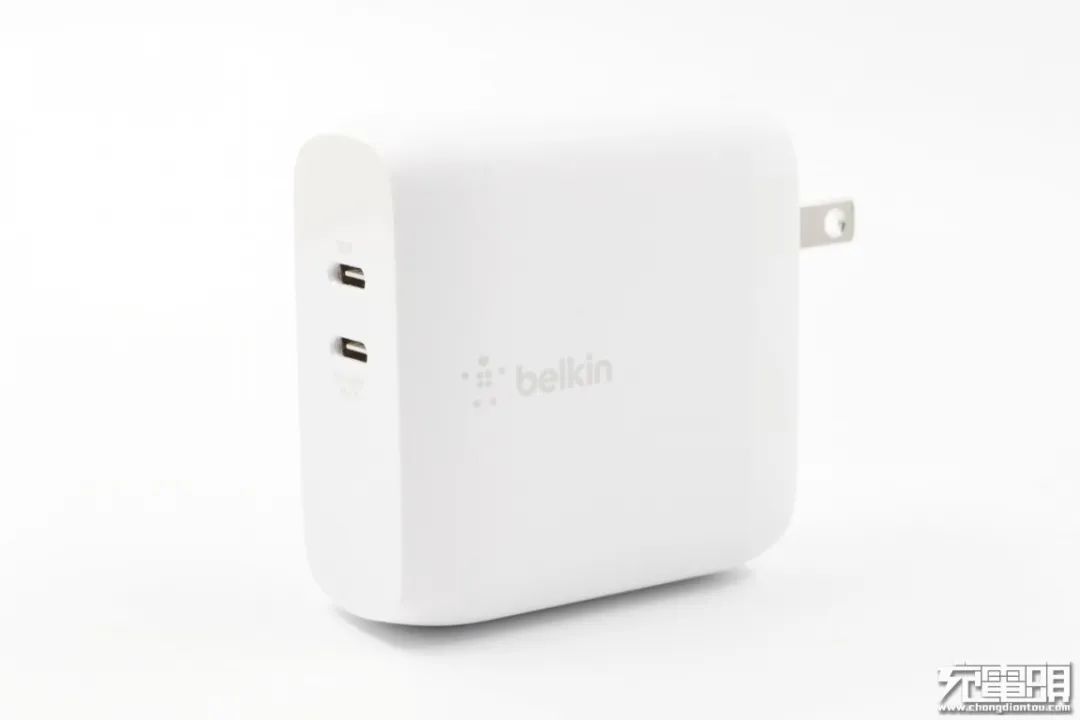

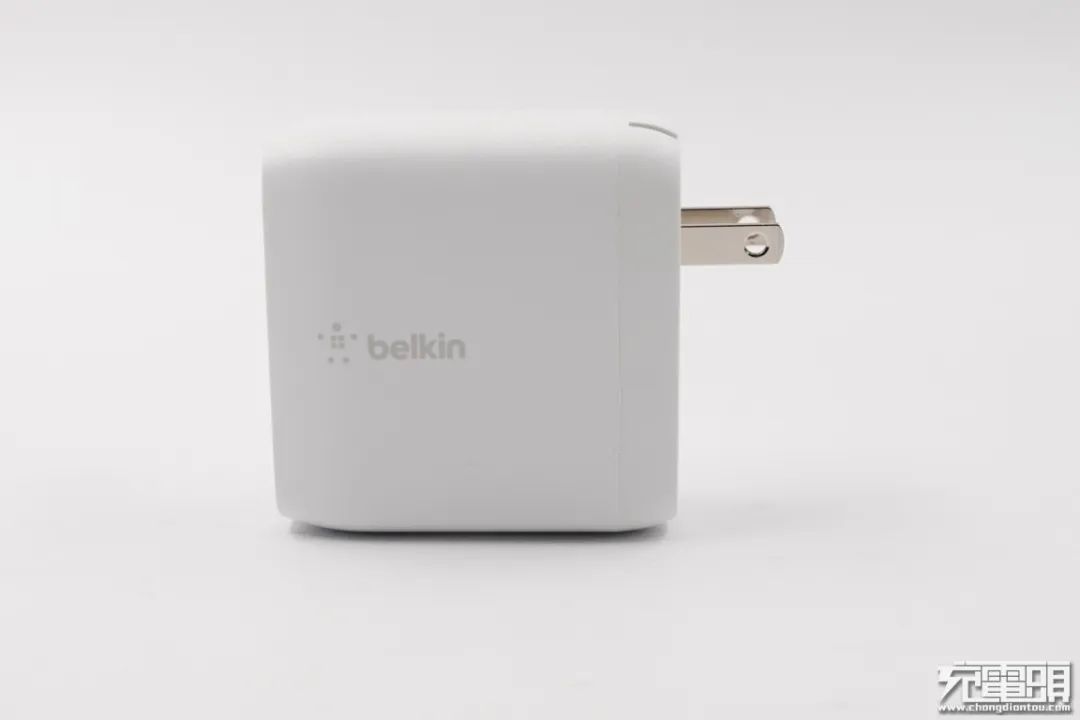

机身正面设计有belkin品牌。

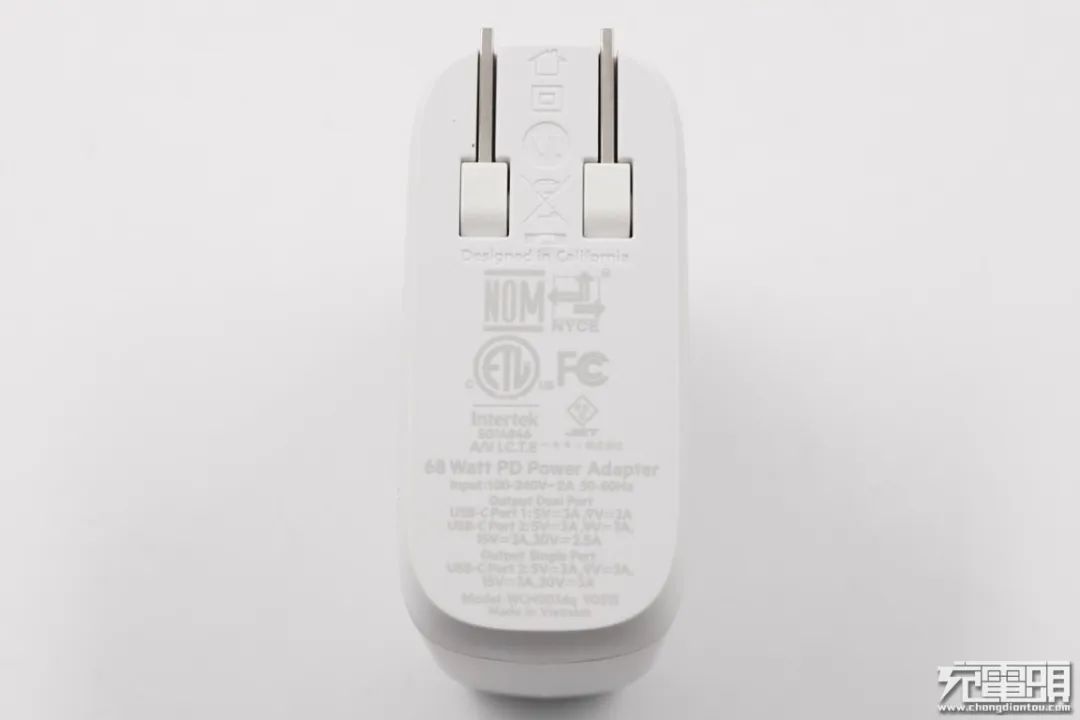

输入端外壳标注产品的参数信息
型号：WCH003dq 90315
输入：100-240V 50/60Hz 2A
双口输出：
USB-C1：5V3A 、9V2A
USB-C2：5V3A 、9V3A、15V3A、20V2.5A
单口输出：
USB-C1：5V3A 、9V2A
USB-C2：5V3A 、9V3A、15V3A、20V3A
产品已经通过了ETL认证、墨西哥NOM认证、巴西NYCE认证、FCC认证。

此外采用的是可折叠美规插脚，携带方便且不会刮伤其它电子产品。

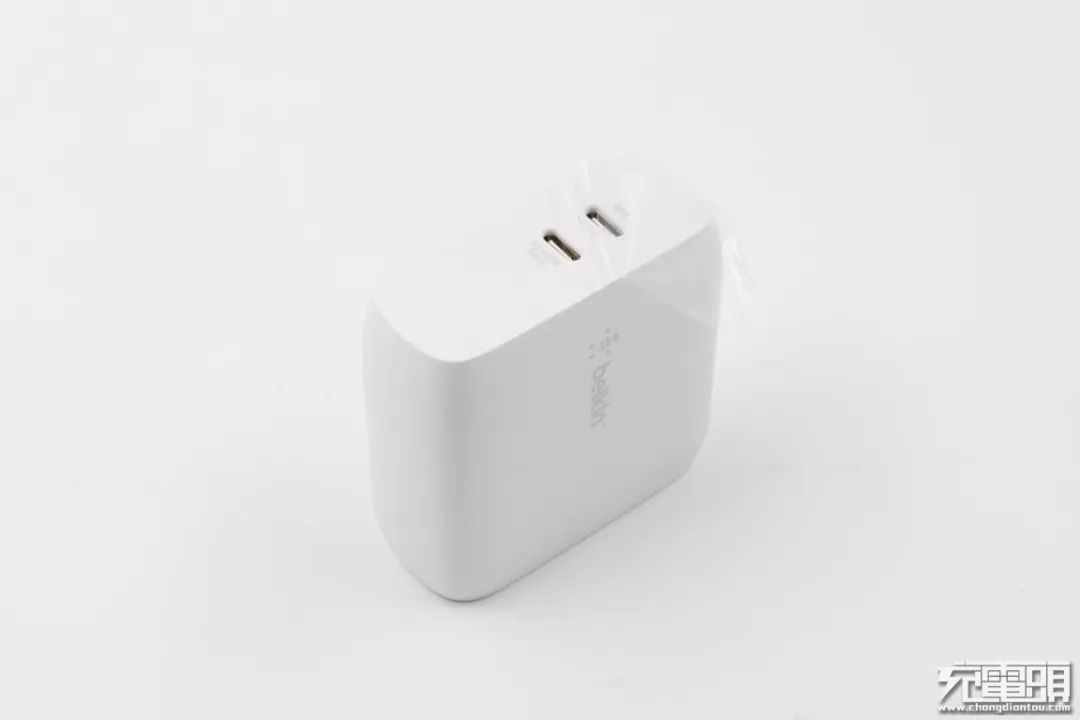

输出端外壳贴有防刮塑料膜。

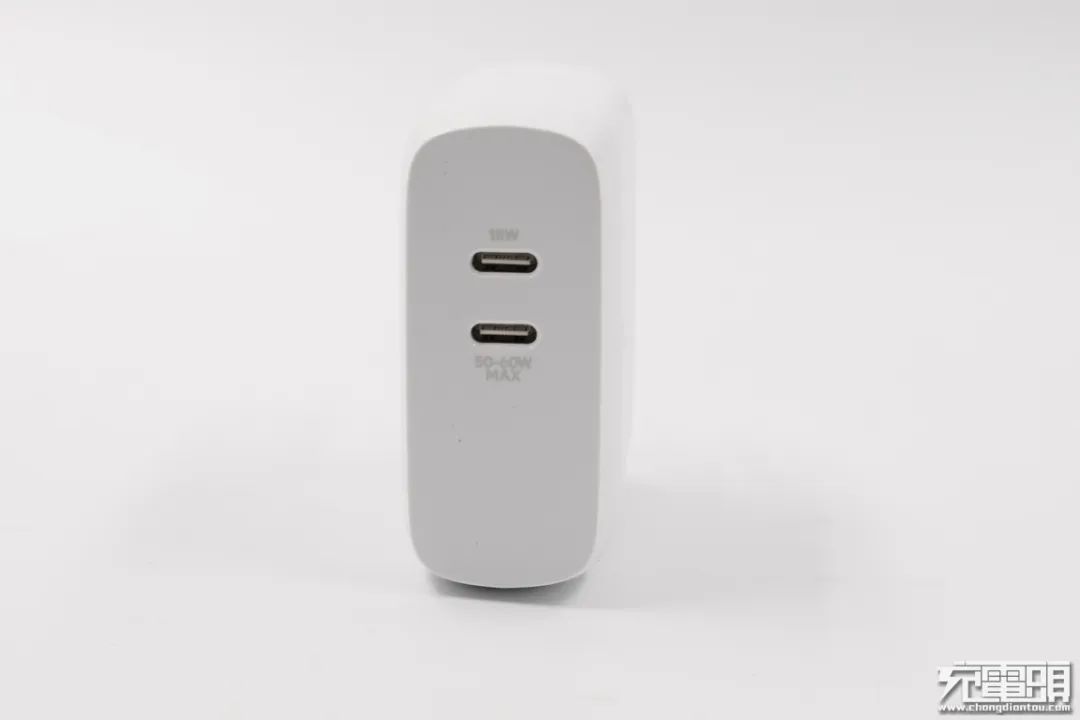

两个USB-C口白色胶芯不露铜，并且接口旁标有18W和50-60W MAX字样。

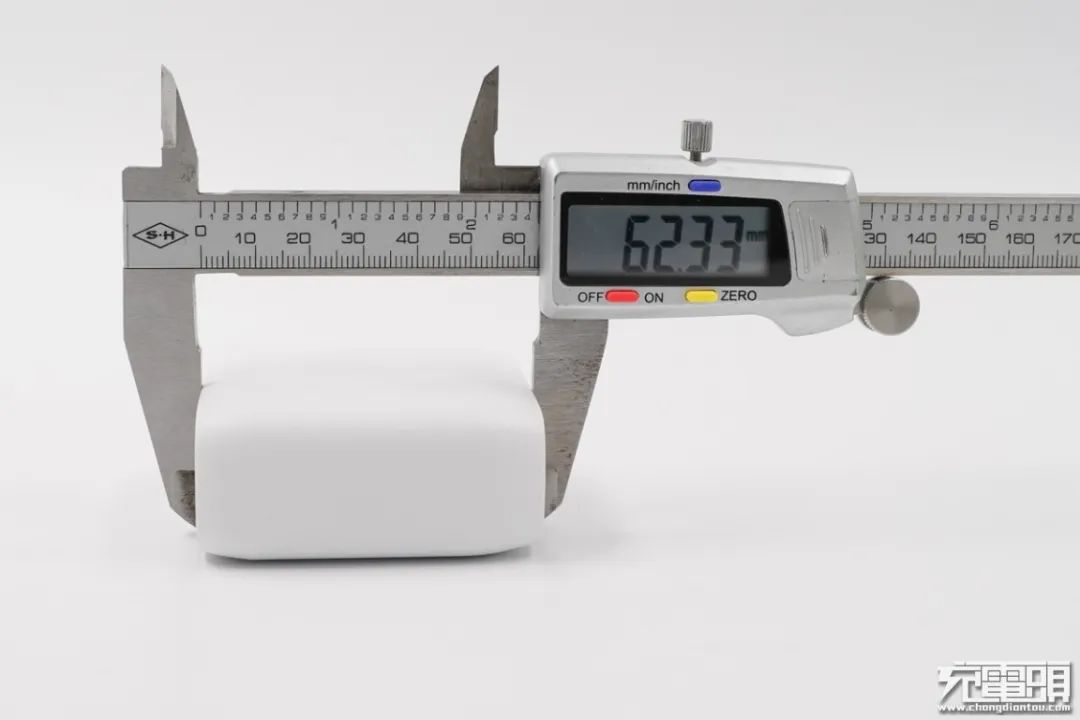

使用游标卡尺实测充电器长62.33mm。

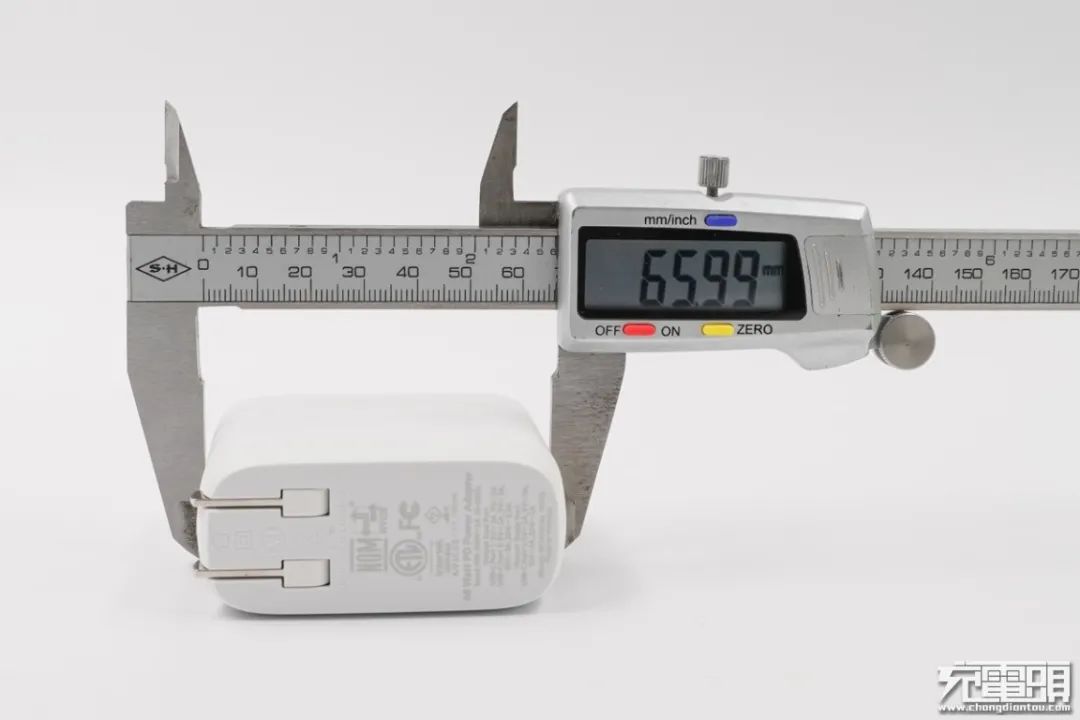

宽65.99mm。

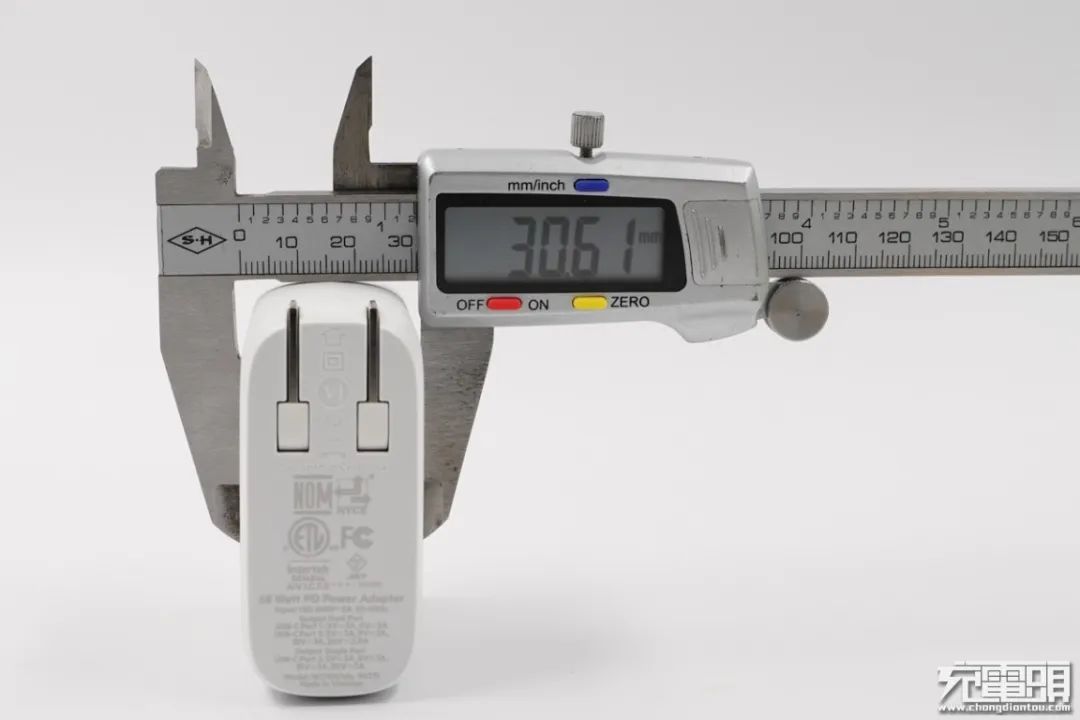

厚度为30.61mm。

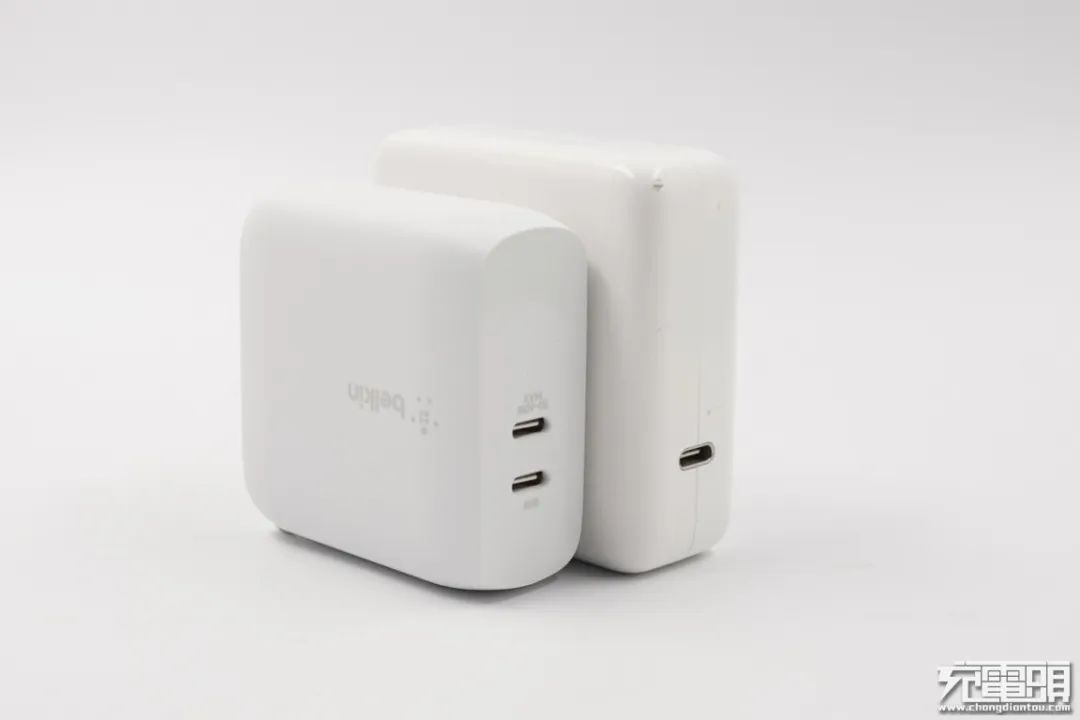

和苹果61W充电器大小直观比较，贝尔金这款要小一些。

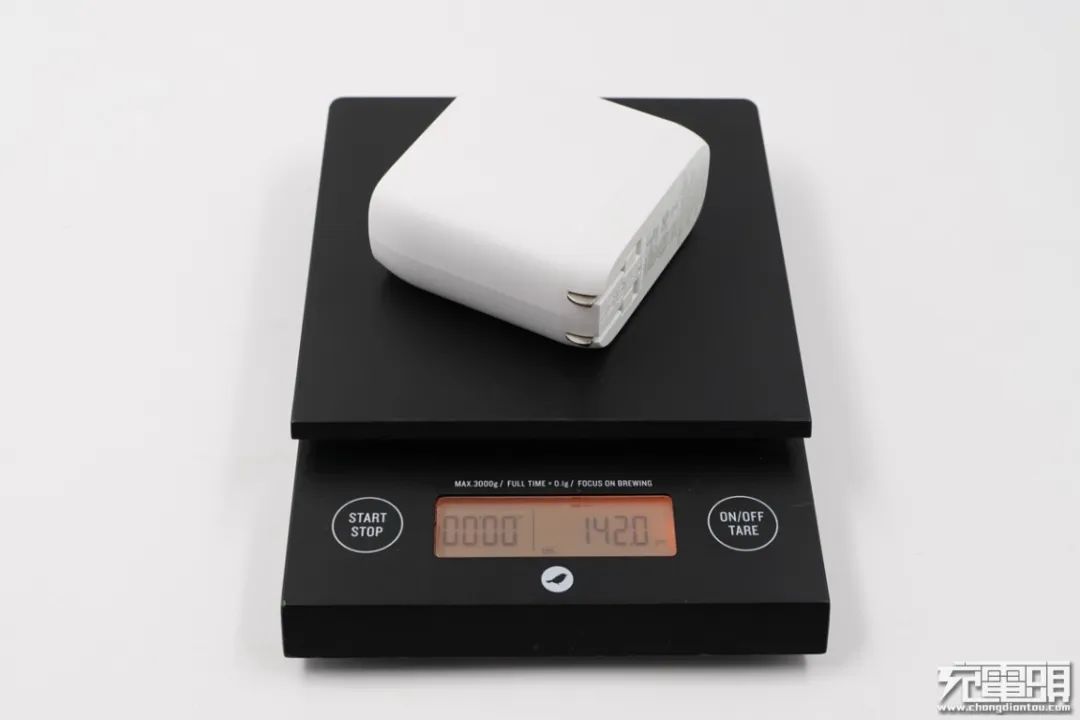

净重约为142g。

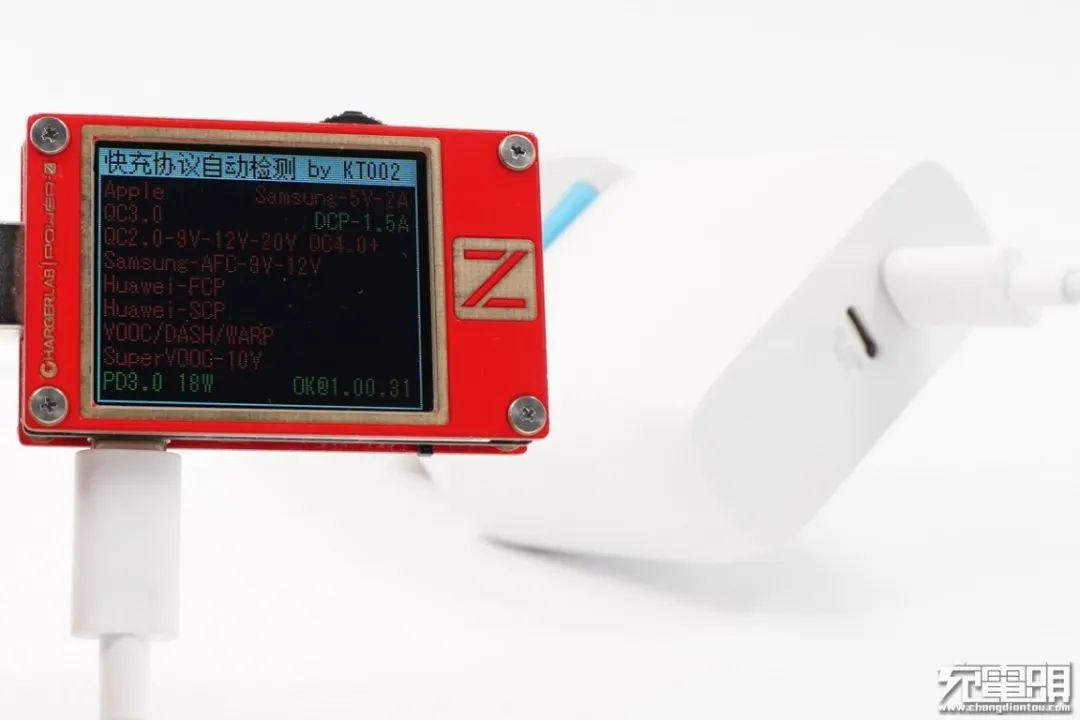

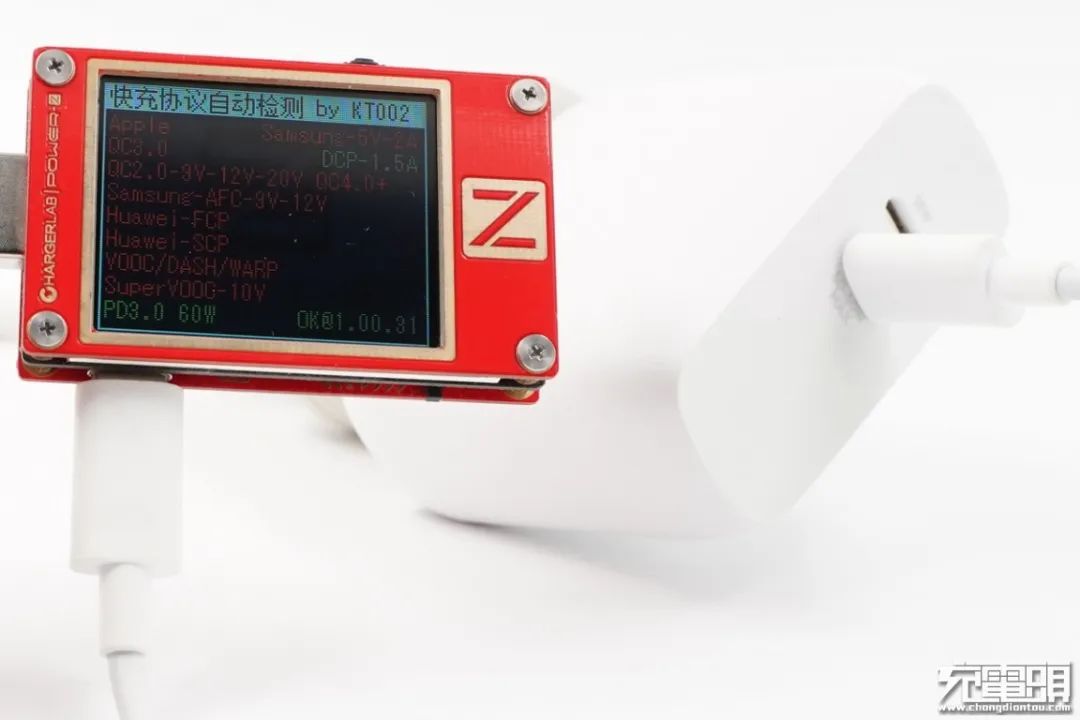

使用ChargerLAB POWER-Z KT002检测USB-C1口输出协议，显示支持DCP协议。

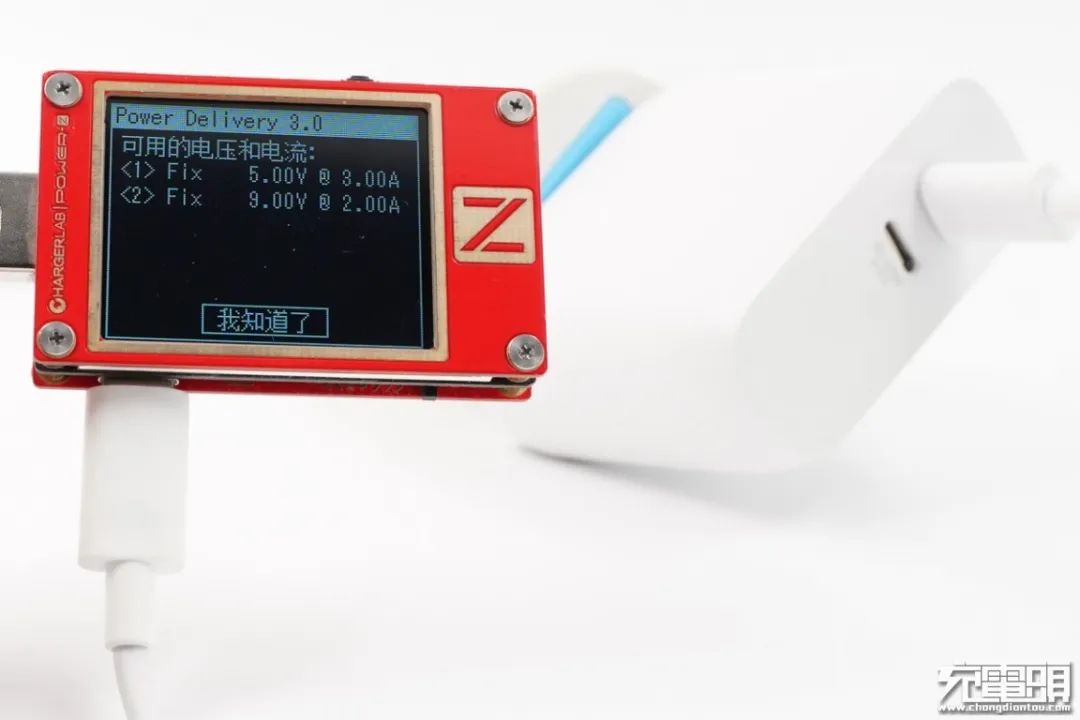

除此之外，其PDO报文显示USB-C1口还支持USB PD3.0快充标准，具备5V3A和9V2A两组固定电压档位。

另外使用KT002检测USB-C2口输出协议，同样只支持DCP协议。

此外USB-C2口具备5V3A、9V3A、15V3A、20V3A四组固定电压档位。

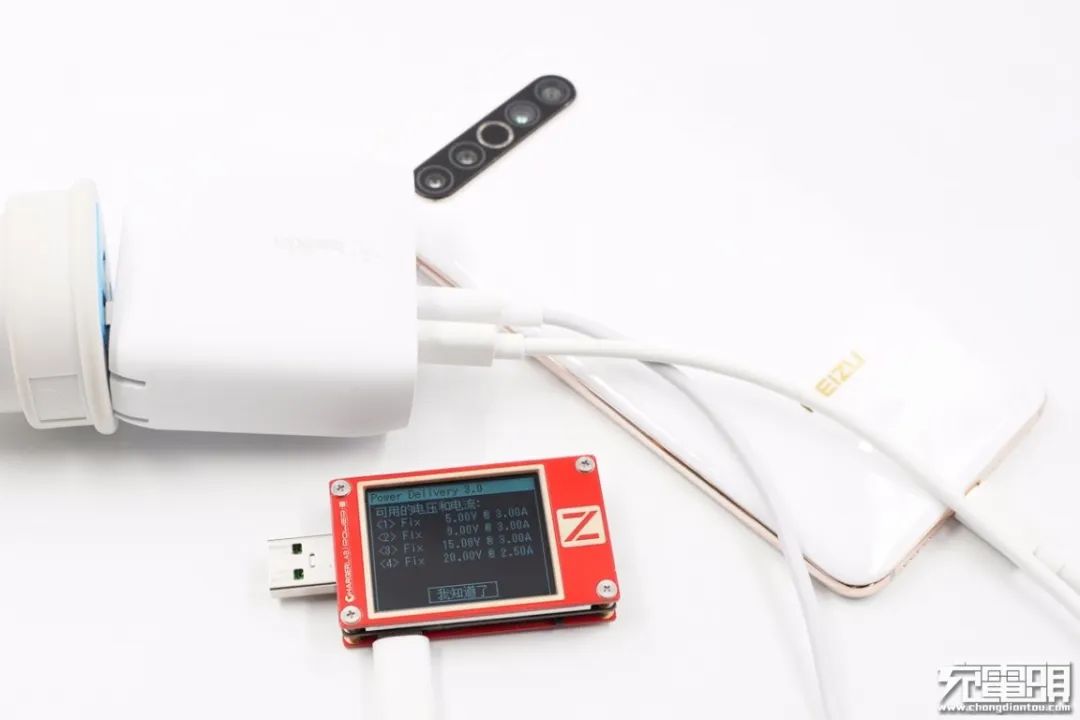

当USB-C1口接上负载时，使用KT002检测发现USB-C2口电压档位变为5V3A、9V3A、15V3A、20V2.5A，最大输出功率降为50W。

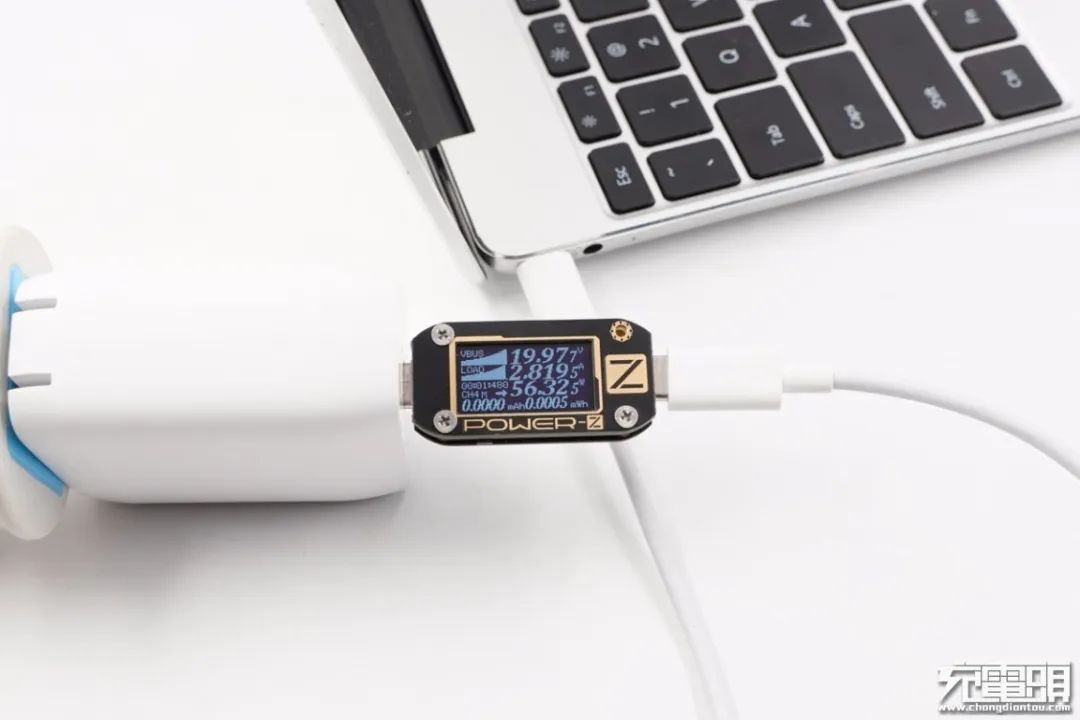

使用这款充电器给MacBook Pro充电，USB-C2口单口输出时，充电电压19.97V，电流2.82A，功率达56.32W，成功开启PD快充。

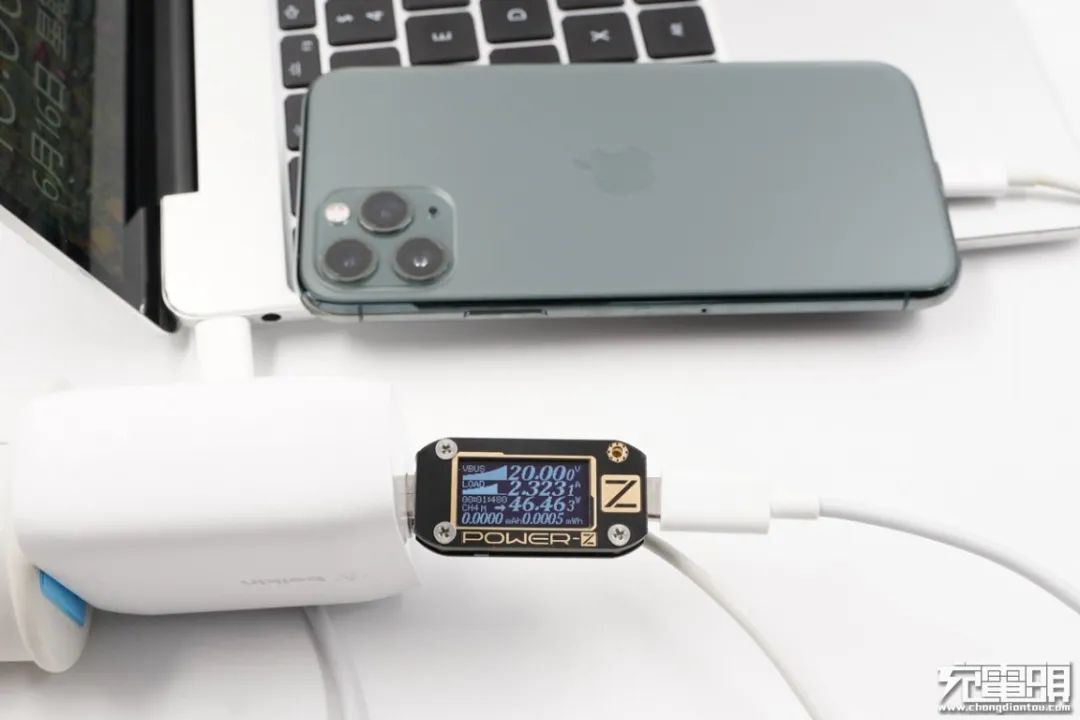

使用这款充电器同时给MacBook Pro和iPhone 11 Pro进行充电，笔记本的输入功率降为46.46W。

二、贝尔金68W双口快充充电器拆解

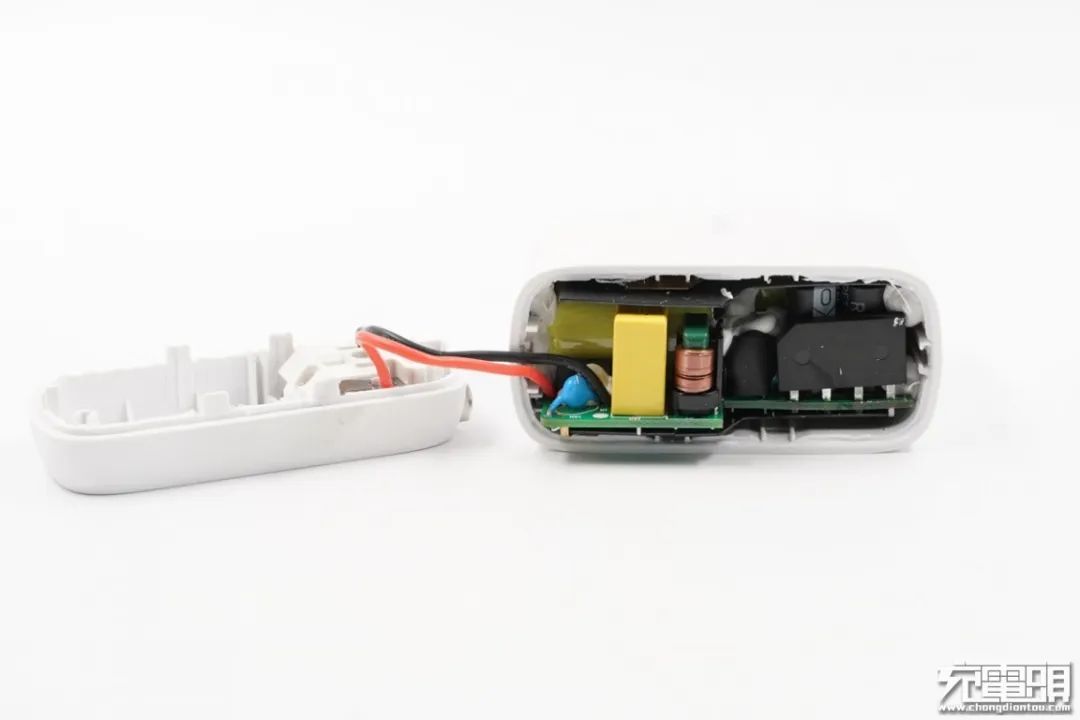

将输入端外壳拆开，插脚和PCB板使用红黑AC导线连接，并且焊接处打胶绝缘。

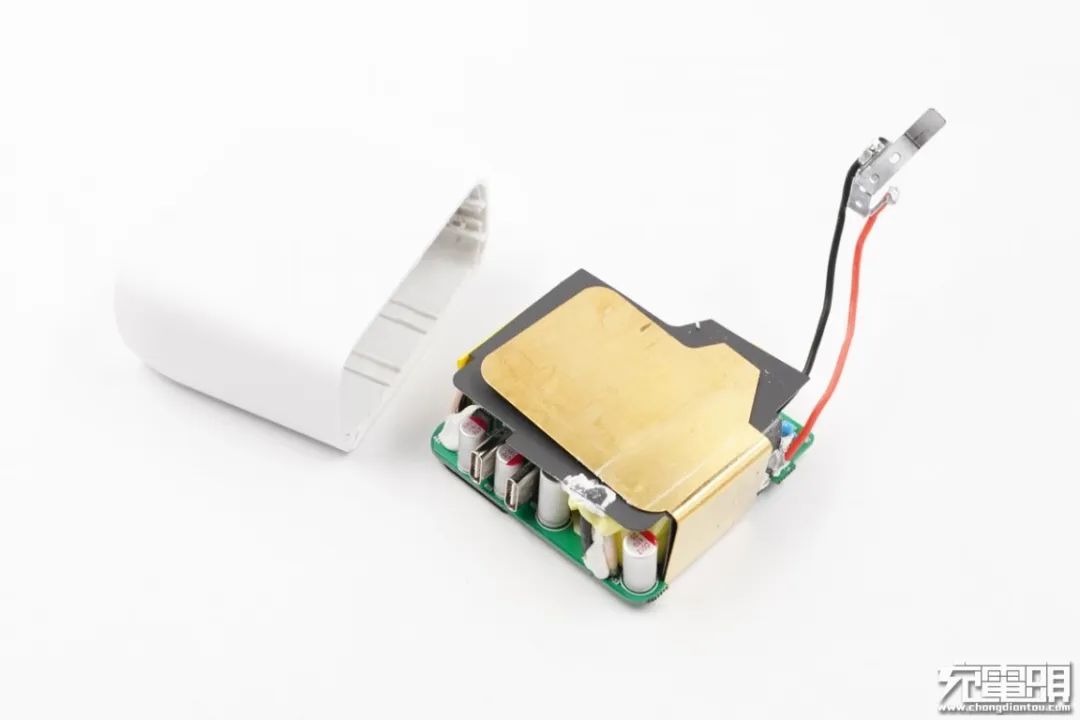

将PCB板取出，充电器采用黄铜散热片帮助均匀散热，并且使用黑色塑料板进行隔离保护。

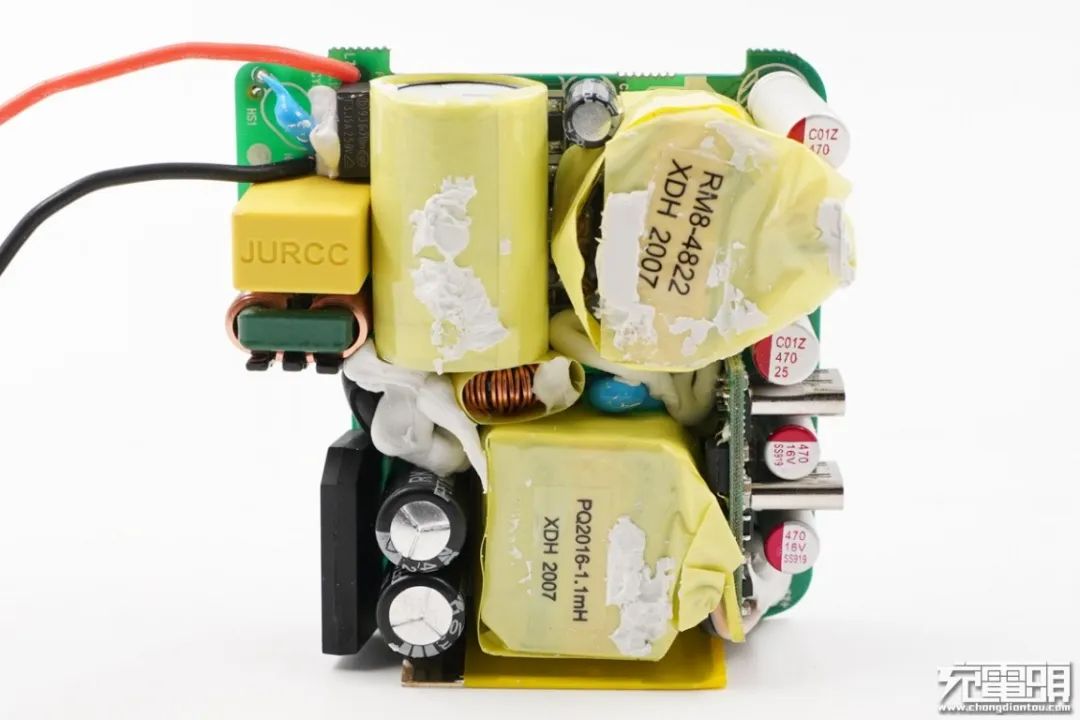

PCB板正面一览，两个端口采用独立的变压器。

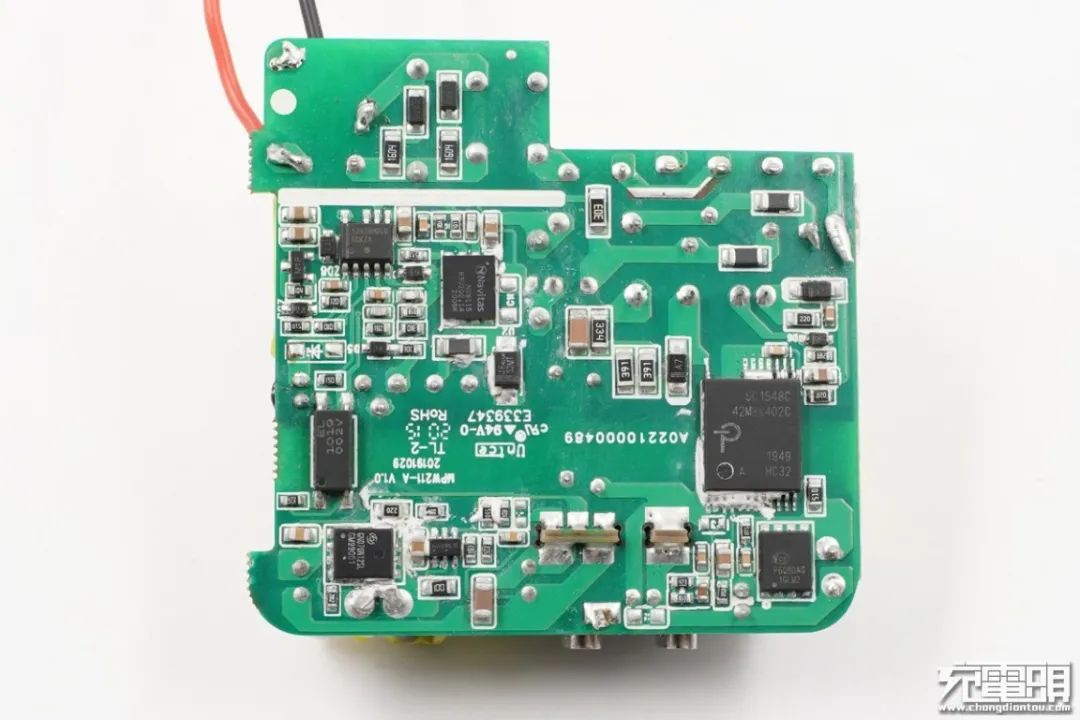

PCB板背面一览，从左右两侧芯片布局可以直观了解到，贝尔金68W双USB-C口氮化镓快充充电器采用两路开关电源，并由协议芯片控制调节输出电压的架构。两路相互独立同时又能相互通讯协调输出功率，初次级分界明显。下面我们就从输入端开始一一了解各元器件。

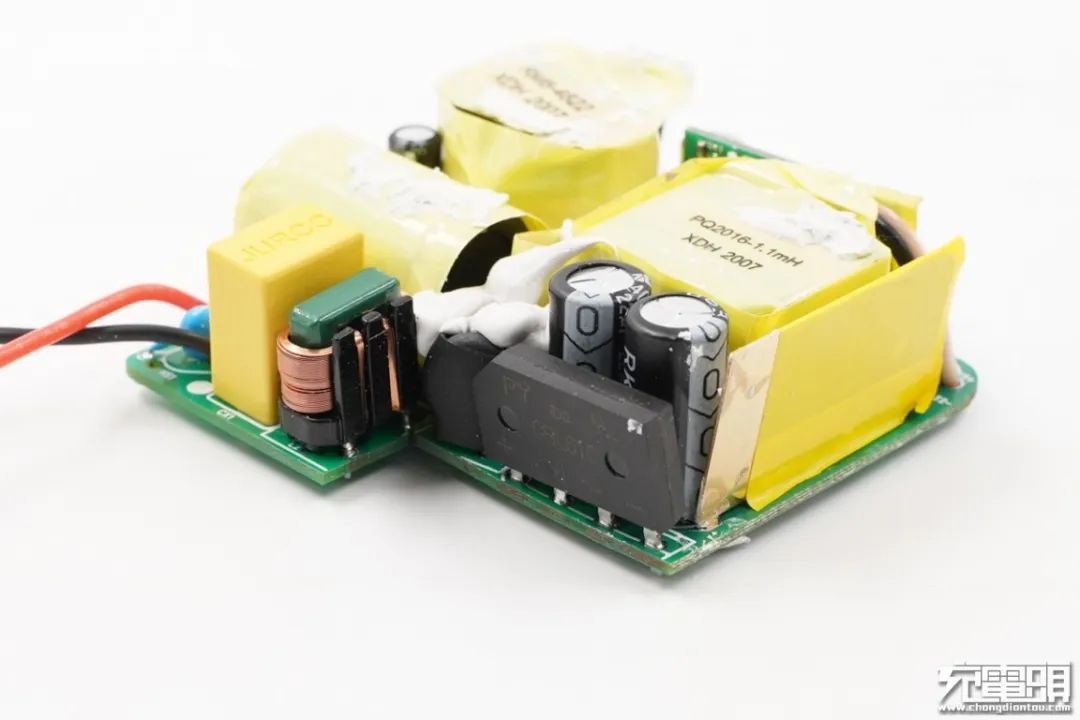

输入端一览，焊接有X电容，共模电感，整流桥等元件。

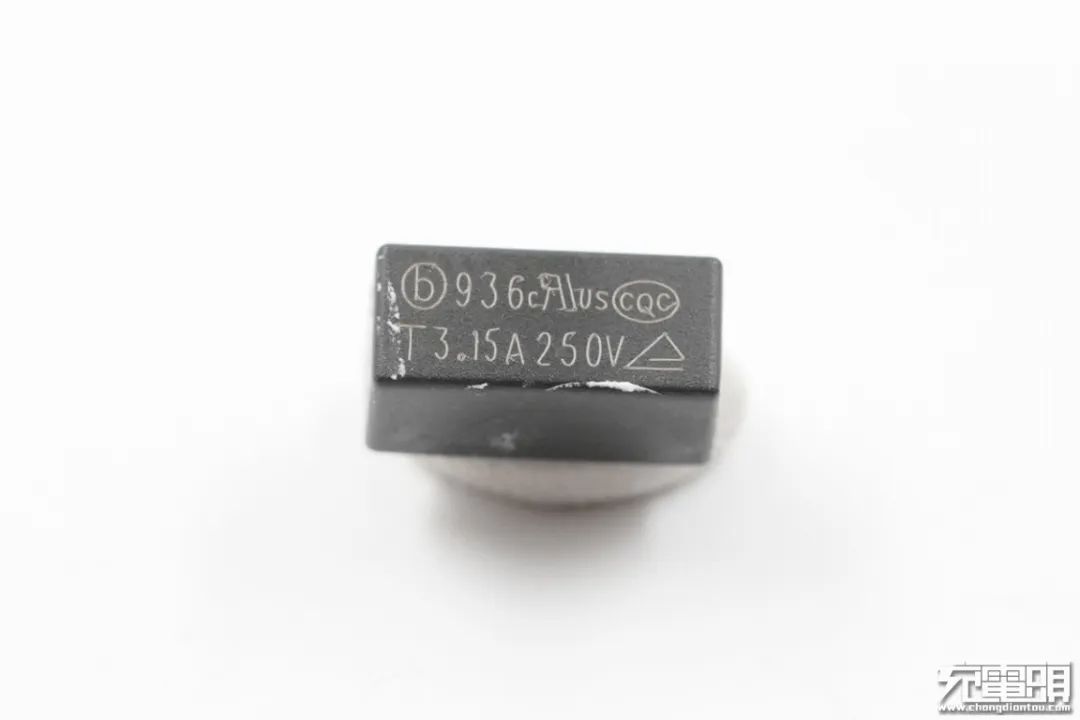

输入端延时保险丝特写，规格为3.15A 250V。

黄铜散热片焊接到Y电容上，Y电容

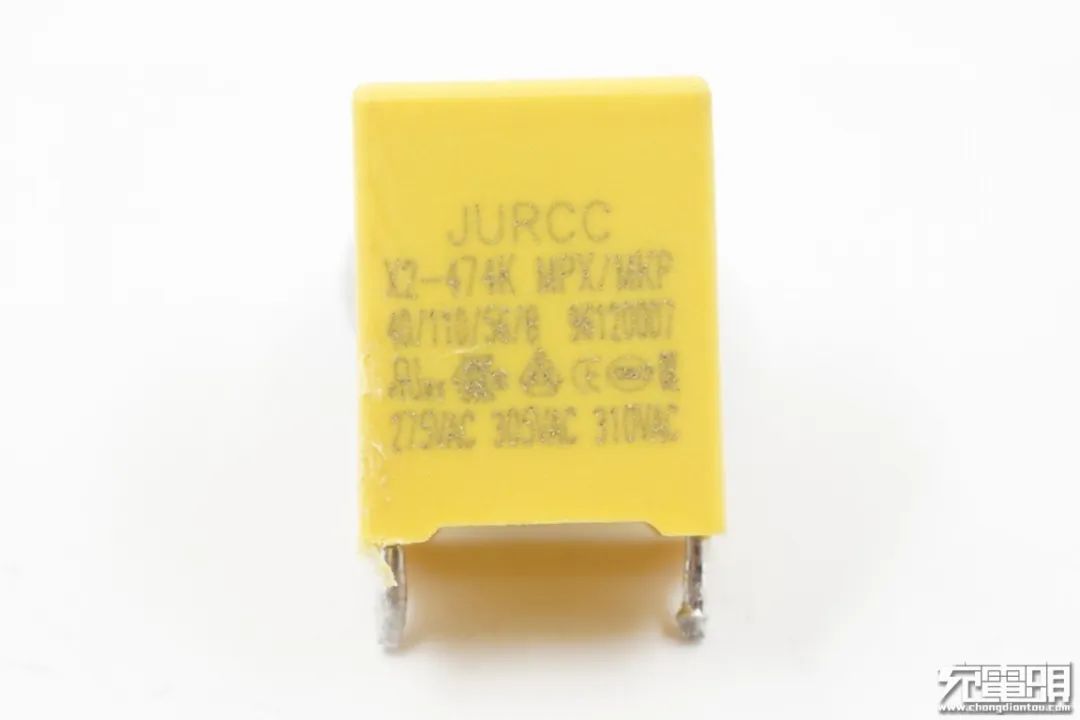

安规X电容特写，来自JURCC捷威电子。

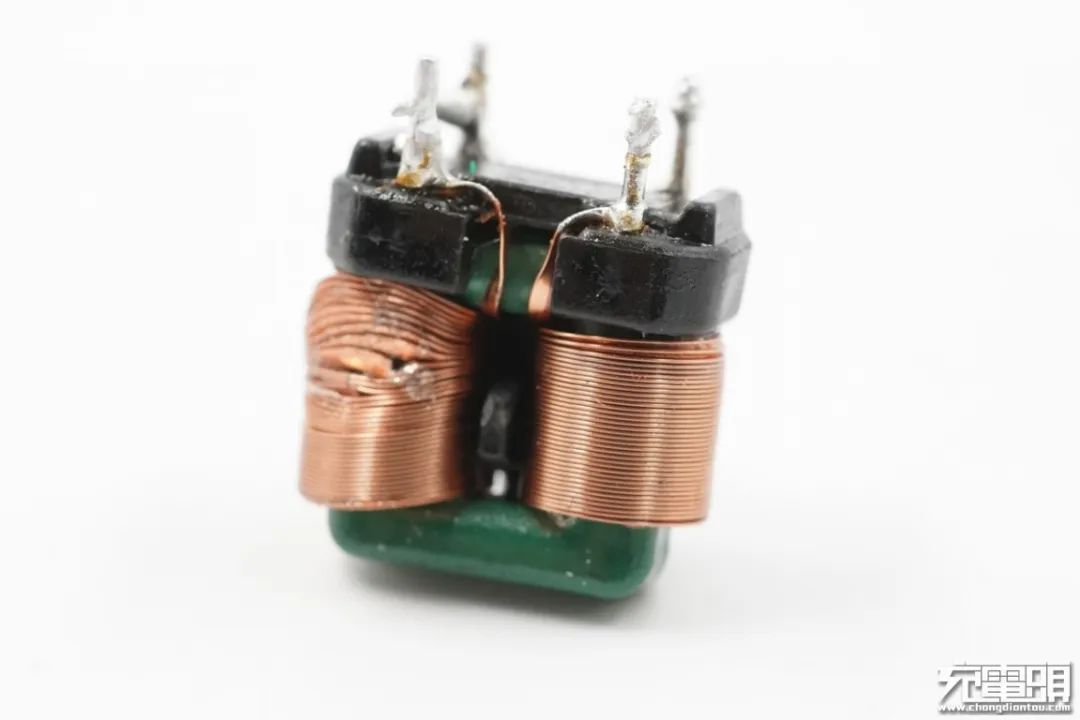

共模电感特写，用于滤除EMI干扰，扁铜线绕制，降低电阻。

NTC浪涌抑制电阻特写，用于抑制上电浪涌电流。

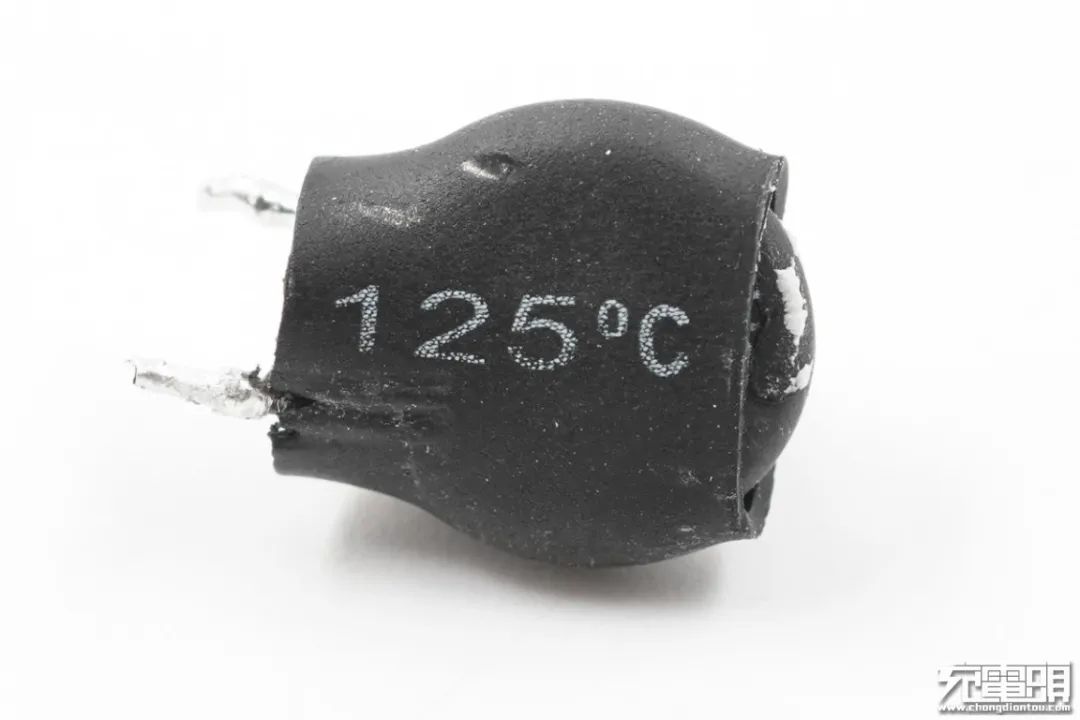

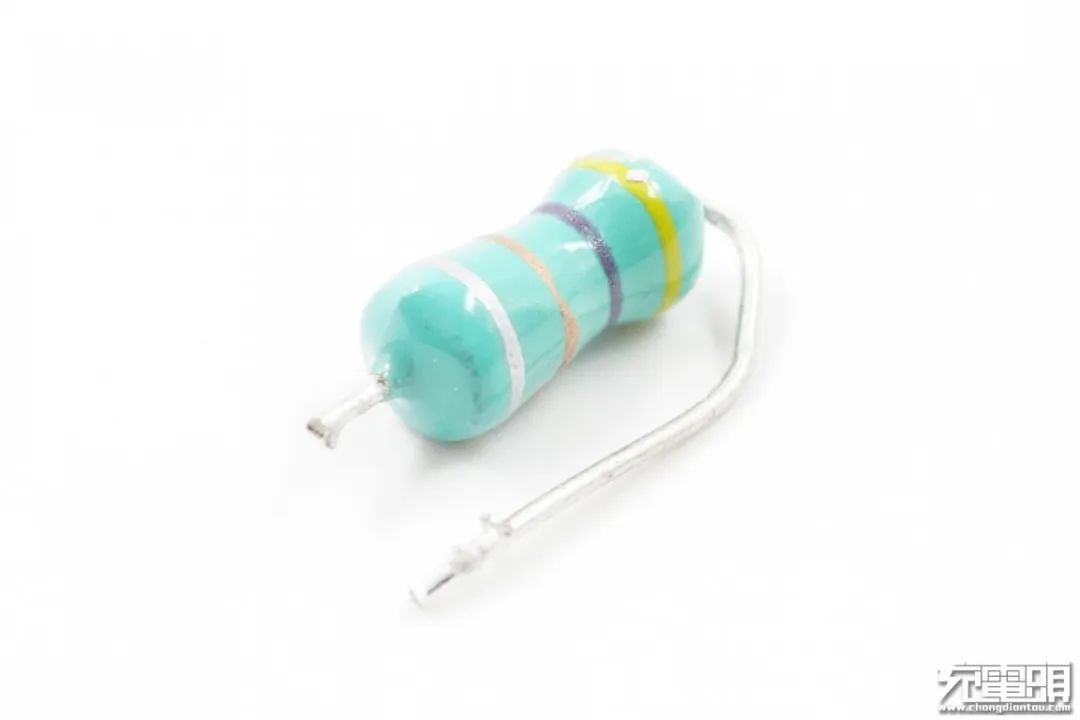

色环电感特写。

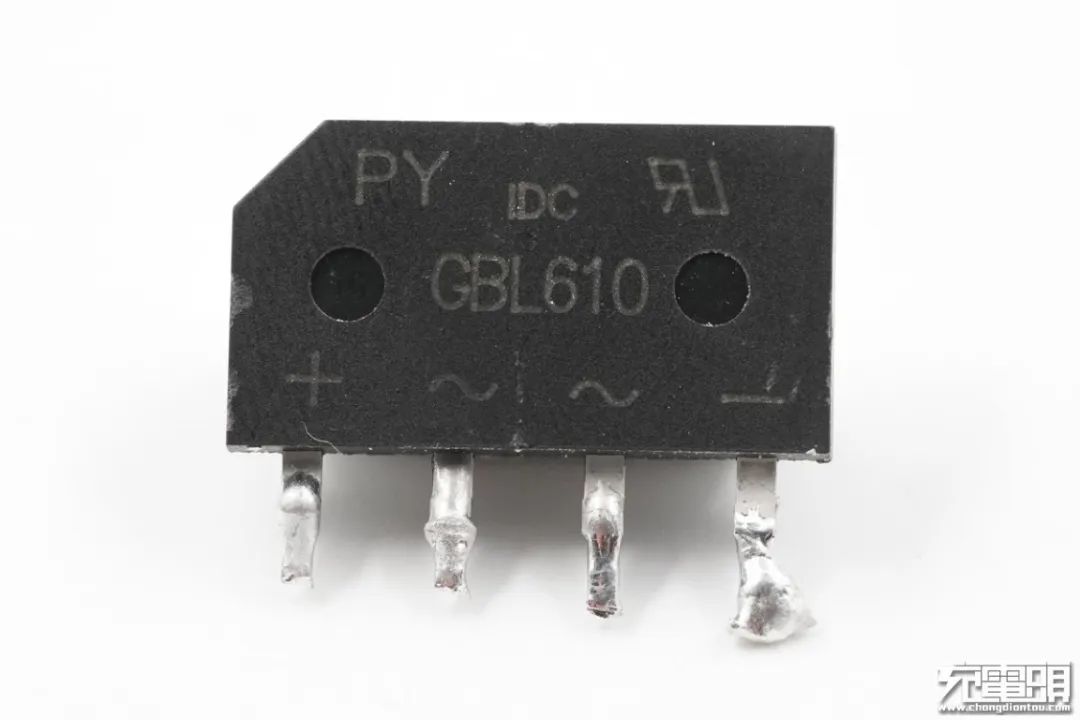

输入端GBL610整流桥特写。

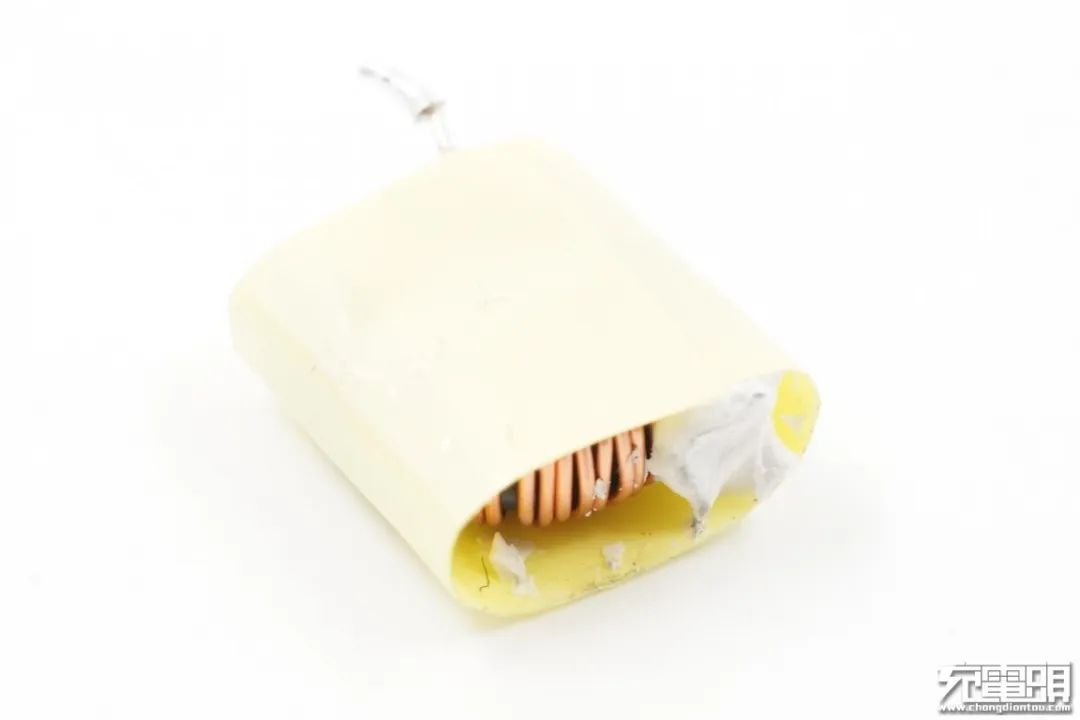

滤波电感使用绝缘胶带包裹。

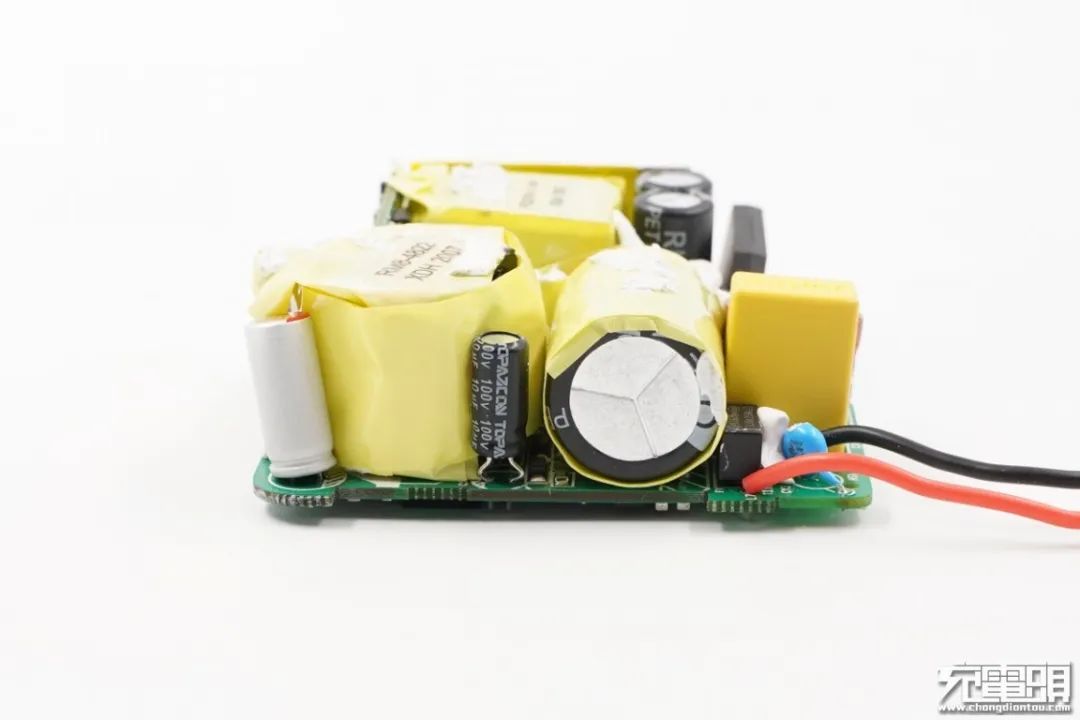

PCB侧面一览，这一侧面焊接USB-C2电路的各个元器件。

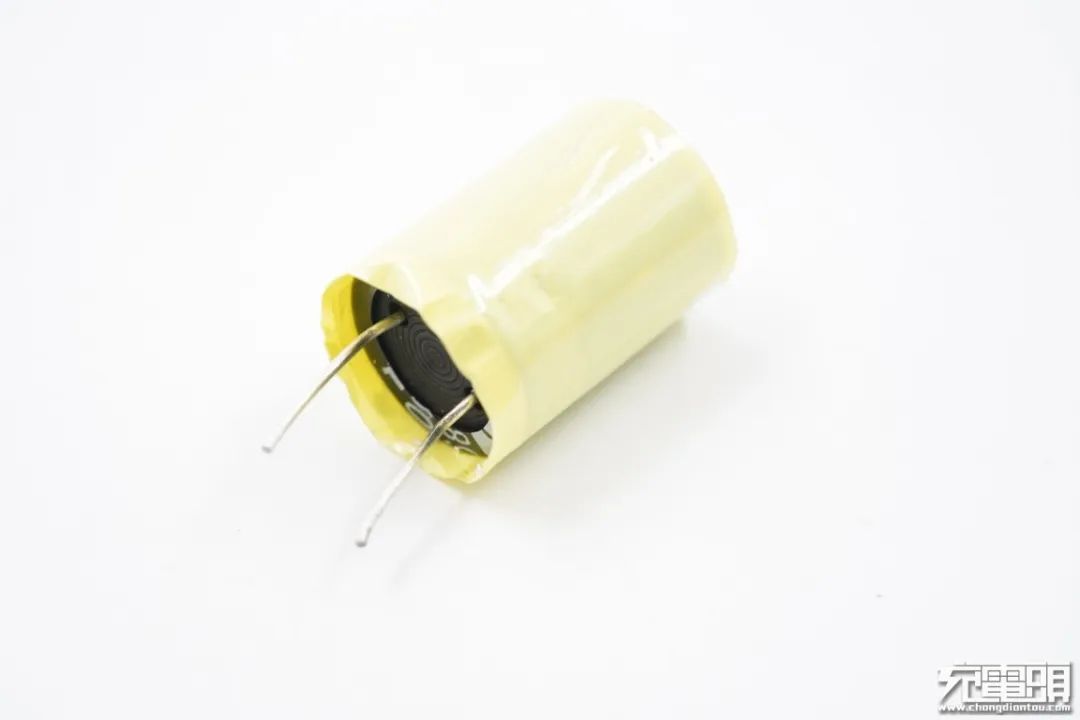

高压滤波电容包裹绝缘胶带。

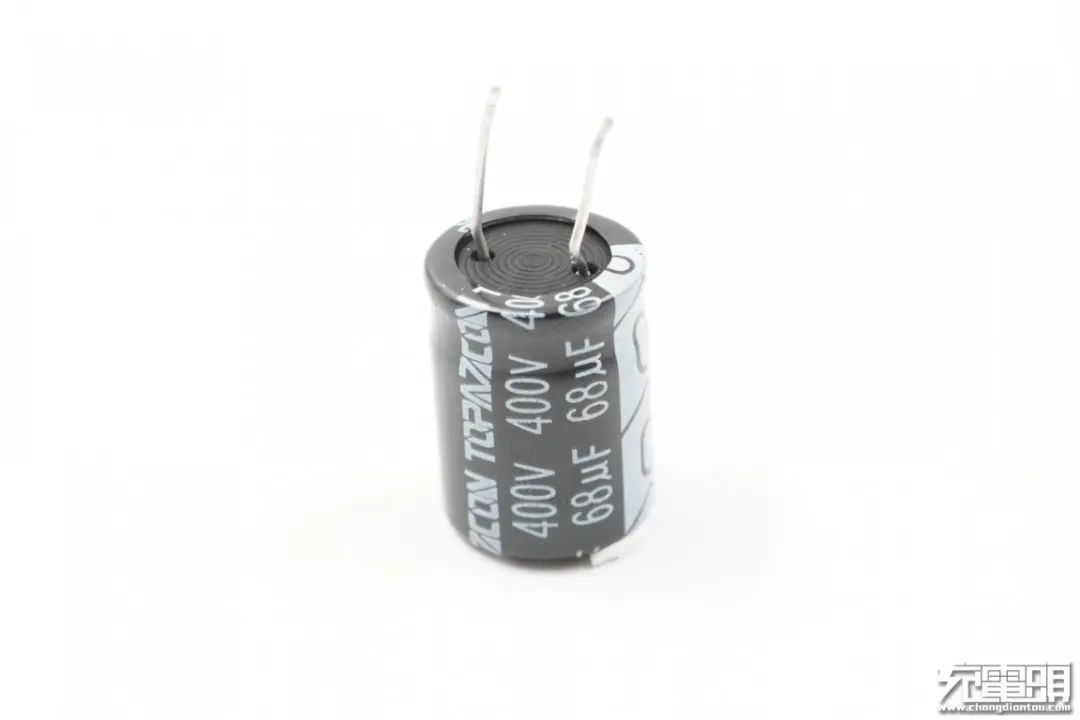

撕下胶带，这颗电容的规格为400V 68μF。

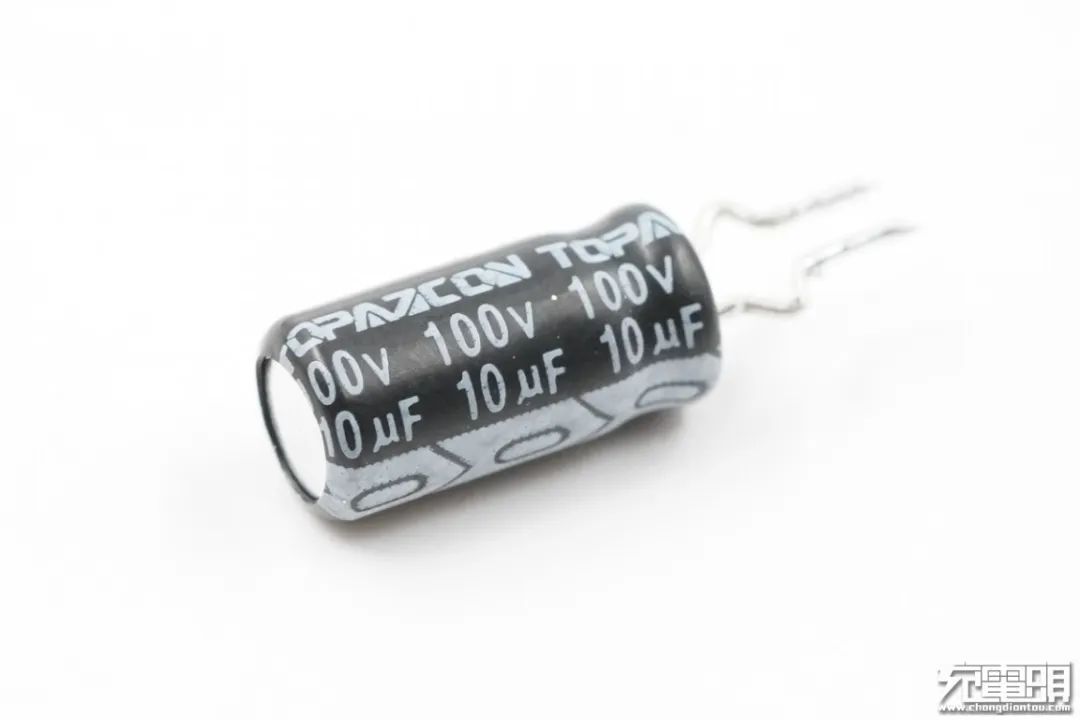

PWM主控芯片供电电容规格为100V 10μF。

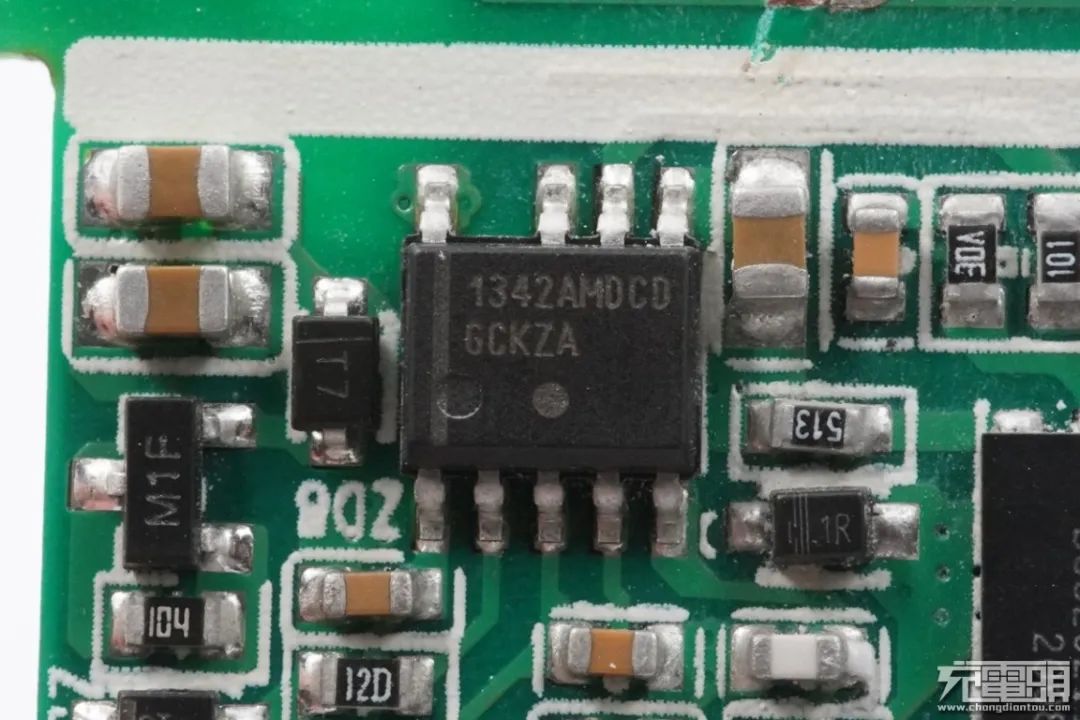

主控芯片为ON安森美NCP1342，这是一颗高频初级PWM控制器，内置主动X2电容放电和多重完善的保护功能。

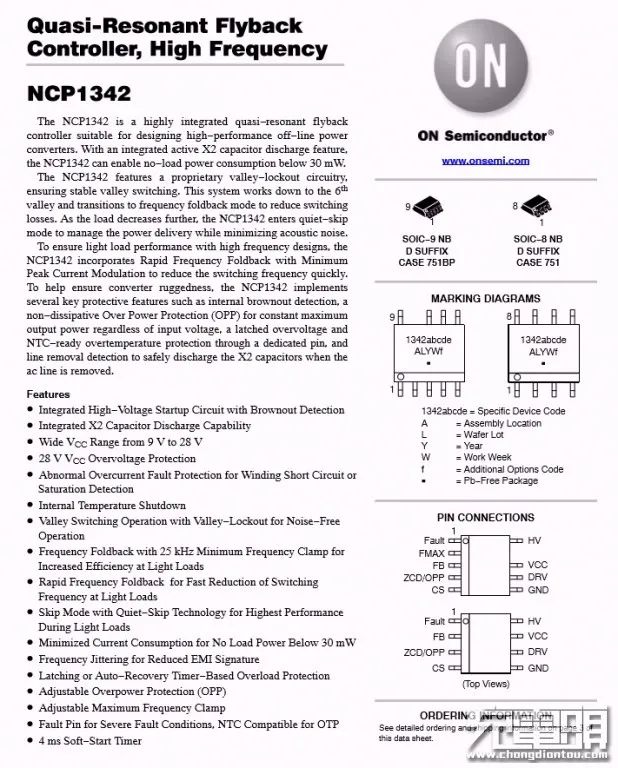

安森美 NCP1342 详细资料。

充电头网通过拆解了解到，初级侧采用安森美NCP1342的氮化镓充电器还有魅族65W氮化镓充电器、倍思65W 2C1A GaN氮化镓充电器、鸿达顺65W 2C1A氮化镓快充充电器、摩米士65W 2C1A氮化镓快充充电器、Lapo 65W USB PD氮化镓快充充电器、电友65W 2C1A氮化镓快充充电器等产品。

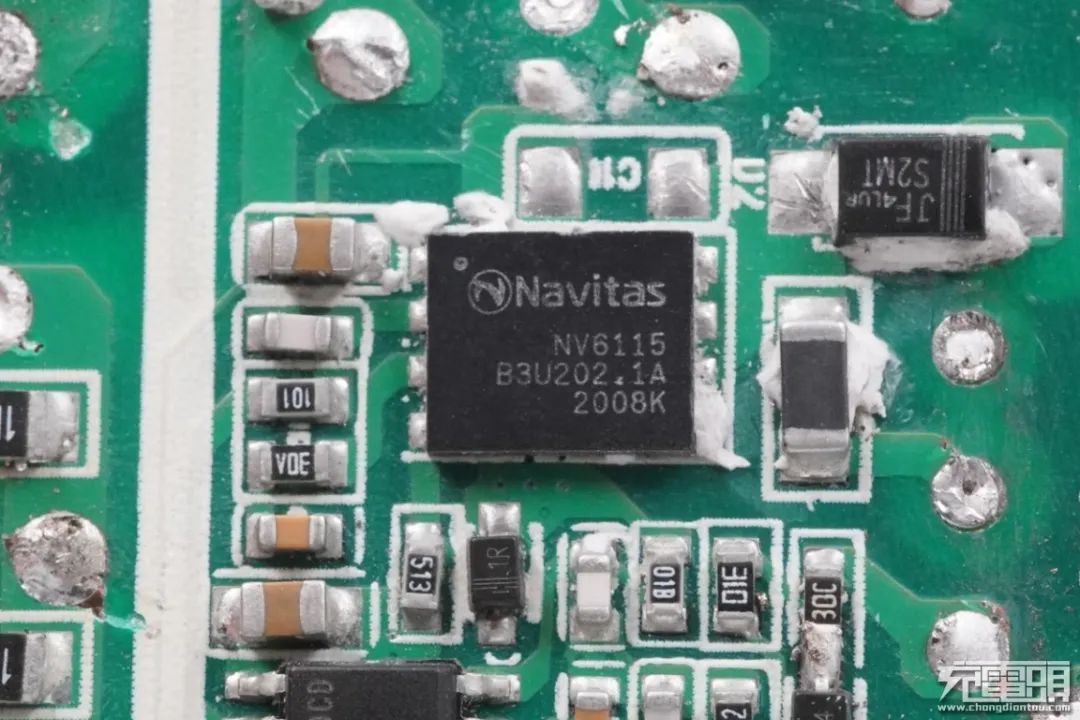

初级侧氮化镓功率芯片采用纳微NV6115，这是USB-C2电路的核心元器件。NV6115内置驱动器以及复杂的逻辑控制电路，170mΩ导阻，耐压650V，支持2MHz开关频率，采用5*6mm QFN封装，节省面积，得益于NV6115内置驱动器，无需外置驱动器，更加节省PCB空间。

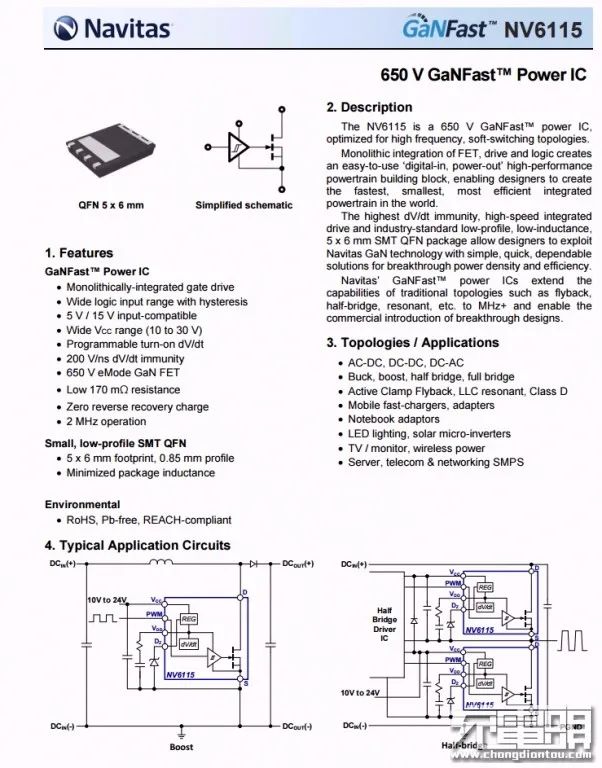

纳微半导体 NV6115 详细资料。

充电头网拆解了解到，纳微GaNFast功率芯片此前已被RAVPOWER 65W 1A1C氮化镓快充充电器、小米65W USB PD 氮化镓充电器、SlimQ 65W氮化镓USB PD快充充电器1A1C、Anker PowerCore Fusion PD超极充、RAVPower 45W GaN PD充电器、倍思65W氮化镓充电器、ROxANNE 66W氮化镓USB PD双口快充充电器等产品采用，获得市场高度认可。

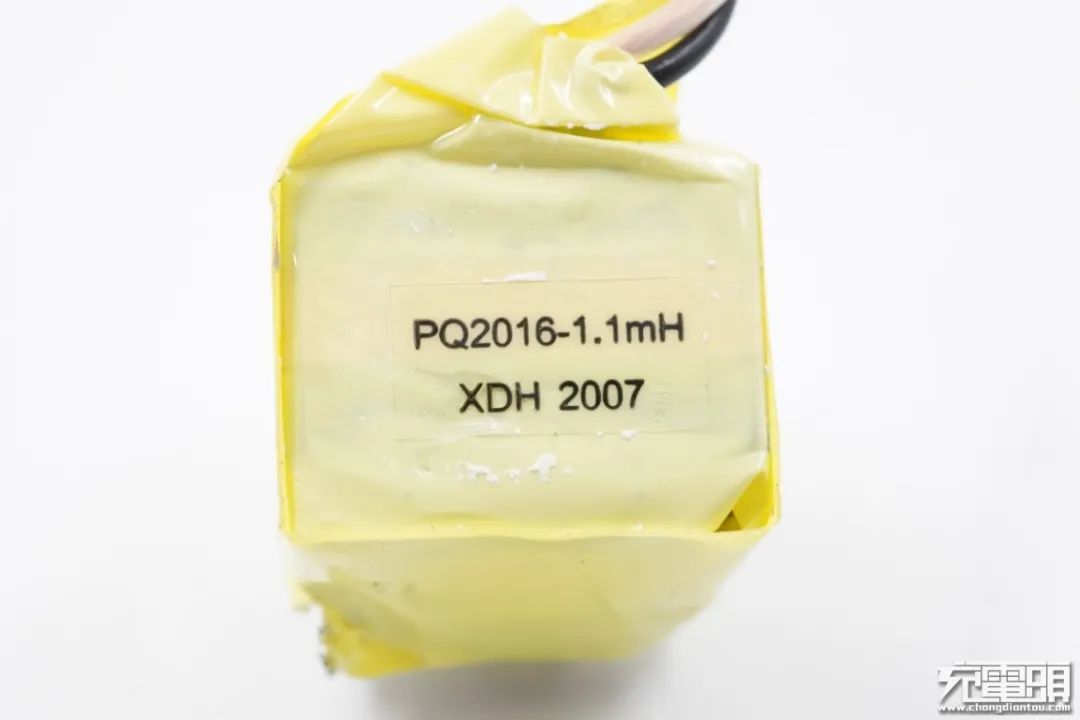

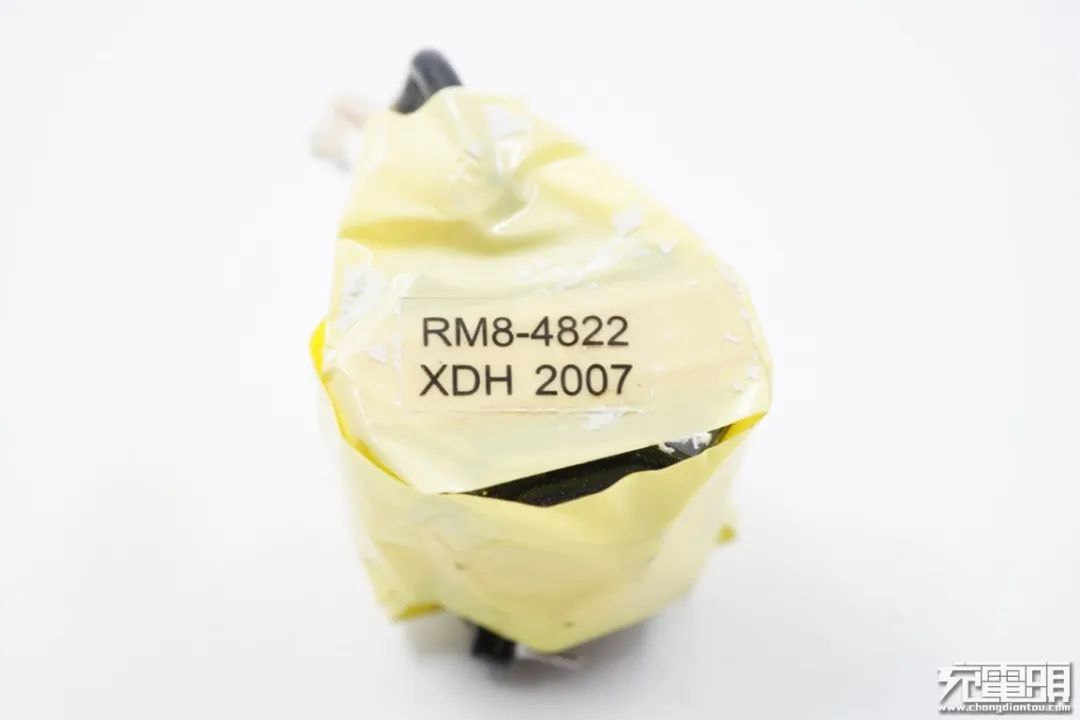

变压器特写，顶部贴有信息标签。

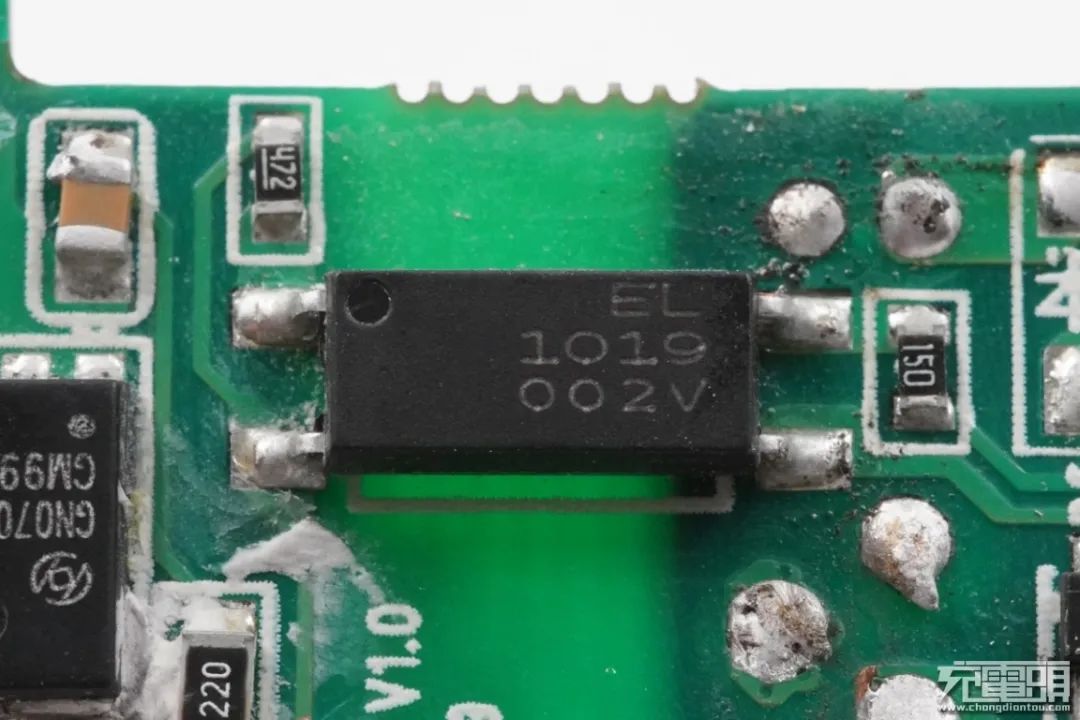

亿光EL 1019光耦，横跨在初级和次级之间，用于初级次级通信，反馈调节输出电压。

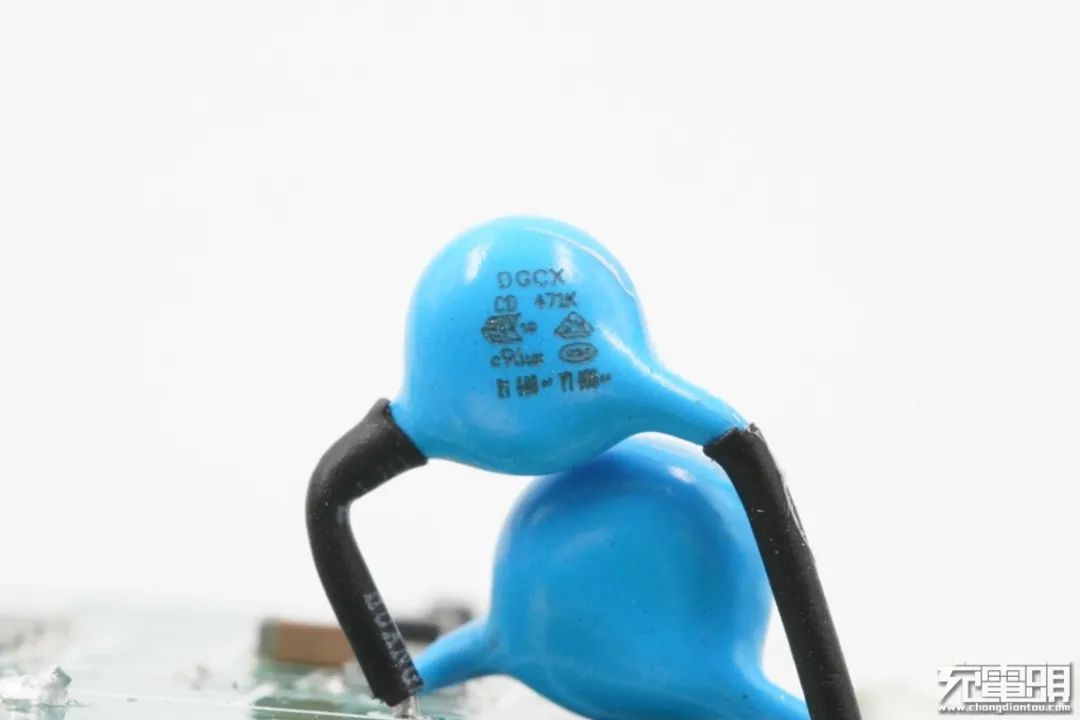

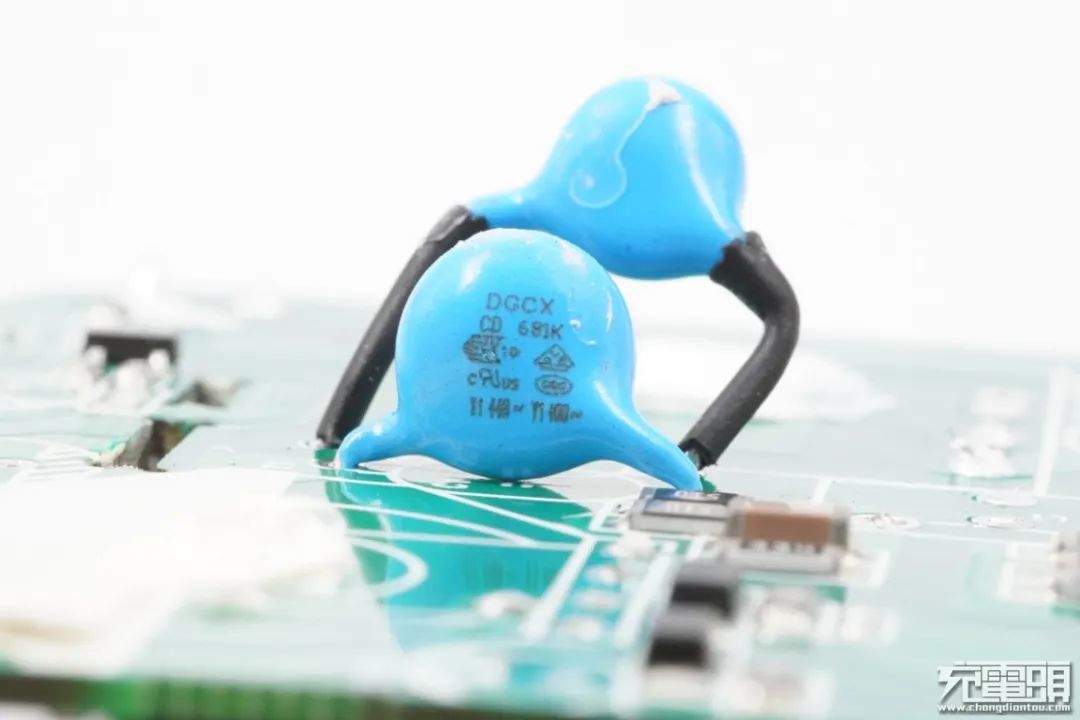

输出抗干扰蓝色Y电容特写，同样来自东莞市成希电子有限公司。

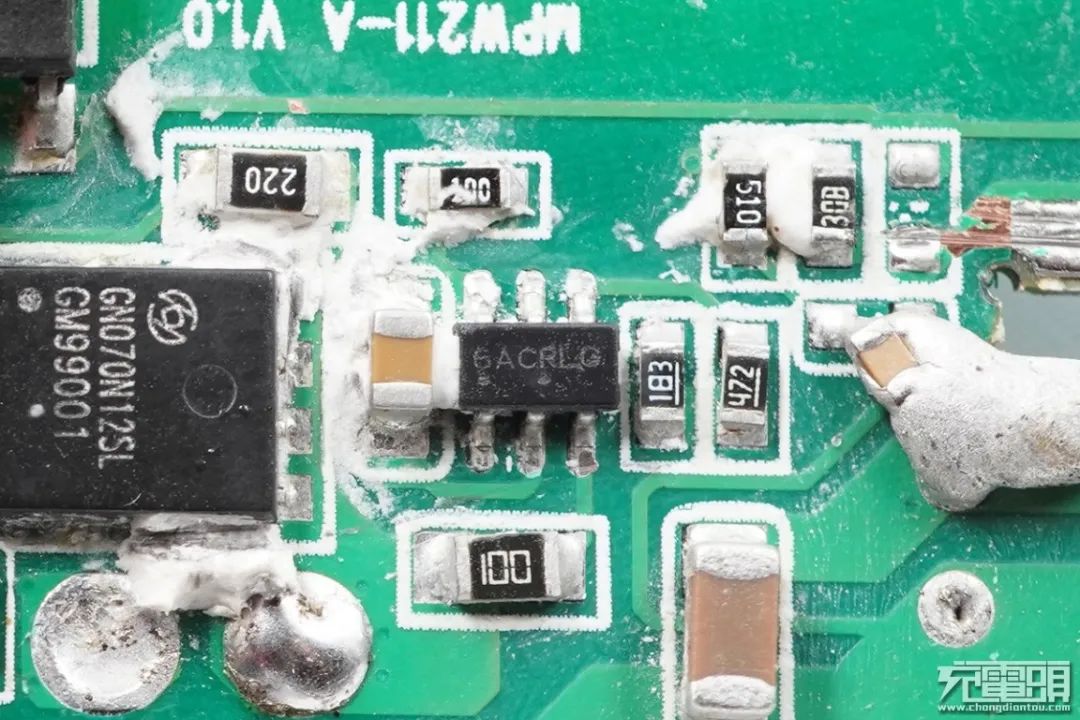

丝印GACRLG次级同步整流控制器，实际是安森美NCP4306，支持最高1MHz开关频率，用于驱动同步整流管。

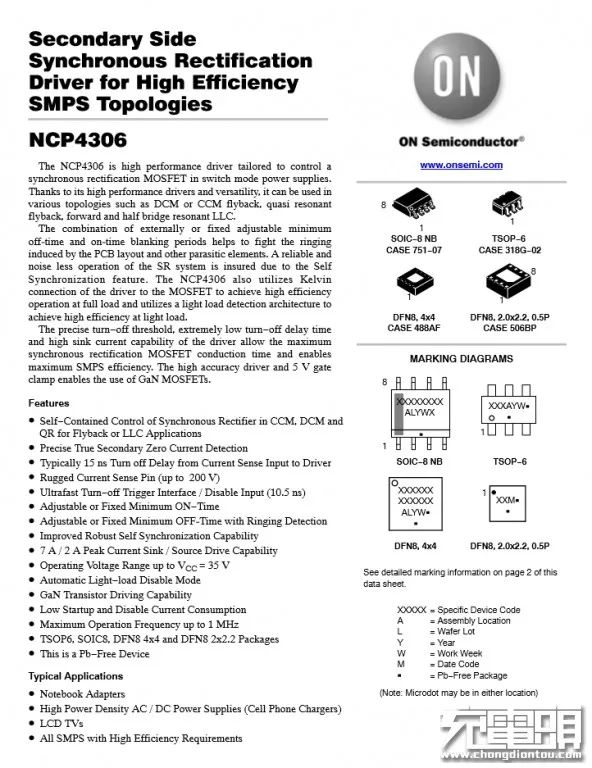

安森美 NCP4306 详细资料。充电头了解到，该芯片此前已被魅族65W氮化镓充电器、鸿达顺65W 2C1A氮化镓快充充电器、HYPER HUICE 100W氮化镓充电器、ROCK 65W氮化镓快充充电器采用。

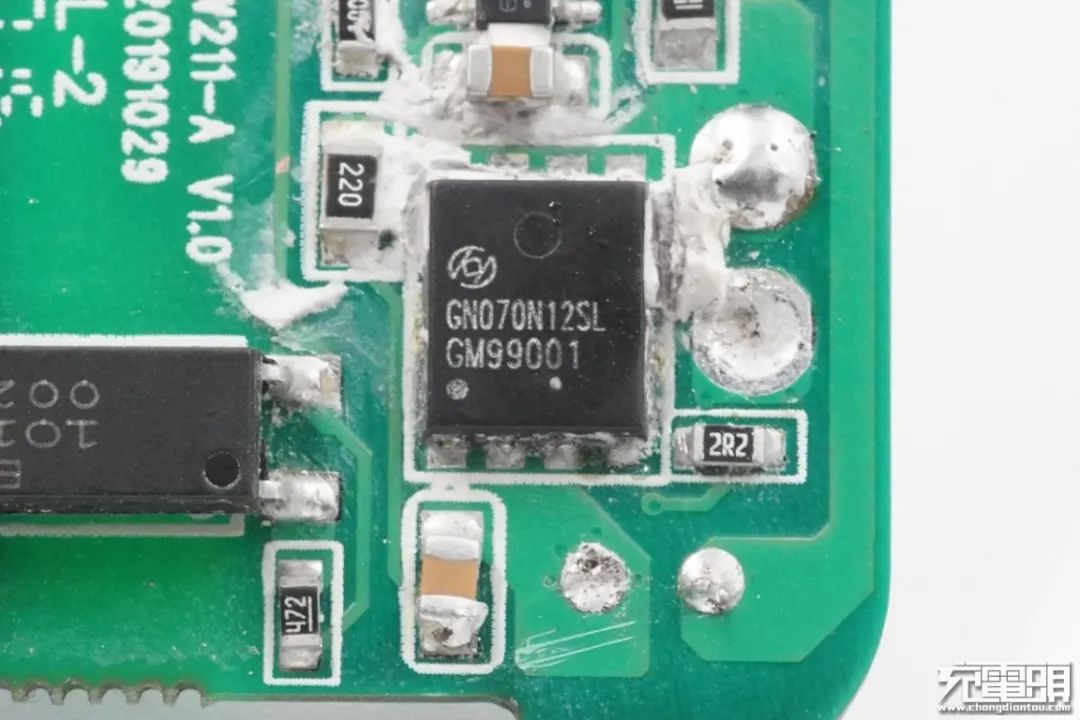

次级同步整流MOS采用恒泰柯HGN070N12SL，NMOS，耐压120V，DFN5X6封装。

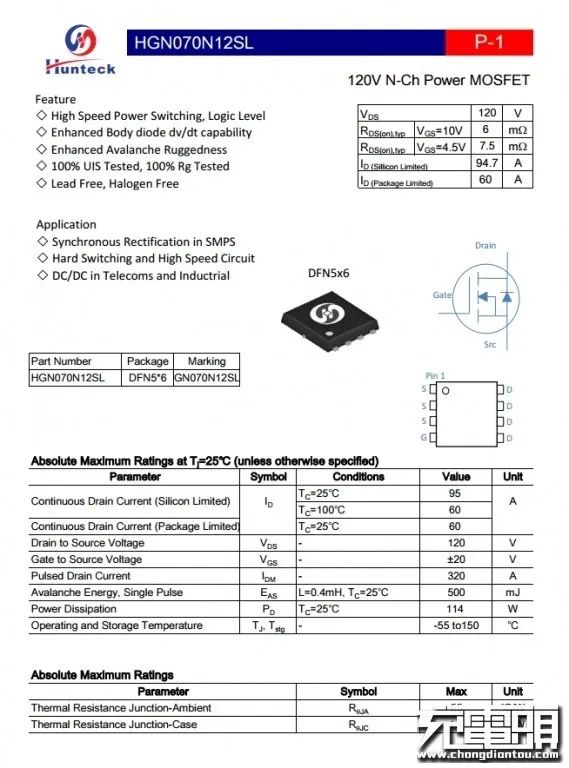

恒泰柯HGN070N12SL资料信息。充电头网了解到，采用这款MOS的产品还有魅族65W氮化镓充电器、电友65W 2C1A氮化镓快充充电器、ROCK 65W氮化镓快充充电器等。

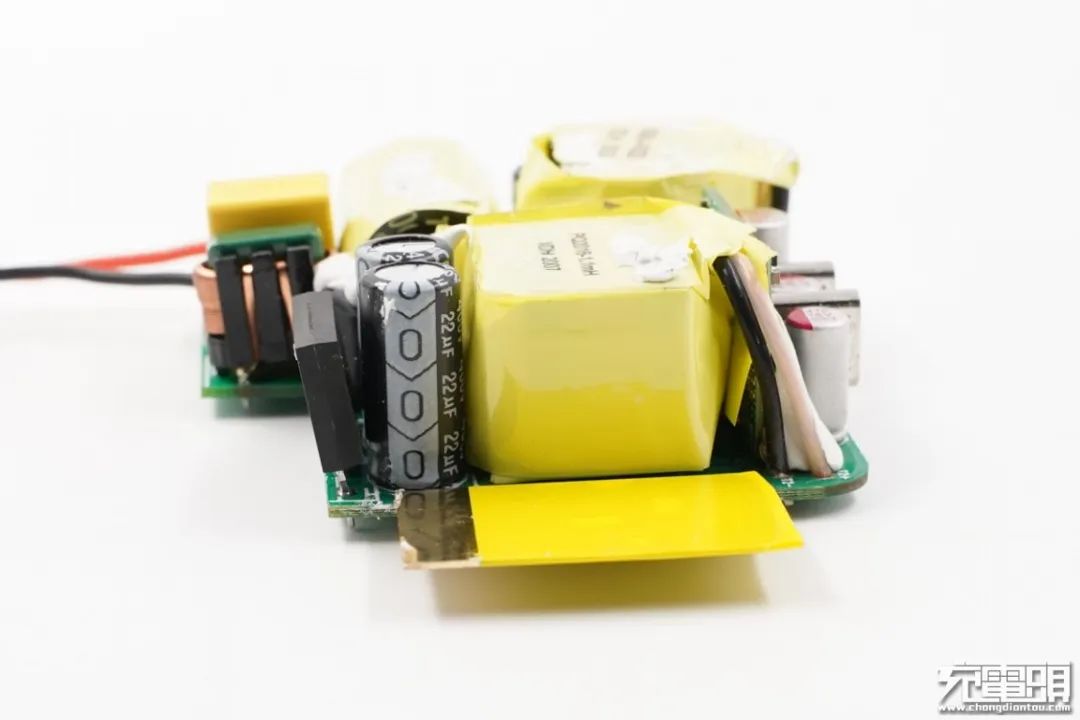

板子另一侧焊接USB-C1电路的元器件。

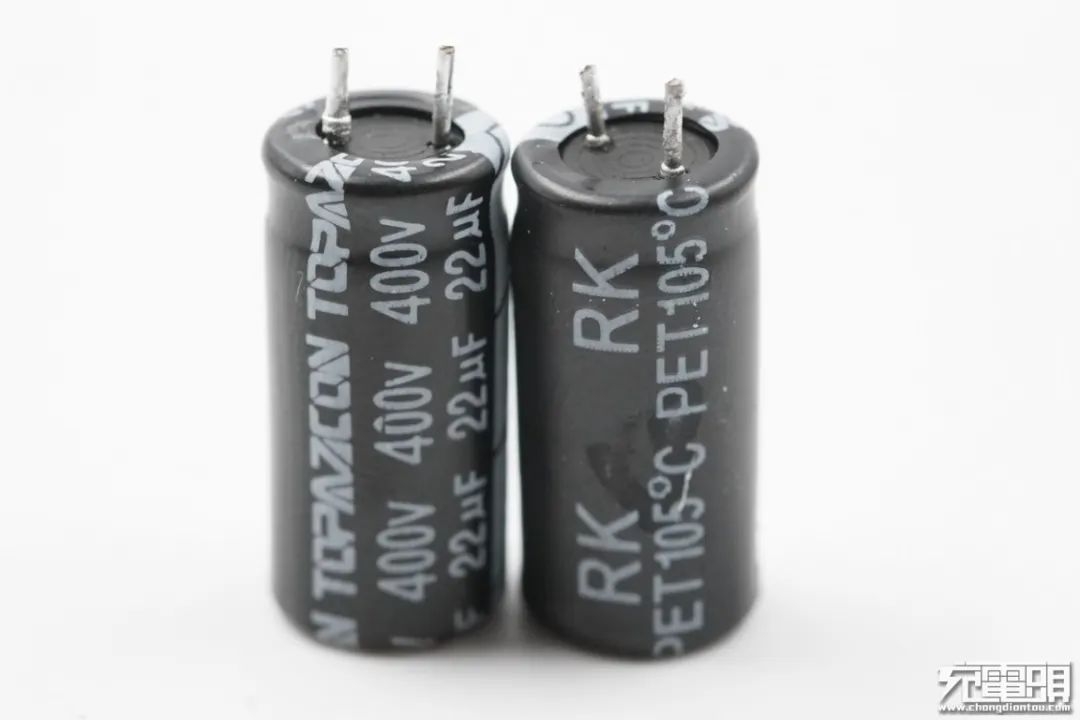

两颗高压滤波电解电容规格均为400V 22μF。

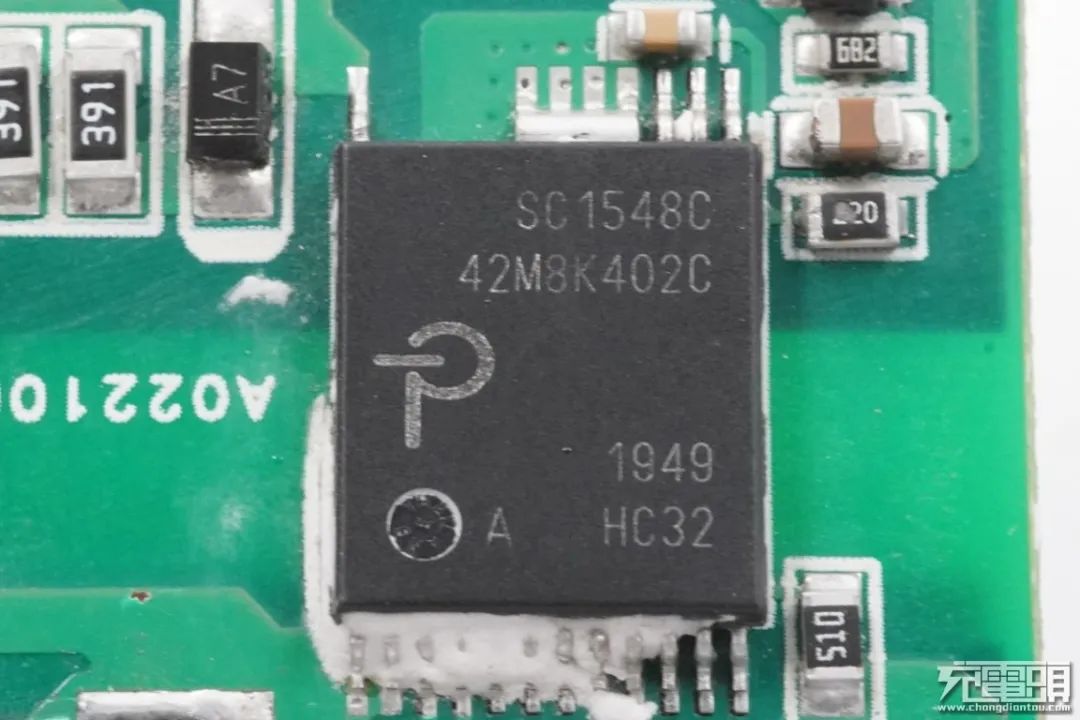

来自PI的主控芯片SC1548C，内置反激式控制器、初级开关管，以及次级测检测和同步整流控制器，此外还带有HIPOT隔离保护的集成反馈链路，集成度非常高。使用时无需搭配光耦，内建多重保护功能，用于USB PD 18W输出。

充电头网了解到，采用PI快充芯片的产品还有诺基亚7原装充电器AD18-WU、小米6电源适配器、紫米APB01双模智能充电器、DVE帝闻多合一快充充电器、ZMI紫米六位延长线插座CX05等。同时，PI的快充芯片还被苹果、OPPO、ANKER、三星等知名品牌的数十款产品采用。

变压器特写。

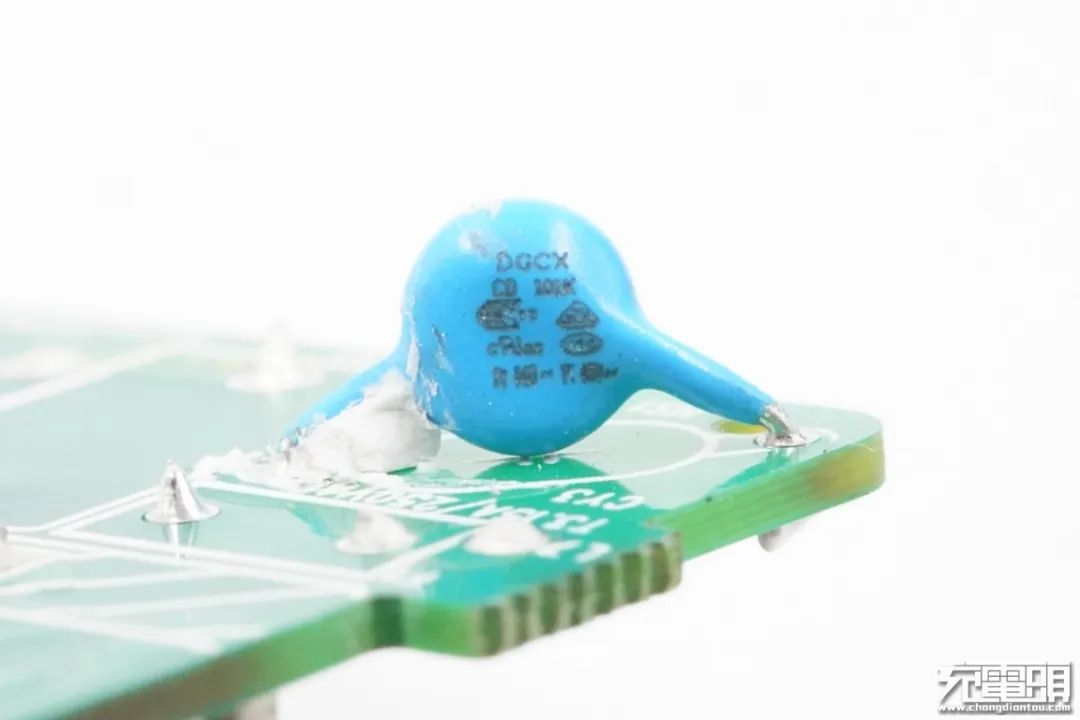

另一颗Y电容特写，焊脚外套有绝缘塑料管。

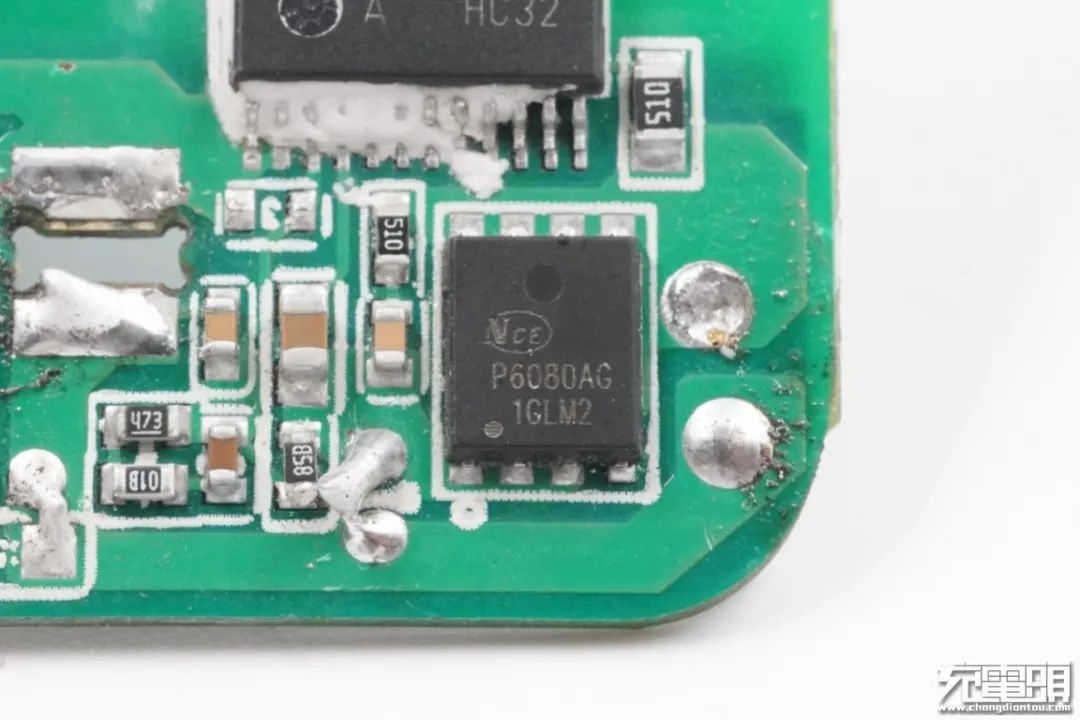

次级同步整流MOS采用新功率NCEP6080AG，NMOS，耐压60V。

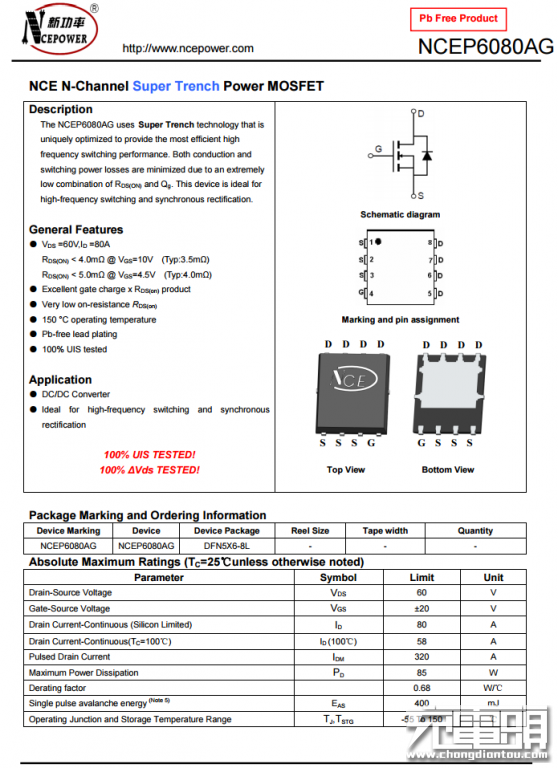

新功率NCEP6080AG资料信息。

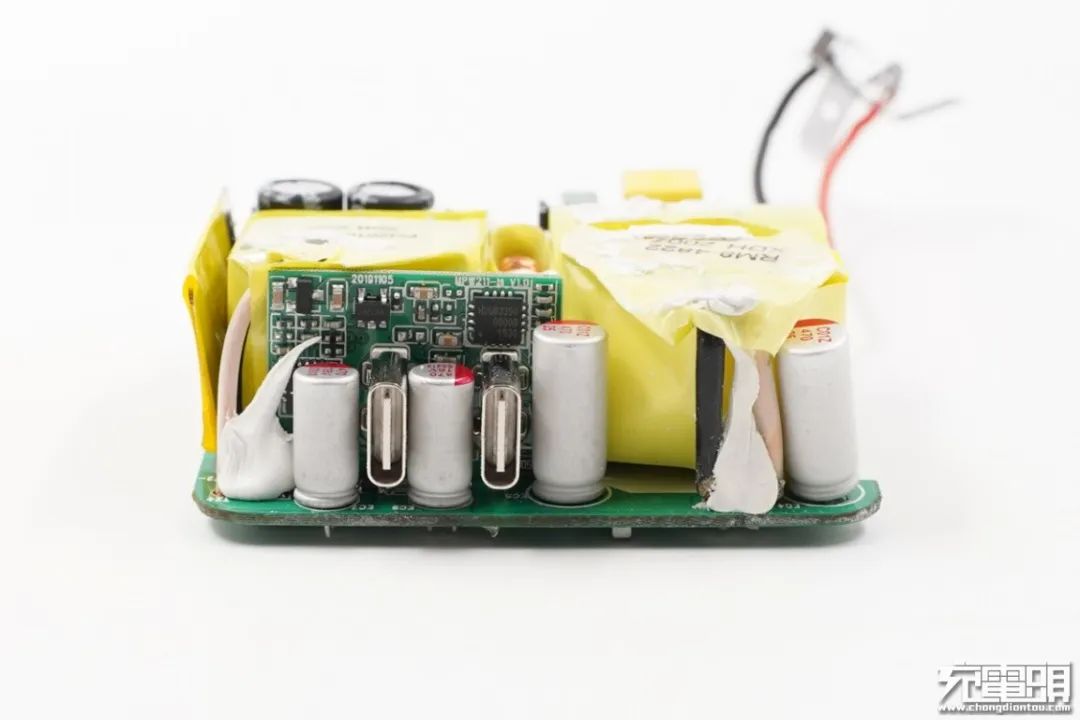

输出端一览，变压器输出线以及协议小板打胶固定，此外还有四颗滤波固态电容。

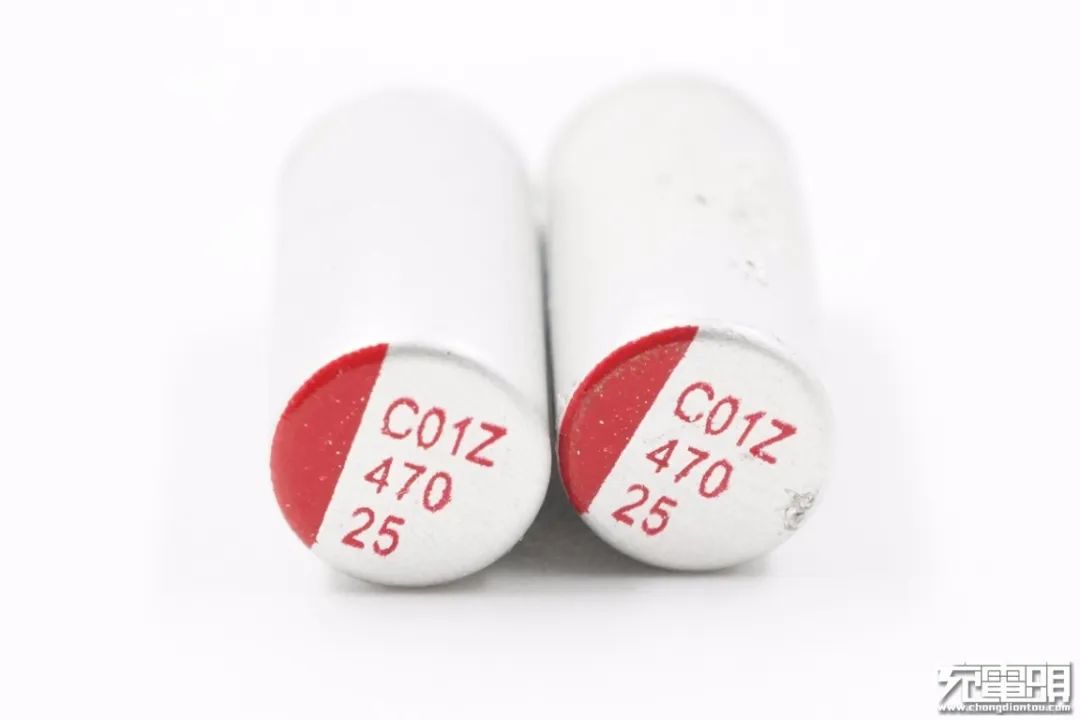

固态电容规格均为25V 470μF，两颗并联作为USB-C2口的次级侧同步整流输出滤波。

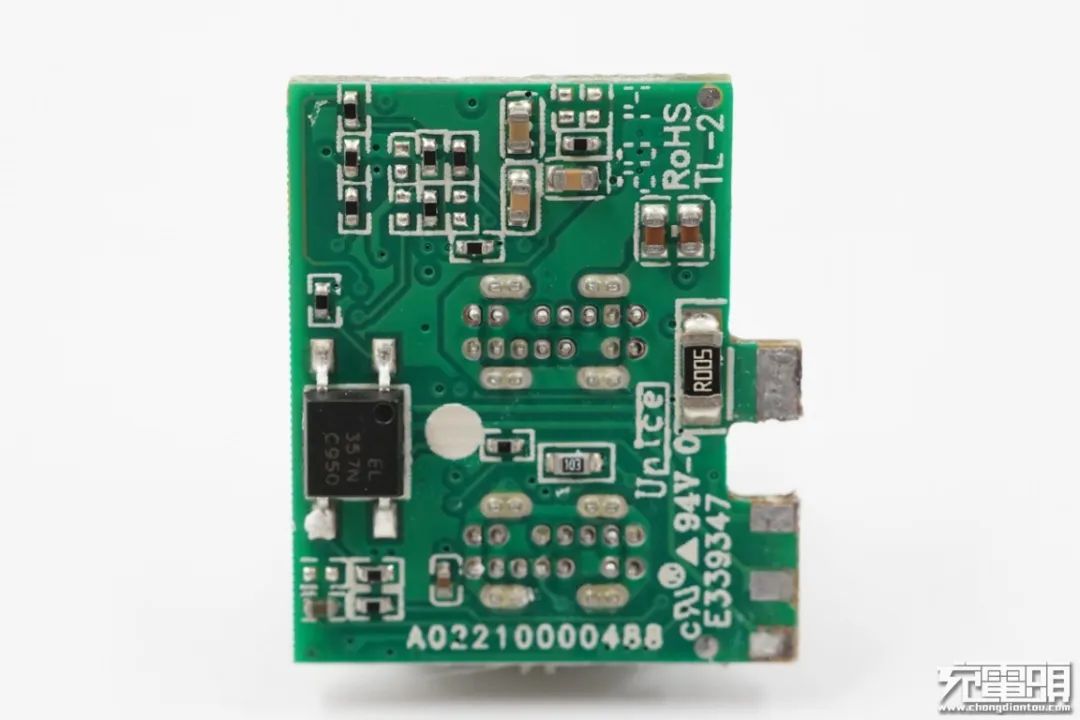

PCB板背面一览，有一颗亿光EL 357N光耦，用于控制输出功率。

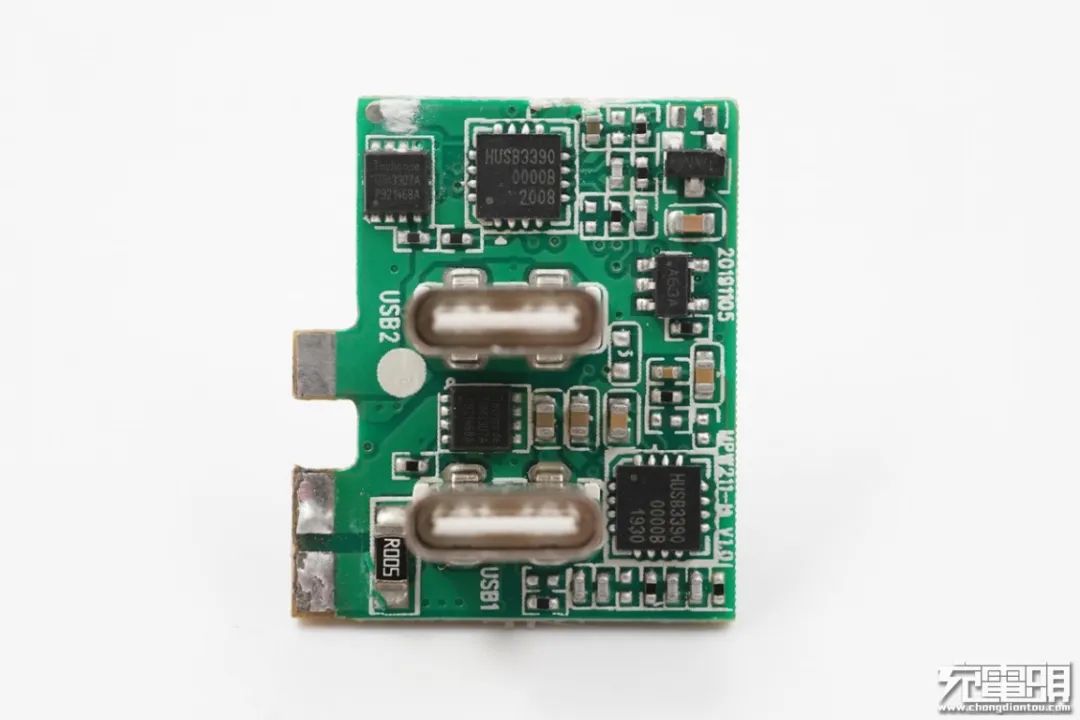

协议小板正面一览，两个USB-C口均采用的是慧能泰HUSB339协议芯片以及泰德VBUS开关管。

LM321 单运放，用来检测18W接口输出功率，控制50/60W输出协议。

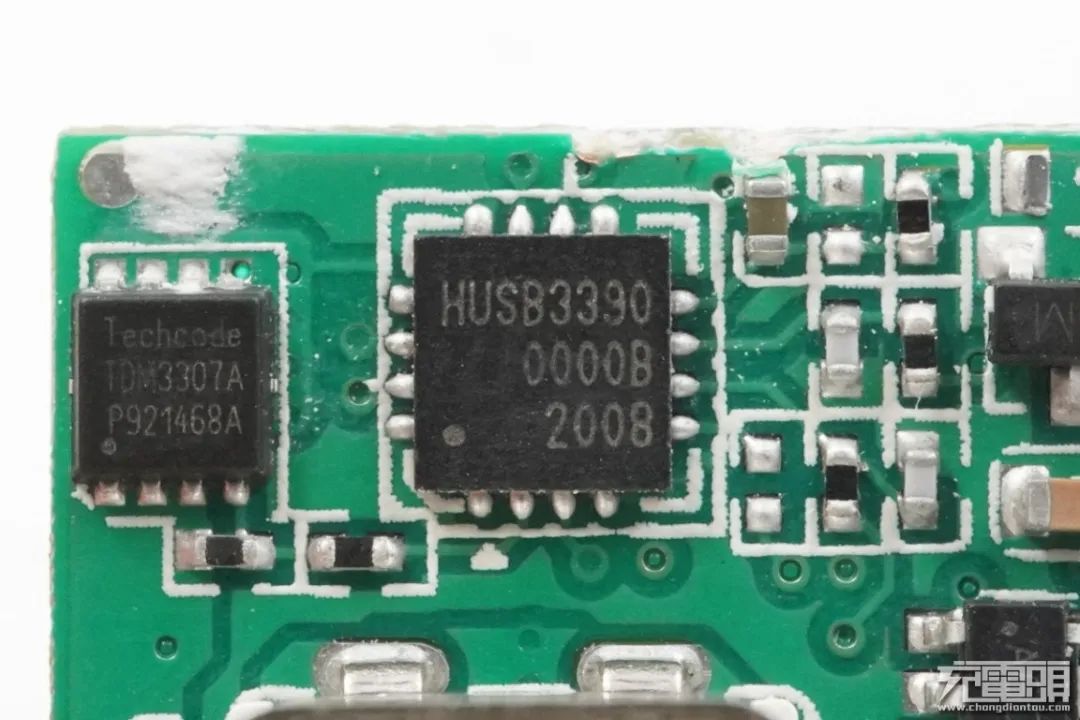

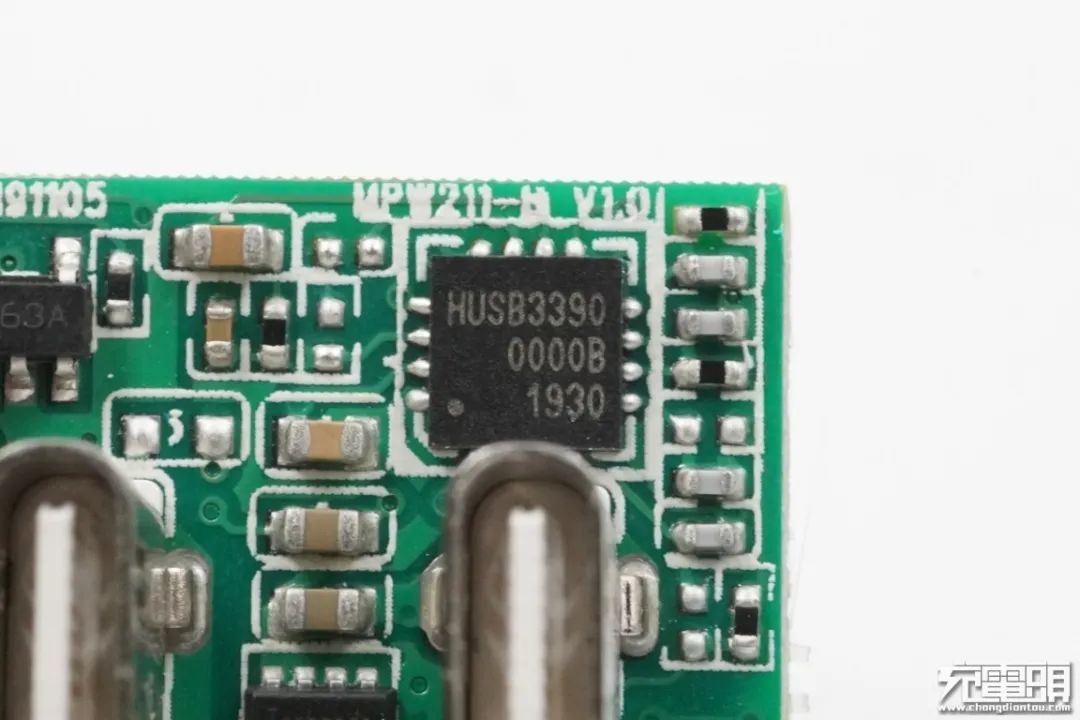

USB-C2口的协议芯片特写。HUSB339是一颗高性能、高集成的USB Type-C Power Delivery（电力传输）控制器，集成了PD2.0、PD3.0、PPS、QC2.0/3.0、BC1.2、5V2.4A等充电协议；支持SOP-14L和QFN-16L两种封装模式；适用于电源适配器、车载充电器、移动电源等应用场合。HUSB339芯片已经通过了USB PD3.0认证，TID 62。

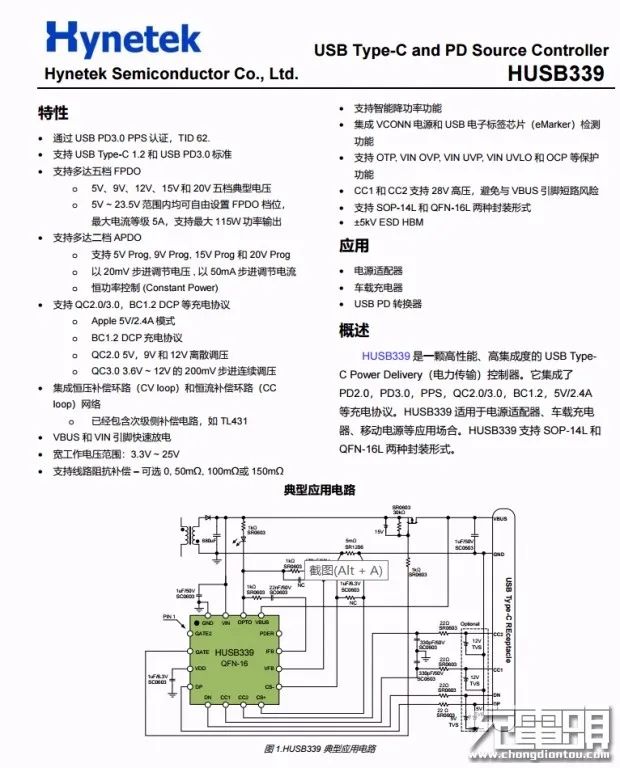

慧能泰HUSB339资料信息。

充电头网了解到，采用慧能泰HUSB339芯片的还有SlimQ 65W氮化镓USB PD快充充电器、图拉斯24W 1A1C快充充电器、图拉斯30W 1A1C USB PD快充充电器、美顺和30W USB PD快充充电器、南孚Aircharge 65W PD快充充电器、爱否开物1A1C 65W PD快充充电器、belkin 30W USB PD快充车载充电器等多款产品，芯片性能获得客户高度认可。

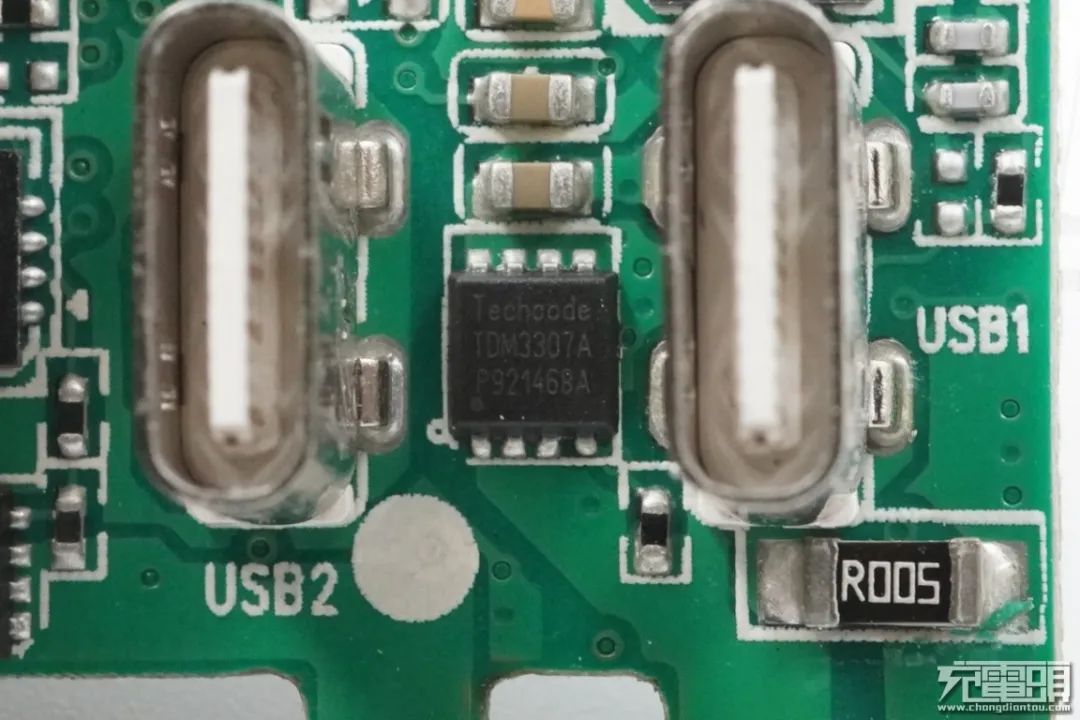

USB-C2口输出VBUS开关特写，泰德TDM3307A MOS管，PMOS，耐压30V。

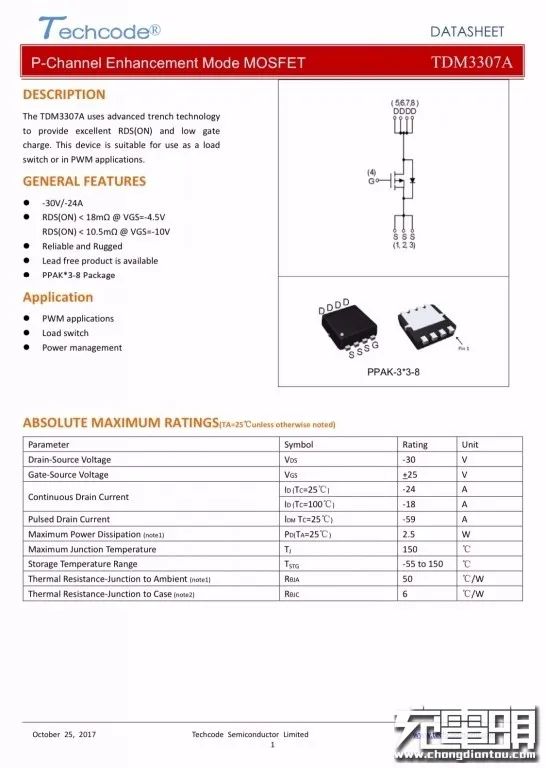

泰德 TDM3307A 规格资料。

USB-C1口的协议芯片和VBUS开关特写。

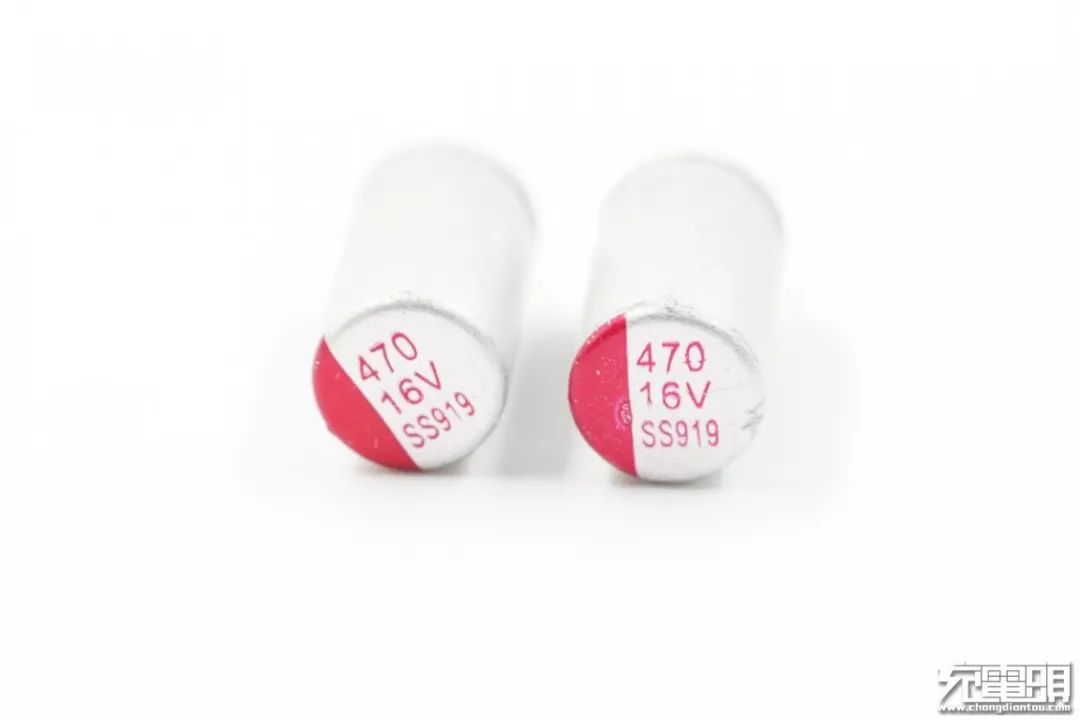

USB-C1口输出滤波固态电容，规格均为16V 470μF，来自扬州升阳电子。

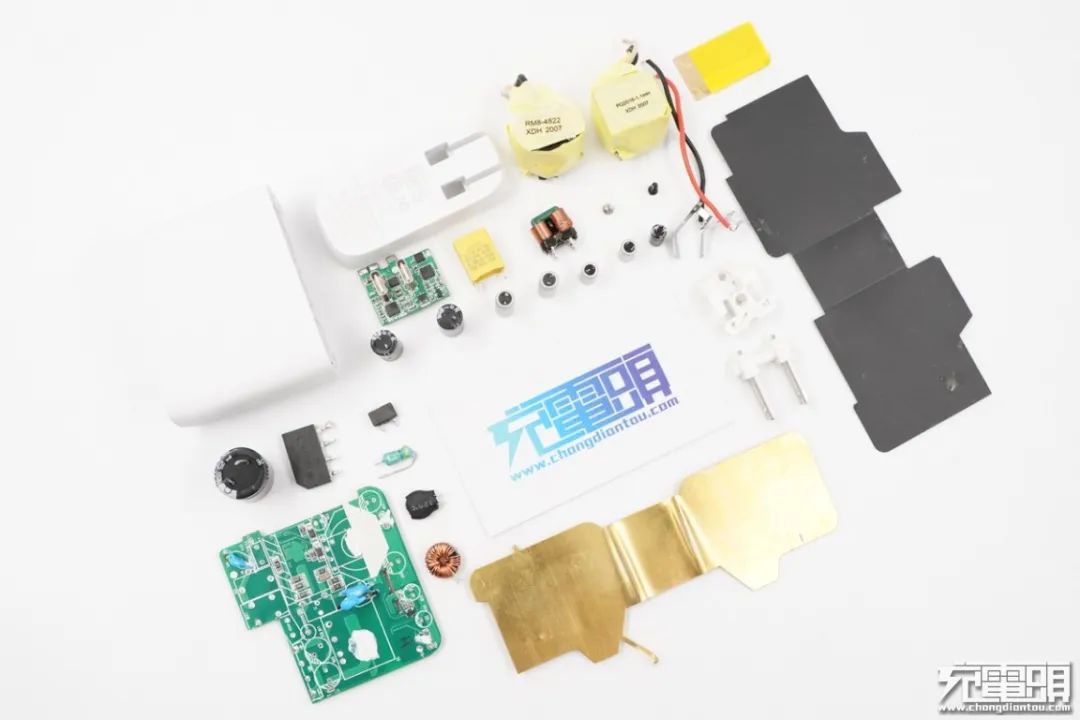

全部拆解完毕，来张全家福。

充电头网拆解总结

贝尔金这款68W氮化镓快充充电器主体机身壳磨砂处理，两侧弧面过渡，配备可折叠插脚，携带方便且使用手感好。两USB-C口均支持USB PD3.0快充标准，C1口具备5V3A和9V2A电压档位，C2口具备5V3A、9V3A、15V3A、20V3A四组电压档位。双口可同时进行快充输出，可以满足MacBook Pro和iPhone 11 Pro同时快充需求。

充电头网通过拆解了解到，这款充电器内部由两路独立电路组成：充电器AC-DC部分，USB-C1电路由PI主控芯片SC1548C搭配新功率MOS组成；USB-C2电路，则由安森美初次级控制器分别搭配纳微GaN功率芯片以及恒泰柯MOS组成。并且两个接口均采用慧能泰HUSB339作为协议识别，并支持功率智能分配，为多口USB PD快充提供最佳解决方案。

充电器两路电路层次分明，布局有条理。PCB板上下以及两侧配有黄铜散热片帮助散热，电容、变压器以及主要发热芯片打胶处理，保证内部稳定性和散热性能，产品整体设计、用料和做工都可圈可点。
