SpringSoft领跑EDA：laker3帮你解决最棘手的问题

    还在为设计定制IC版图时越来越复杂的布局、绕线与冗杂的版图寄生问题等费神么？还在苦于设计更加复杂的最新的20nm定制版图么？快来看看SpringSoft近日推出了什么好的解决方案吧！

    全球EDA领导厂商SpringSoft4月25日宣布，推出了其第三代Laker定制IC设计平台与模拟原型(Analog Prototyping)工具。该产品系列对于模拟、混和信号、定制数字设计与版图提供完整的OpenAccess(OA)环境，并在28与20纳米的流程中，优化其效能与互操作性。

   Laker3系列产品由Laker 先进设计平台、 Laker定制版图系统、Laker定制布局器与绕线器与新的 Laker模拟原型工具组成。旨在让设计人员在可视化的条件下，能够在单一的定制IC版图环境中工作，执行用于混合信号或者定制数字设计中的数字顶置单元与标准单元的布局与绕线作业，从而减少设计人员精力与时间的浪费。同时，这个平台提供OA的效能，引进下一代的版图技术，特别为28纳米与20纳米的设计规则进行调校，并以互操作性制程设计套件(iPDK)与第三方工具整合，全力支持多厂商设计流程。

    SpringSoft企业市场营销副总裁Mark Milligan表示：“作为全球第四大EDA厂商，我们跟其他厂商不同，他们主要提供一套完整的配套解决方案，而我们的专长是针对某一点，提供最好用的工具来解决工程师们认为最繁琐最痛苦的问题，节省他们的时间与精力。并且我们的平台是开放的，可以与其他厂商的工具结合使用。”

    那么Laker3系列到底好用在哪里呢？

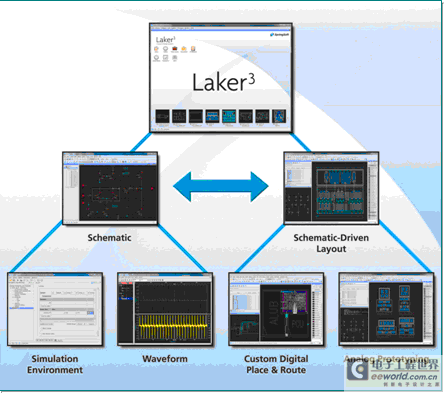

Laker3平台

    Laker3平台建立在效能导向的基础架构上，它有多线程、新的超快绘图能力、与比Si2 的OpenAccess快2-10倍的读写速度。它还具有现今惯用的最新图形使用界面（GUI），如窗口分页、崁入窗口、和Qt的外观和感受提供更具生产力和个性化的用户体验。设计输入、定制版图、定制数字布局与布线、和模拟原型工具共享相同的执行程序，建立一个统一的环境，使工具之间可以传递设计内容。这种从设计前端到后端的流程，能够充分利用约束条件驱动设计自动化、电路驱动版图（SDL）、ECO(Engineering Change Orders)流程的好处，以提高整体的准确性和效率。

28nm及其以下解决方案

    另外，由于如今28nm、20nm等的支持工艺越来越复杂，Laker自动化工具的规则驱动(rule-driven)采用新的DRC引擎，可解决20纳米的中繁琐的设计规则，如双模式曝光（double patterning）等。在新的模拟原型设计工具方面，SpringSoft还提供了业界唯一的自动产生约束条件的解决方案，帮助设计者自动分析电路，提供多组版图解。Laker自动化功能从前仅支持MCell™参数化组件，从这个版本开始支持可互通的PyCells。

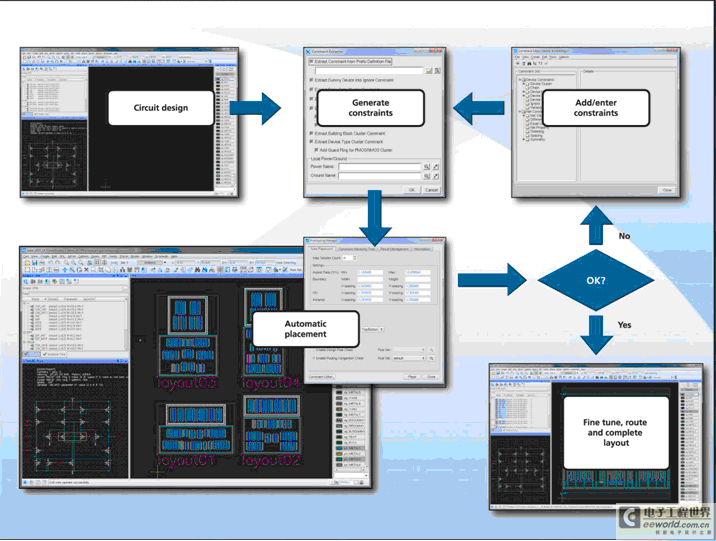

新的模拟原型工具 (New Analog Prototyping Tool)

    新的模拟原型工具提供业界唯一的自动产生约束条件的解决方案，，它将自动分析先进制程效应的流程，并产生约束条件以指引电路版图。这个快速的原型流程使得设计循环变成更可预测，相较于传统方法，用更少的时间就可提高工作效率，而不需要浪费在版图设计完后的事后调整。其主要特点为：可以自动产生多组没有DRC错误且可布线的选项，阶层式的架构可以处理上以千计的晶体管，开放的平台完全支持所有工业标准的参数化组件格式，包括：MCells, PyCells, C++ PCells, 和 Tcl PCells。

    “Laker3具有很好的开放性与互操作性，其优越的性能与独特的自动化能力将会为使用者带来很大的方便。” Mark Milligan表示。

    谈起Laker这个名字的由来，SpringSoft的中国区技术服务总监匡一宁还饶有兴致地讲述道：“这个产品的名字叫Laker，并不是因为它的设计者喜欢洛杉矶湖人队，而是想到做layout的工程师通常都很辛苦，我们想通过Laker来把工程师的辛苦转移给机器，从而减轻工程师的工作量。”

关于SpringSoft

    springsoft成立至今已有15年的时间，是第一家在亚洲公开上市的EDA公司，所提供产品能加速工程师对于复杂的数字、逻辑、混合信号集成电路 (ICs)、特殊应用集成电路 (ASICs)、微处理器、及片上系统(SoCs) 设计、验证及侦错。其主要产品线有两条，一个是在数字设计的侦错领域的verdi，而laker则专注于模拟设计版图领域。上个月，SpringSoft推出了其第三代侦错平台Verdi3（见“SpringSoft推出第三代侦错平台Verdi3”）。去年开始，SpringSoft也连续发布了许多新的产品，并拥有很好的客户满意度。

    “电子市场正在发生比较深刻的变革，从后PC时代进入了智能移动设备的时代，并有两大特点：芯片的集成度更高，模拟部分也变得越来越重要。应这样的时势，SpringSoft的两个产品线则正好针对这两大趋势，数字部分的侦错产品verdi主要针对高集成度的复杂的数字设计，而laker产品线主要针对先进制程上的模拟设计。” 匡一宁总结道。
