首款挖孔摄像头手机：Galaxy S10+拆解评测

三星刚刚推出的全新Galaxy S10系列，在硬件上的采用了诸多创新的科技，加上性能的提升使得其成为目前安卓系列最具代表性的产品。小E当然不会放过这它。这不，工程师小哥哥刚刚将它拆解完，小E就来和小伙伴分享了。

配置一览

第一步，回顾配置。（特别说明小e给出的屏占比＝屏幕可视显示面积÷整机尺寸。屏占比计算方式不同或与官方数据存在误差）

SoC：搭载高通骁龙855处理器 7nm LPP工艺

屏幕：6．4英寸三星Super AMOLE屏丨分辨率3040x1440丨屏占比88．7％

存储：8GB RAM＋128 ROM

前置：10MP＋8MP

后置：12MP广角主摄＋12MP长焦＋16MP超广角

电池：4000mAh锂离子电池

特色：屏下超声波指纹识别 ｜ 反向无线充电 ｜ IP68防尘防水 ｜ 智能可变光圈 ｜ 水碳冷却系统 ｜ 屏下前置摄像头

摄像头原理

10MP＋8MP像素屏下摄像头。支持自动对焦。

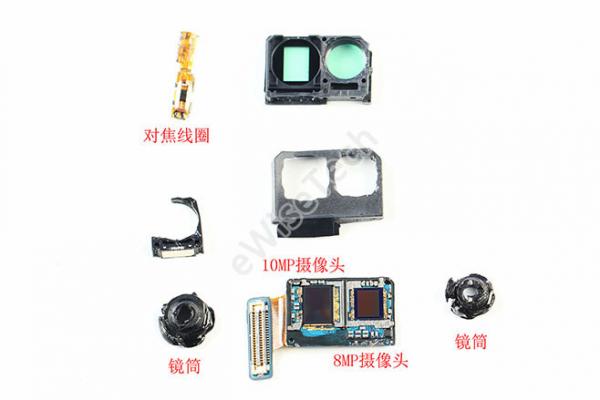

前置摄像头支持自动对焦功能，这在手机上还是比较少见的，下图为前置摄像头拆解集合图， 我们可以看到前置摄像头带有线圈。当线圈通电时产生磁场，通过磁铁产生移动，从而实现自动对焦功能。

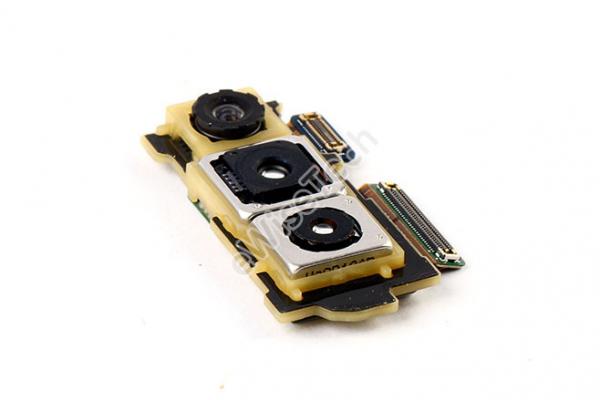

后置摄像头，从近到远分别为12MP长焦＋12MP广角主摄＋16MP超广角，支持OIS防抖，并且主摄支持F1．5／F2．4智能可变光圈。

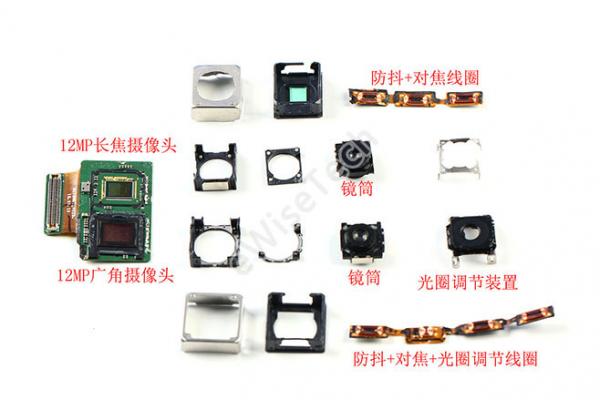

主要的后置12MP长焦＋12MP广角摄像头为一个模组，我们将它拆开后，可以看到里面有多个部件。包括实现摄像头防抖的线圈。另外由于带有智能可变光圈，所以拆开的模块中有一个智能调节模块。

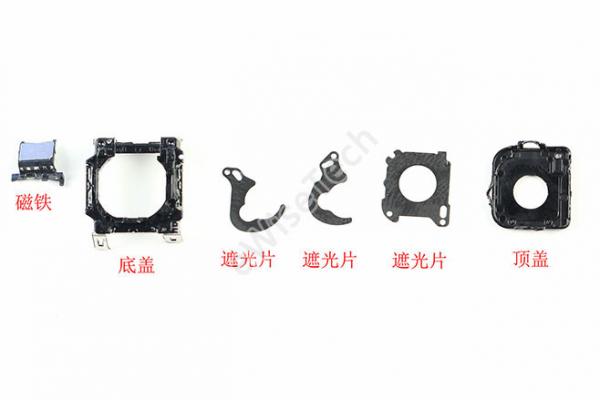

接着我们再把光圈调节装置拆了，它主要由顶盖、底盖、磁铁和3片遮光片构成。其可变光圈原理为： 利用摄像头内线圈通电后产生的磁力吸合磁铁，带动可调光圈装置内遮光片的开合动作，改变镜头的进光量，从而起到改变光圈的作用。

拆解步骤

看完摄像头模块后，我们从头开始看S10＋的拆解过程。

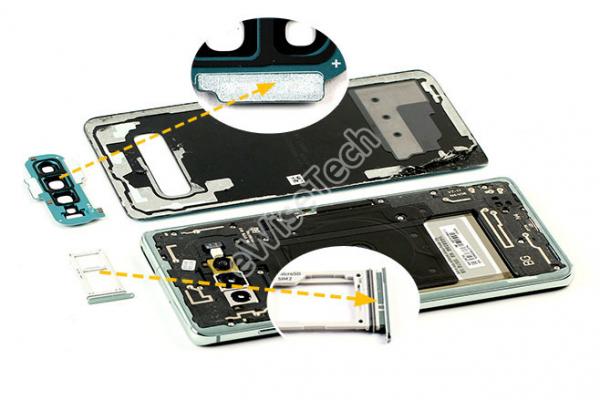

先用卡针取下带有防水胶圈的SIM卡托。S10＋为玻璃后盖，后盖粘性较强，通过热风枪加热至200度，并借助撬片撬开。撬开后，可拿下后置摄像头保护盖盖，保护盖上贴有压力平衡膜，此膜通过平衡手机内外压力来减小手机内所承受的应力，且保护内部元器件不受日常生活中所使用液体的影响。

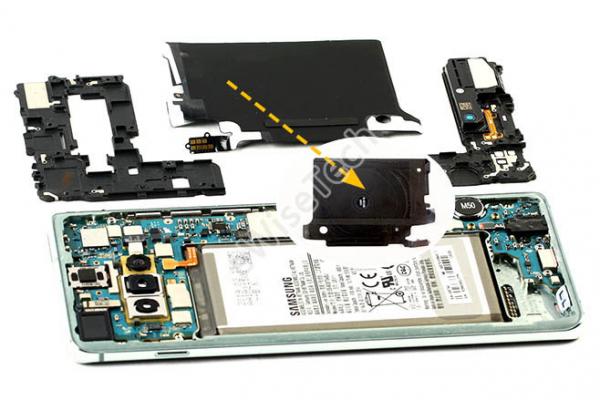

顶部与底部通过螺丝固定WiFi／BT／GPS天线、主天线／扬声器模块。通过触点连接的NFC／MST／无线充电线圈模块也可一起取下。线圈支持反向无线充电，除了可使用无线充电外，还可为其它支持无线充电的机器充电。

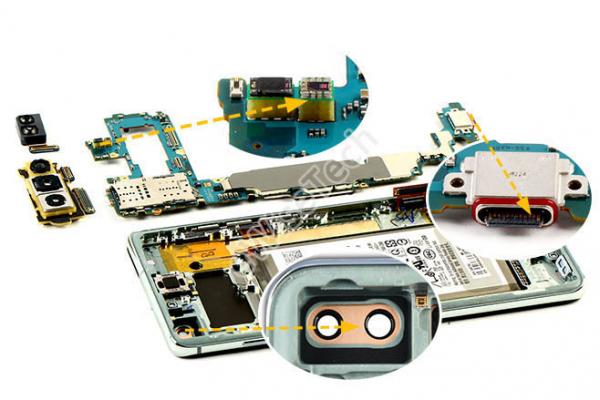

取下通过同样螺丝固定的主板后，断开连接口就可取下前后摄像头模块。前置摄像头固定凹槽内贴有缓冲泡棉。取下的主板可看到光线、距离传感器和USB Type－C接口都集成在主板上，光线和距离传感器通过基板来垫高，USB Type－C接口带有防水胶圈。
