上回说到了柔派手机的基础拆解部分，不知道小伙伴们有没有迫不及待的进入eWisetech提前查看？没有来得及看的不要着急，今天小e也如期而至分享关于折叠铰链及元器件信息啦！

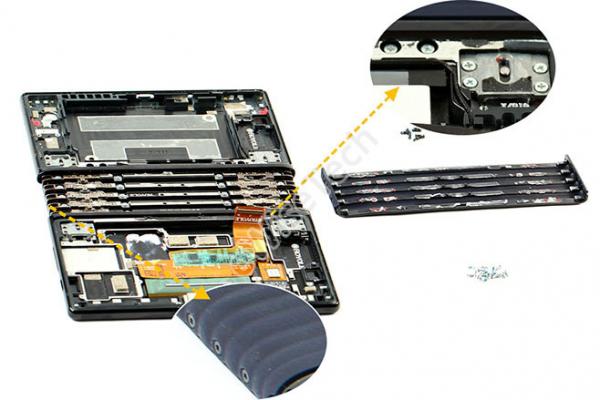

废话不多说直接进入拆解模式，折叠模块上有层硅胶套，是由两端十颗螺丝以及内支撑上的螺丝固定，在硅胶套内部中间位置有胶进行固定，在拆解硅胶套时要额外注意一下。

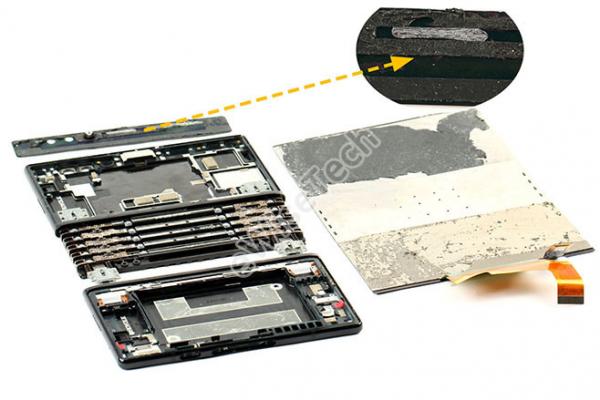

柔派在拆解屏幕时难度非常高。在前期拆解摄像头保护罩时我们就发现使用大量的胶。在屏幕方面，为了防止折叠时屏幕变形、起泡，更是在两侧屏幕背面全部贴胶。需要整体加热屏幕，再用撬片慢慢撬才可把屏幕拆解下来。

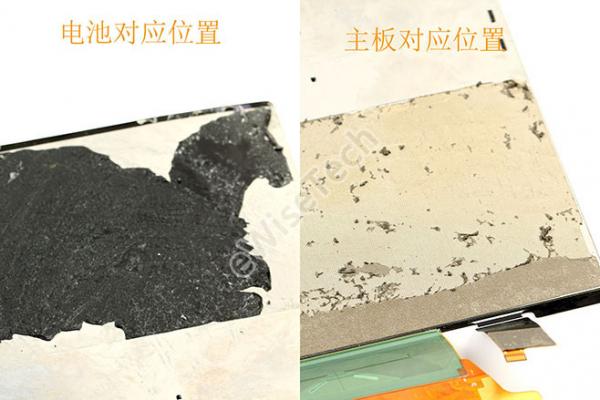

拆解下来后可以看到屏幕对应电池一侧是通过黑色双面胶进行固定，对应主板一侧这是通过导电胶布与背部贴片进行固定。

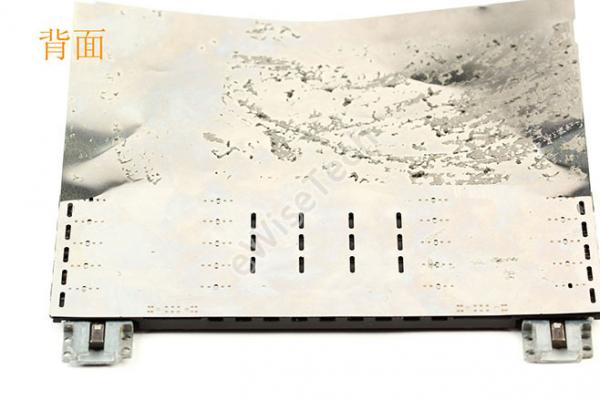

屏幕拆解完成时电池一侧的内支撑便可直接拔出，但折叠链条与主板一侧的内支撑还是通过背面的贴片固定在一起。并且在金属片上布满焊接触点。

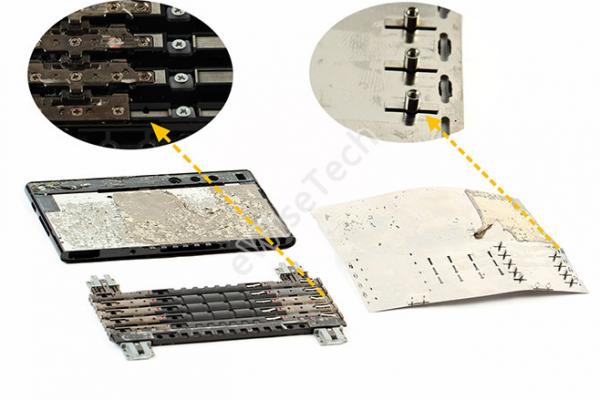

先分离折叠链条及内支撑，再取下金属片。金属片正反两面都贴有大面积导电布，将折叠链条正面的螺丝全部拧下，再将焊接触点依次撬下即可完成拆解。

柔派在整机共使用了139颗螺丝，用在折叠模块便是使用100颗。是近年来使用螺丝最多的手机。而折叠后的吸附是由左右两个内支撑边缘的磁铁。

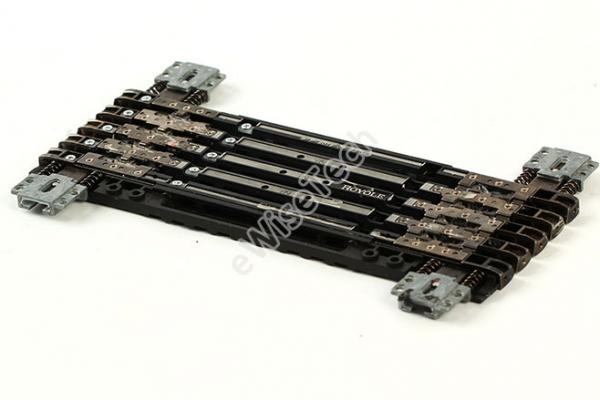

折叠模块主要采用焊接及螺丝连接，运动原理也并不复杂，铰链间通过齿牙啮合连接，与升降模块相同的是在铰链旋转时滑动槽也会有限位结构来限制它的旋转角度。
