东芝推出全新低压驱动光继电器系列

2019年6月11日，东芝电子元件及存储装置株式会社（“东芝”）宣布，其作为小型化尖端光继电器领域的业界领先企业，现推出了光继电器新家族（共五款），均采用业界最小型［1］封装S－VSONR4（2．0mm×1．45mm）。新产品适用于自动测试设备、存储测试器、SoC／LSI测试器和探针卡等。即日开始供货。

TLP34xxSRL系列（两款产品）和TLP34xxSRH系列（三款产品）都具备输入电压驱动特性。TLP3406SRL和TLP3407SRL支持1．8V（典型值）至3．3V（典型值）的直流电压范围，而TLP3406SRH、TLP3407SRH和TLP3412SRH则支持3．3V（典型值）至5V（典型值）的直流电压范围，上述特性能够提高对目前低压FPGA的兼容性。

这些新款光继电器采用微型S－VSONR4封装，需要2．9mm2的贴装面积，该封装与东芝的上一代封装VSONR4（2．75mm×1．45mm）相比，尺寸缩小大约27％。此外，这些光继电器都内置输入电阻，无需使用外置输入电阻，从而节省空间。微型封装及其空间要求有助于工程师设计出尺寸更小的测试板，特别是探针卡。它还允许增加电路板上的光继电器数量，以实现更高密度的解决方案。

尽管采用微型封装，但新款光继电器能够驱动较大电流：TLP3406SRx可驱动高达1．5A的电流，断态电压VOFF为30V，导通电阻Ron为0．2Ω（最大值）；TLP3407SRx可驱动高达1A的电流，VOFF为60V，Ron为0．3Ω。TLP3412SRH可驱动高达0．4A的电流（VOFF＝60V／Ron＝1．5Ω）。因此它们非常适用于多种测试设备的电源应用。所有这些新产品都确保支持高达110℃（最大值）的工作温度。

特性：

任意电压输入控制光继电器的最小封装：贴装面积2．9mm2（典型值）（截至2019年6月4日）；

控制信号采用双输入电压：直流1．8V（典型值）和直流3．3V（典型值）；

VOFF支持30V／60V，ION支持0．4A至1．5A。

应用：

自动测试设备（ATE）、存储测试器、SoC和LSI测试器和探针卡。

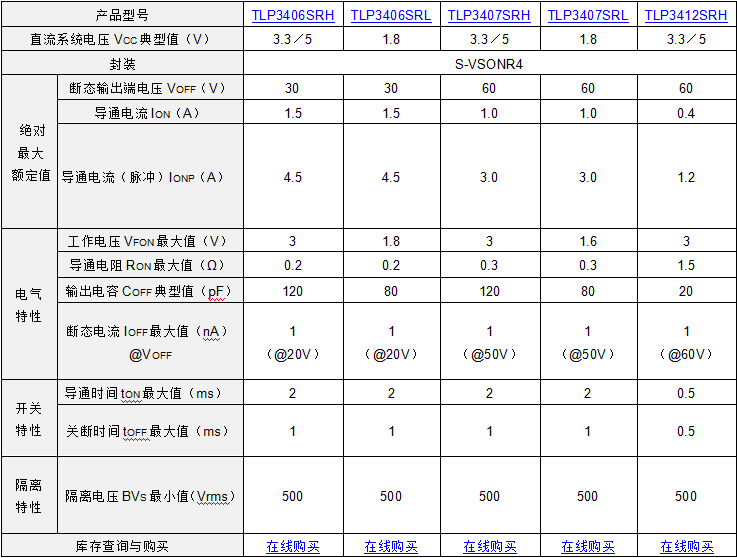

主要规格：

（＠Ta＝25℃）

注释：

［1］ 贴装面积2．9mm2。针对光继电器产品；东芝调查，截至2019年6月4日。

＊ 公司名称、产品名称和服务名称可能是其各自公司的商标。
