四声道扬声器的华为MediaPad M6拆解

今日小e要来讲讲华为的这款四声道扬声器平板，这四个扬声器模块是怎么放置和连接的平板，又是如何拆解呢？可以提前透露一下MediaPad M6整机拆解较为简单，拆解维护方便。还有更多详细的信息已经在eWisetech拆解频道上线了哦！

拆解

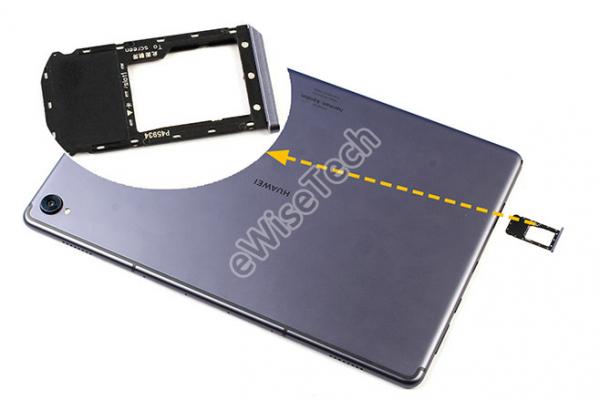

今天小e就先来说说拆解。首先M6平板的卡托与实体功能按键均位于平板右侧，取下使用塑料＋金属材料制造的卡托，我们在接缝处并没有看见防水材料。由于版本的不同这个卡托的第一卡位为密封状态。

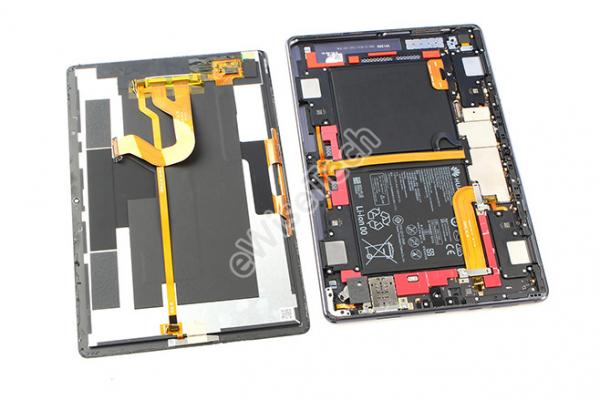

M6与其它平板的拆解方式相同，均从主屏幕拆起。屏幕和平板机身之间使用了粘性不是很强的黏胶贴合固定，对屏幕周边进行均匀加热后，再使用撬片很容易就能划开屏幕与机身间胶层。打开可明显看到机身内部有多块红色支撑缓冲橡胶支撑屏幕。

屏幕与机身间使用BTB连接器连接，屏幕软板接口处集成金属钢片一端为金属卡扣式固定，另一端使用十字螺丝固定，螺丝表面贴有白色防拆贴。

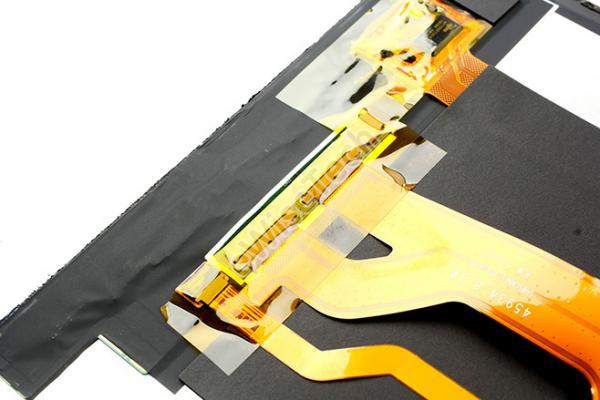

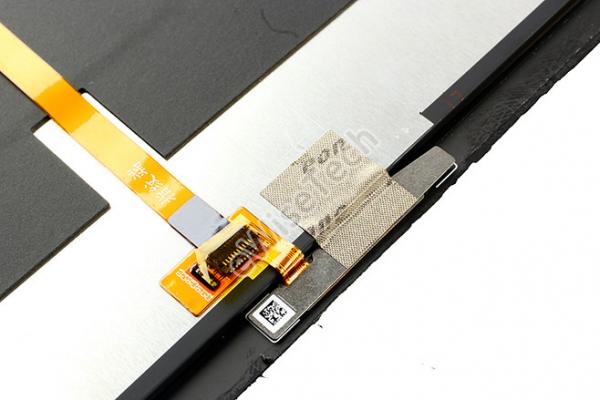

M6屏幕连接软板使用ZIF接口固定在屏幕背面的绿色电路板上，接口表面有半透明绝缘隔热膜贴合固定。

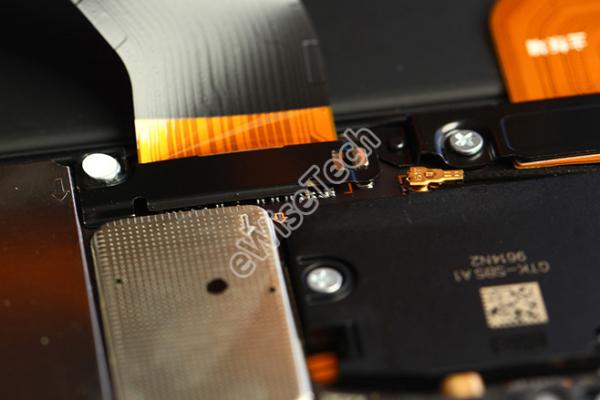

屏幕右侧中间位置为指纹识别器，识别器上有导电胶布贴合固定。

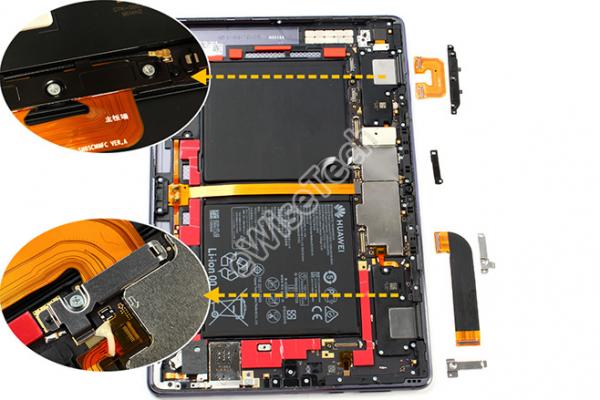

机身内部布局相对宽松，整机使用了51颗十字螺丝固定组件，三段式主板设计，一块天线PCB＋一块主控主板＋一块接口主板，三块主板之间使用两条软板相互连接，接口都用金属钢片和螺丝二次加固。

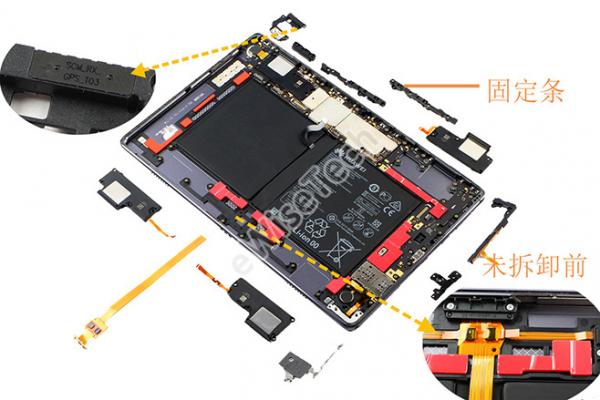

在顶部有半金属天线盖和三个塑料固定条辅助固定主板。4个扬声器分别位于平板机身四个角落，底部2个扬声器通过连接器固定在Pogo pin扩展接口软板上，软板采用BTB接口与主控主板连接，顶部的扬声器则通过ZIF连接器直接固定在主控主板右侧。平板顶部左侧有一个金属＋PC材质的天线盖，盖子上有GPS天线标识。

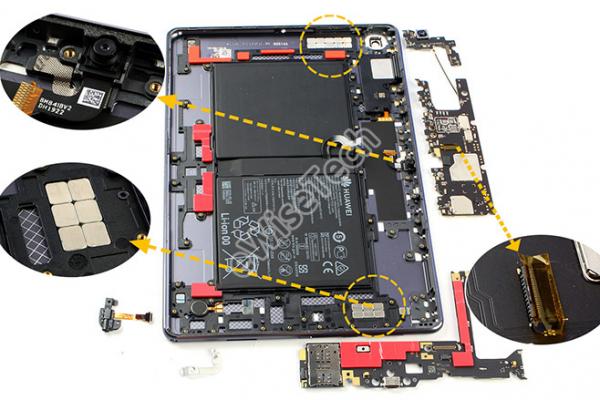

取下三块功能不同的主板。800万像素前置摄像头通过ZIF连接器与主控主板背面连接，连接器表面贴有一层黄色半透明绝缘隔热膜。机身两侧共有18块小磁铁用来吸附外接设备。

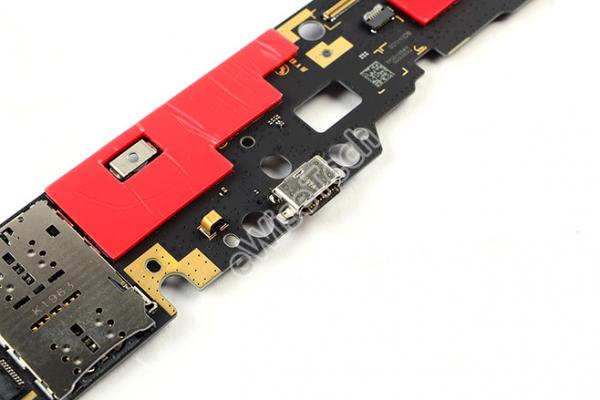

主板背面有一块区域为4G芯片预留的焊接区域。右侧接口主板正面贴有红色缓冲橡胶，主板上除了卡槽和USB Type－C接口外不集成任何芯片。

随后将电池拆下，电池使用黑色双面胶固定在中框上，中框居中位置还贴有石墨散热贴用于散热。
