5G毫米波峰值速率是怎么算出来的

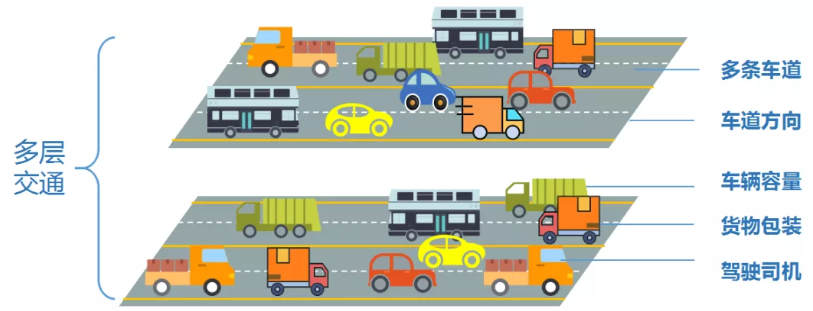

高速公路，可以通过多层交通、多条车道、车道方向、车辆容量、货物包装、驾驶司机等多个因素，提升通行能力。

我们把5G比作高速公路，那么，5G是如何提升自身通行能力的呢？5G毫米波，到底能有多快呢？

今天，我们就来算一算——多层交通

现代的公路经常是高架、立交，一层接一层，极大地提升了通行容量和效率。

这种多层交通，在5G网络里，其实就是手机和基站用相同资源进行同时收发多路数据的能力，也称作MIMO（多入多出）。

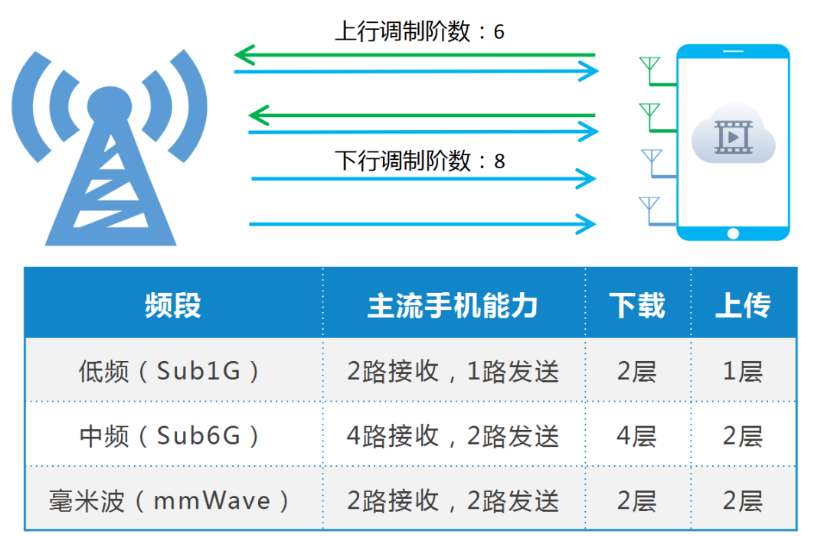

由下图可见，不同频段下，手机的能力是不一样的。在中国5G的主流频段3.5GHz或者2.6GHz上，手机可支持4路接收，2路发射；毫米波频段次之，能支持2路接收，2路发射；像700M这样的低频，覆盖能力好，但手机只支持2路接收，1路发射。

车辆容量

提升公路上车辆的容量，在5G里，就是提升“调制阶数”。调制阶数越高，相当于车厢越大，同时运载的比特数也就越多。5G采用QAM（正交振幅）调制，用信号不同的相位和振幅来表示不同的数据，下图是16QAM的图解，可以看出每个点根据振幅和相位的不同，可以代表不同的4个比特数据。 实际应用中，采用64QAM或者256QAM居多。在64QAM下，调制阶数为6，同时能发送6个比特的数据，共有64（2的6次方）种0和1的组合；同理，256QAM同时能发送8个比特的数据，共有256（2的8次方）种0和1的组合。

多车道（车道方向）

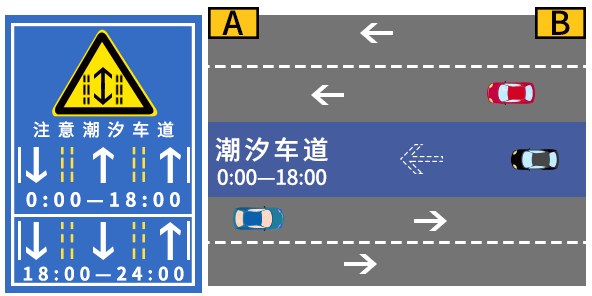

车道方向的分配，也能影响公路的运载效率。比如有的时候某个方向的车流密集，而另一个方向却空空如也，相当于道路只利用的一半，需要引入潮汐车道来优化。 由上图可以看出，潮汐车道在不同时间段的通行方向不同，以此来适配不同方向的车流变化。

类似的，5G主要采用TDD（时分双工）的方式，根据业务的需求，给上传和下载分配不同的时间长度，让资源利用率更优。

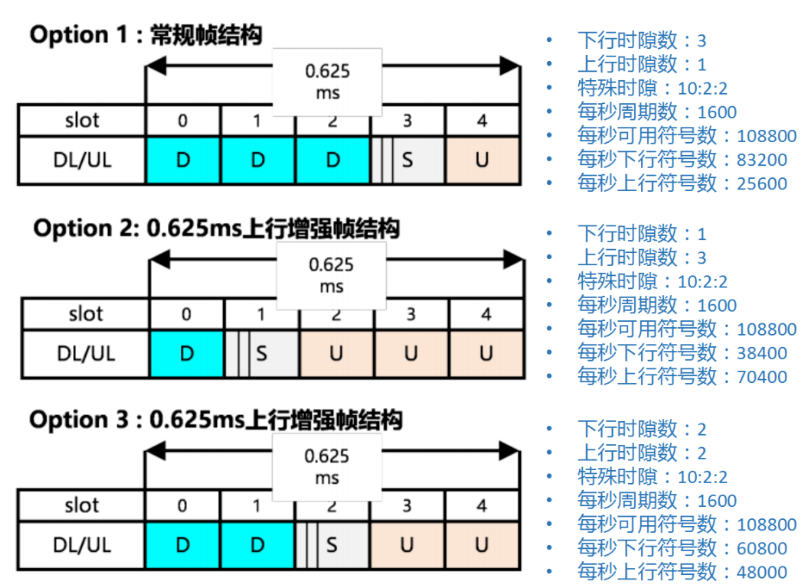

下面我们以毫米波的三种典型帧结构来说明TDD对上下行资源的灵活分配。在下图的帧结构中，0.625毫秒为一个周期，里面包含了多个下行时隙（D）和上行时隙（U），还有一个特殊时隙（S）用作上下行转换。

一般来说，大家上网时，不论是刷微博还是看电影，都是以下载为主，上传内容的时候很少。这就对应了帧结构选项1，也就是最常规帧结构：下行时间占比77%，上行占比约23%。

但是，对于高清视频监控这种视频上传为主的应用，帧结构选项1就明显不合适了，因此就需要用到选项2：下行时间占比35%，上行占比约65%。

同理，对于像远程视频会议这种既有下载，又有上传，两者的带宽需求差不多的应用，就需要给上下行时间的分配均衡一些，这就要用到帧格式选项3：下行时间占比56%，上行占比约44%。公路一般都有多条车道，不同的车辆可在不同的车道上并行不悖。5G也不例外，把自己的频率带宽划分成了多个小单元：子载波。

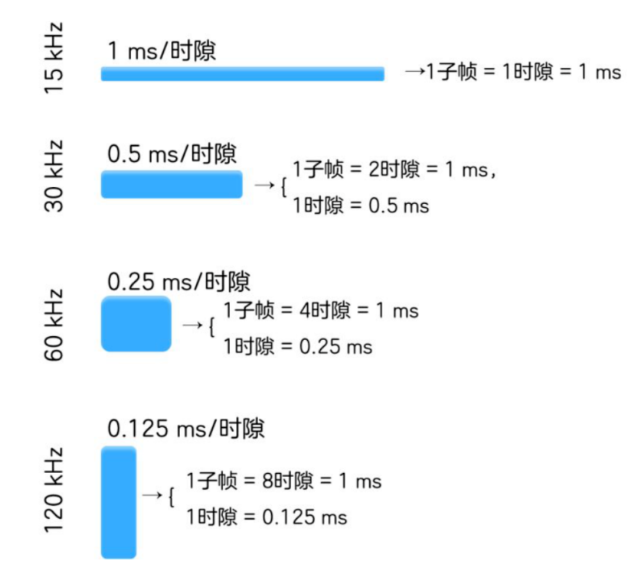

由频域上的一个子载波和时域上的一个符号组成的最小单位，被称作资源单元。资源单元的频率间隔跟时隙长度的乘积是一个定值，因此子载波间隔越小，时隙长度越大；子载波间隔越大，时隙长度越小。

5G低频一般采用15KHz子载波间隔，每个时隙长度为1毫秒；中频一般使用30KHz子载波间隔，每个时隙长度为0.5毫秒；毫米波采用120KHz子载波间隔，每个时隙长度仅为0.125毫秒。因此，毫米波可以支持更低的空口时延。子载波这个单位太小，5G就把12个子载波打包在一起，称作一个资源块（Resource Block，简称RB）。

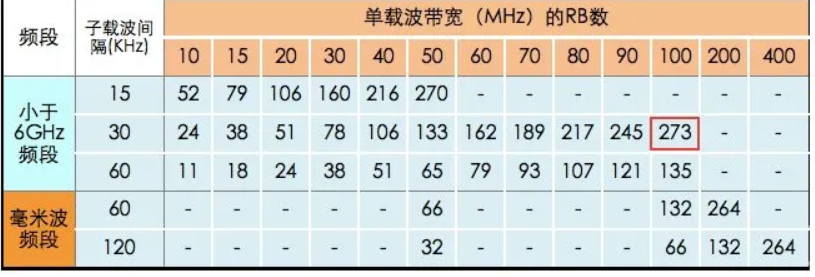

由下表可以看出，5G中频最大系统带宽为100M，含273个资源块；毫米波则最大系统带宽为400M，含264个资源块。 虽然毫米波的资源块稍小于中频，但它的时隙长度却要短得多，仅为中频的四分之一，因此同样时间内传输数据的效率也要高得多，上传下载速率还是有很大的提升。

货物包装

在公路运输中，需要给货物加上包装，保护泡沫等来防止货物磕碰损坏，因此即使把车厢全部装满，总有一部分是“无用”的。

5G也不例外，信道编码需要为数据加上一些冗余，用于检错纠错。当前5G协议支持的最高编码率为0.92578，也就是说传输的数据里面，最多有92.578%是有用的。

驾驶司机开车总得有司机，而司机占据的空间也是不能用来拉货的，这部分成本是必须要付出的。

对5G来说，也有一些资源单元用作控制信道，不能用来发送数据，这些系统控制用掉的资源就叫做“开销”。5G低频和中频的下行理论开销为14%，上行为8%；毫米波的下行开销为18%，上行为10%。

毫米波计算（示例）

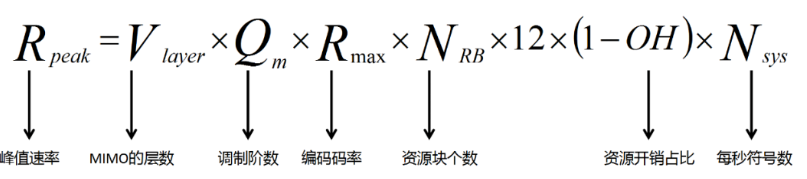

有了上面的这些信息，我们就可以计算手机能达到的5G峰值速率了。

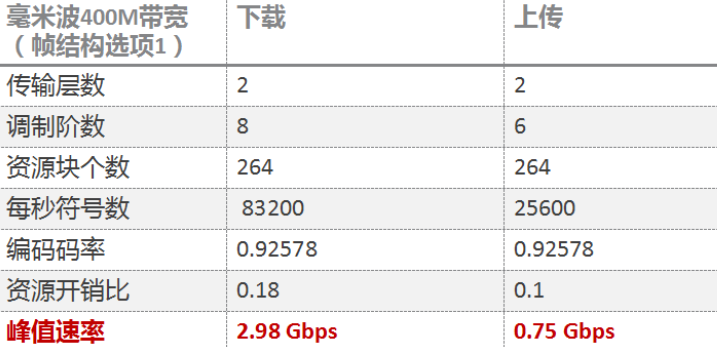

我们假设采用400M带宽的毫米波，采用帧结构选项1主攻下行，可以算得：下载速率2.98Gbps，上传速率0.75Gbps！
