询问 AI总结一下芯片专业术语

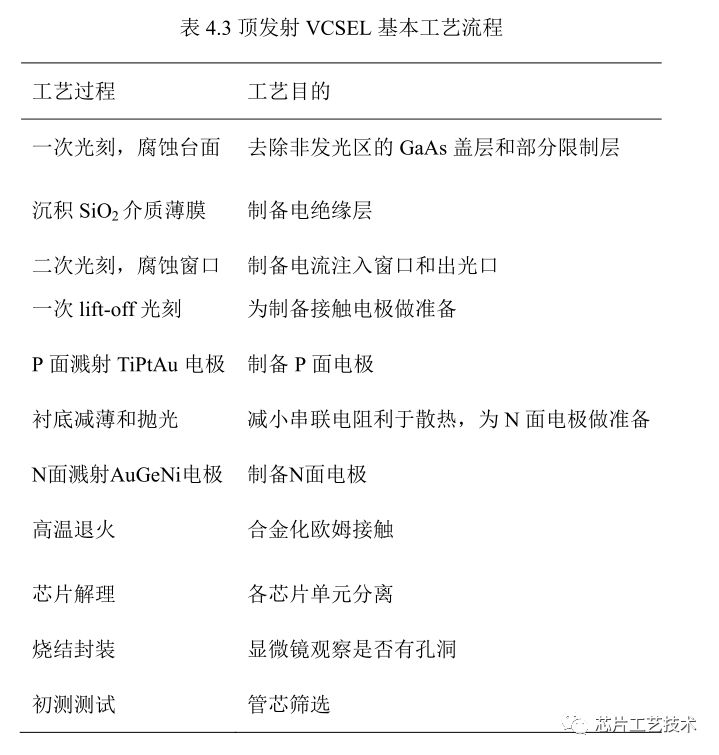

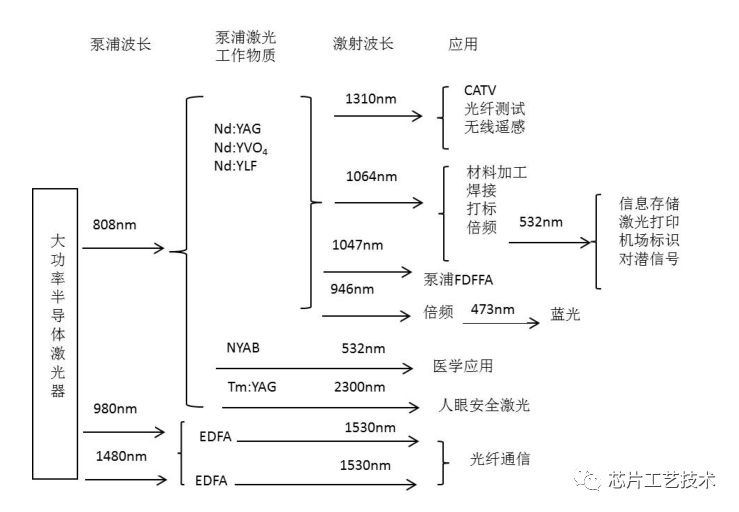

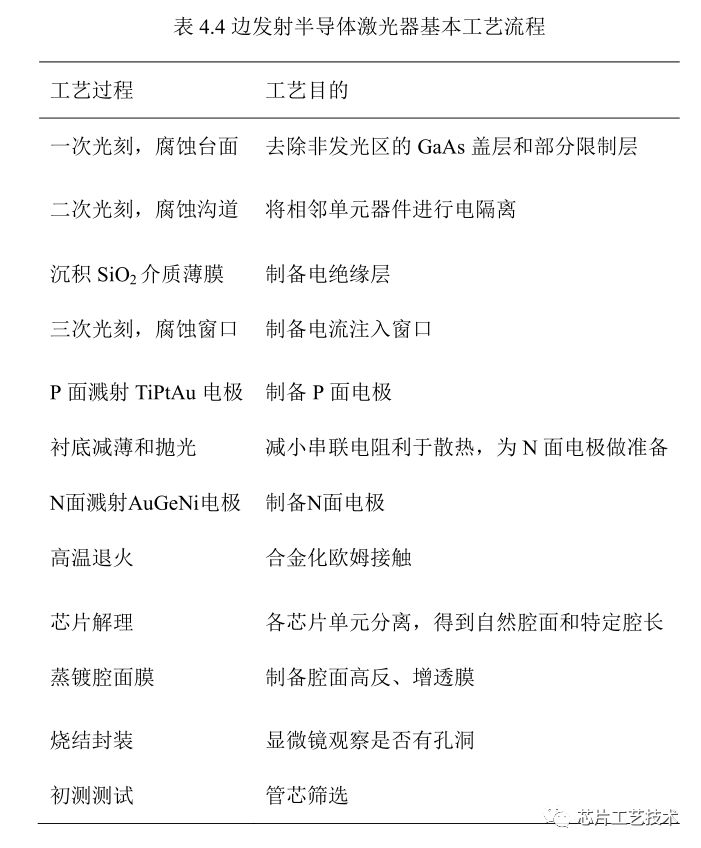

1.Wafer:晶圆。2.Chip:芯片。3.Bar:巴条4.GaAs:砷化镓5.Si:硅6.Mask:光罩7.Laser:激光8.LD: laser diode激光二极管9.N-type:N型10.P-type:P型
11.CMP:化学-机械抛光
12.Alloy:合金
13.Etch:腐蚀
14.ICP:感应耦合等离子刻蚀
15.PECVD:等离子体增强化学的气相沉积
17.ECR:又叫ECRCVD,电子回旋共振化学气相沉积。
18.Sputtering:磁控溅射镀膜
19.E-beam:电子束蒸镀束
20.Cassette:晶圆花篮
•21. Clean room:洁净室•22. Recipe:程式•23.PM:Prevention Maintenance 预防保养•24.Alarm:报警•25.DI water:去离子水(用于清洗晶圆)•26.IPA:异丙醇(有机,溶于水,多用了机台擦拭清洁)•27.ACE:丙酮(有机、去油污、不溶于水、溶于醇类)•28. stripper:剥离液、也叫去胶液。•29.TMAH:四甲基氢氧化铵,也叫显影液,用于光刻显影。(有机弱碱)•30. BOE:Buffered Oxide Etch,是HF与NH4F依不同比例混合而成。6:1BOE蚀刻即表示49%HF水溶液:40%NH4F水溶液=1:6(体积比)的成分混合而成。可腐蚀人体骨骼。•31. HCL:盐酸,强酸•32.NH3.H2O:氨水(碱性溶液)•33.H2O2:双氧水(强氧化性)•34.H2SO4:硫酸,强酸•35. Photo:光刻•36.Sidewall:侧壁•37:Standby:待命,指设备或工艺准备ok。•38.Vacuum:真空•39.Thickness:厚度•40.Uniformity:均匀度•41.Selectivity:选择比•42.Plasma:电浆•43.PR:Photo Resist 光阻•44. Coater 涂光阻机•45.developer:显影机、显影液•46.CDA.Compressed Dry Air 压缩干燥空气•47:ESD:静电破坏•48. Micro微米:1um=10-6m=1000nm=10000Å•49:SiN:氮化硅•50.SiO2:二氧化硅•51.Substrate:衬底•52.HR=high reflection高反射膜53.AR=antireflection抗反射膜(也叫增透膜),激光器出光面镀膜



新闻来源:OFweek电子工程,文中所述为作者独立观点,不代表icspec立场。更多精彩资讯请下载icspec App。如对本稿件有异议,请联系微信客服specltkj。
