【解密】后置六摄的手机要来了?三星新专利曝光；豪威科技改进堆叠式图像传感器；

1.【专利解密】豪威科技改进堆叠式图像传感器；

2.后置六摄的手机要来了？三星新专利曝光；

3.30%佣金抽成再惹祸 苹果在欧盟遭日本乐天反垄断投诉；

4.华为新专利泄密：新UI方案 为全触控屏手机准备？

1.【专利解密】豪威科技改进堆叠式图像传感器；

【嘉德点评】豪威科技此项发明的所有内容，与现有技术相比，改良的技术版本通过减小TSV孔的横向间距，使逻辑晶圆和像素晶圆上可容纳更多的TSV孔，实现更多像素单元，大大提升了传感器的成像效果。

集微网消息，美国豪威公司的微型影像模组封装技术(CameraCubeChip)和硅基液晶投影显示芯片(LCOS)广泛应用于消费电子和工业应用领域。其CameraCubeChip产品凭借专有的堆叠技术完成晶圆级光学器件与硅片的结合，具有强大的市场竞争力。

随着人们对高质量影像的追求，内部包括逻辑晶圆和像素晶圆的堆叠式CMOS图像传感器逐步进入市场。与传统CMOS传感器相比，堆叠式的传感器具有更小的芯片结构和更快的处理速度，并应用了TSV(硅通孔)技术，实现芯片与芯片之间、晶圆和晶圆之间的垂直导通与互连，使其在三维方向堆叠密度更大。然而现有技术中TSV嵌套孔在横向上占用了较大面积，限制了像素晶圆上的像素单元数量，进而限制了堆叠式CMOS图像传感器向更高像素的发展。

为此，豪威科技公司于2018年2月6日提出一项名为“堆叠式CMOS图像传感器及其制作方法”的发明专利（申请号：201811418938.X），申请人为豪威科技（上海）有限公司。

此项专利核心在于提供一种堆叠式CMOS图像传感器及制作方法，减小了逻辑晶圆和像素晶圆金属层互连孔的横向尺寸，同时简化了堆叠式CMOS图像传感器的制作工艺。

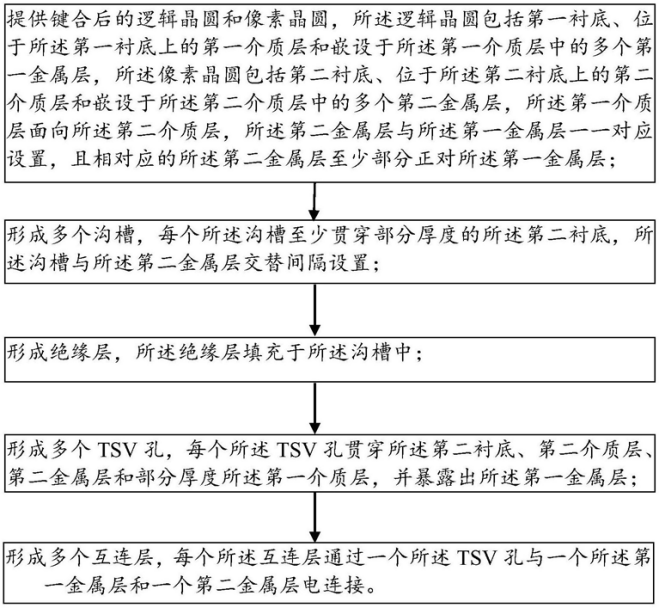

图1 堆叠式CMOS图像传感器制作方法

该专利提出的堆叠式CMOS图像传感器制作方法如图1，首先提供键合后的逻辑晶圆和像素晶圆，其中逻辑晶圆和像素晶圆分别包括第一衬底/第二衬底、第一介质层/第二介质层以及多个第一金属层/第二金属层，两种介质层和金属层一一对应。其次要形成多个沟槽，并与第二金属层交替间隔设置，形成绝缘层并填充于沟槽中。然后形成多个TSV孔，贯穿第二衬底、第二介质层、第二金属层和部分厚度的第一介质层，并暴露出第一金属层。最后形成多个互连层，每个互连层通过TSV孔与第一金属层和第二金属层电连接。

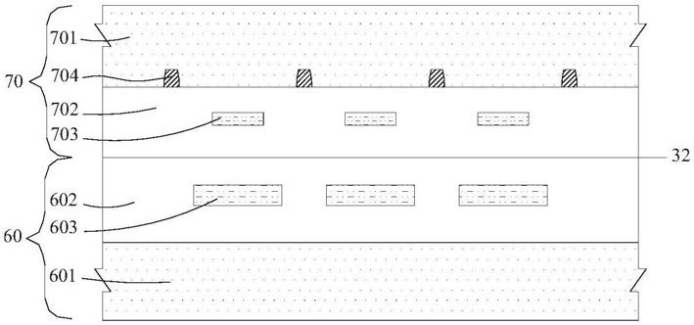

图2 键合后的逻辑晶圆和像素晶圆示意图

图2提供了键合后的逻辑晶圆60和像素晶圆70，第一介质层602面向第二介质层702键合，形成键合界面32，第二金属层703与第一金属层603在空间上正对，并呈现阵列分布，且第二金属层的投影完全落入第一金属层中。第二衬底靠近第二介质层的一侧间隔分布多个浅槽隔离单元704，用于隔离相邻两侧的第二衬底。

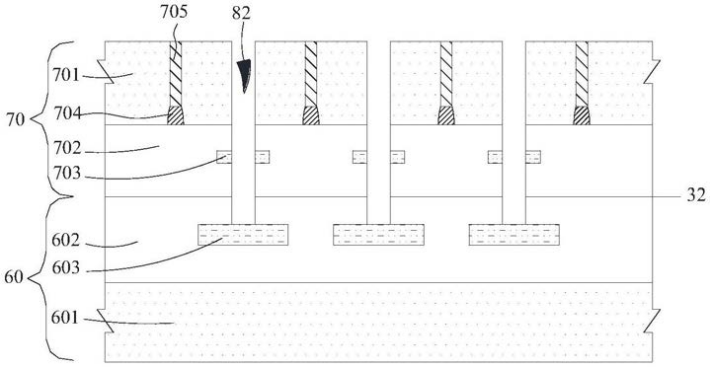

图3  TSV孔示意图

图3表示使用干法刻蚀形成的TSV孔82，需要贯穿第二衬底、第二介质层、第二金属层703和部分厚度的第一介质层，并在表面显现出第一金属层。同时相邻的TSV孔82之间需通过绝缘层705隔离，以形成相互独立的单元，防止其他TSV孔中的互连层对周围单元造成影响。

以上就是豪威科技此项发明的所有内容，与现有技术相比，改良的技术版本通过减小TSV孔的横向间距，使逻辑晶圆和像素晶圆上可容纳更多的TSV孔，实现更多像素单元，大大提升了传感器的成像效果。

2.后置六摄的手机要来了？三星新专利曝光；

集微网消息（文/holly），据荷兰科技博客Letsgodigital报道，三星于2019年12月向WIPO（世界知识产权局）申请了一项实用新型专利，涉及一种“用于操控多个摄像头的设备和方法”，并于 2020 年 6 月 11 日正式向外界公布。

图源：Letsgodigital

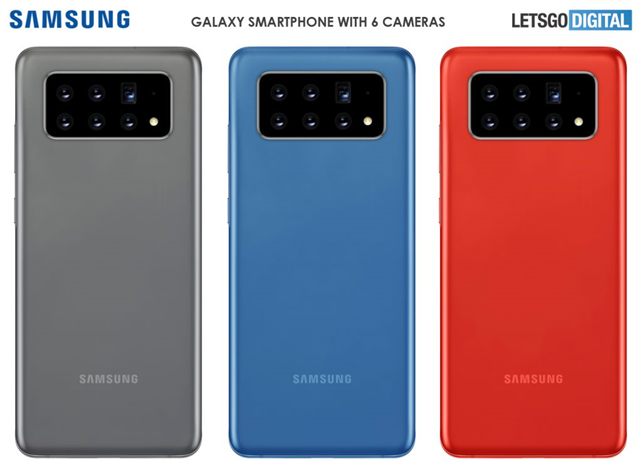

三星在专利文件中提到使用5个焦距为28mm的广角相机和一个长焦镜头，并配有LED闪光灯。可在常规模式下将图像传感器指向同一个方向，而后利用图像算法来优化阵列配置。

通过移动和倾斜传感器，从而可以实现更大的焦距。例如，借助四个广角镜头拍摄背景模糊的全景图像。

根据三星的介绍，带有倾斜图像传感器的阵列相机的优势在于，多个相机可以协同工作以增强摄影体验，不同摄像头可以独立地水平/或垂直倾斜。若配置得当，此技术可以在光线不足的情况下获得更好的拍摄效果，还具有出色的对焦、更高的动态范围、甚至多基散景效果。（校对/零叁）

3.30%佣金抽成再惹祸 苹果在欧盟遭日本乐天反垄断投诉；

苹果应用商店的佣金抽成系统为该公司带来了丰厚受益，但也惹来诸多麻烦。继音乐流媒体服务Spotify后，日本媒体和电商集团乐天也要求欧盟调查苹果应用商店的反垄断行为。乐天旗下电子书阅读器子公司Kobo声称，其应用程序托管在苹果的应用商店中，而应用商店中需要支付的应用都必须使用苹果的支付系统，该系统对每次购买收取高达30%的佣金。

这意味着，如果Kobo想通过其免费应用销售图书，每售出1本书就要支付30%的佣金。

与此同时，苹果还在推广自家产品Apple Books，与Kobo等类似产品竞争。多位熟悉Kobo投诉的人士透露，Kobo在投诉中表示，为了避免向苹果缴纳佣金，该公司只能强迫顾客去其网站购买电子书，因而损失了许多业务。

乐天的控诉与Spotify去年在欧洲提起的反垄断诉讼非常相似。Spotify声称苹果利用其应用商店扼杀创新，限制消费者的选择，转而支持自己的Apple Music服务。欧盟委员会尚未对Spotify的投诉做出裁决。

与此同时，以蓝牙跟踪设备闻名的Tile上月致信欧盟竞争事务专员，指责苹果的反竞争行为。Tile认为，苹果iOS 13.5对蓝牙设置的更新使第三方跟踪产品处于不利地位，而苹果自己的FindMy应用程序在默认情况下则不受同样的限制。

对于这些控诉，苹果辩称，应用商店为开发者提供了强大的经济生态系统支持，赚取的收入也用于维护应用商店的运营以及执行其内容、隐私和安全指导方针的成本。苹果和Kobo都没有立即发表评论。

自从美国司法部和联邦贸易委员会(FTC)开始审查科技巨头的反垄断行为后，苹果应用商店就成为反垄断指控的目标，美国监管机构正加大审查力度。今年3月，苹果还因非法限制批发商销售苹果产品的方式而被法国反垄断机构罚款12亿美元。网易科技

4.华为新专利泄密：新UI方案 为全触控屏手机准备？

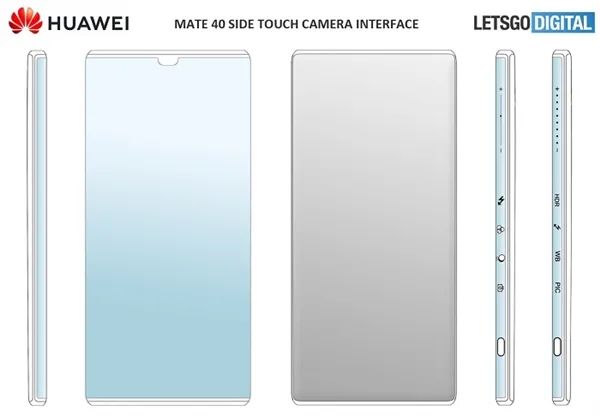

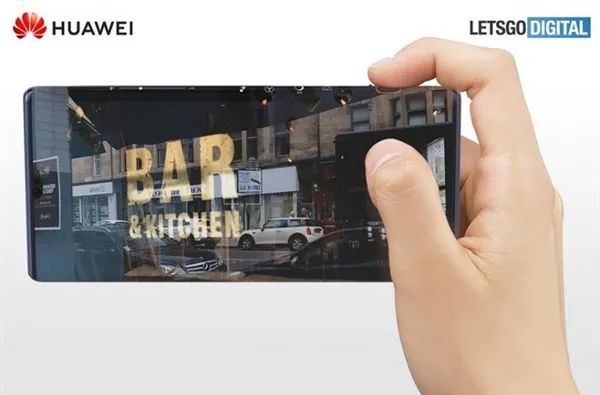

据LetsGoDigital最新透露消息看，华为最新申请的专利显示，他们正在打造一款更惊艳的新机，其可能正面全是屏幕。从专利图片上看，专利中华为新机正面有两个版本，一个是打孔屏用来安放前置摄像头，而另外一个是全面屏，应该是摄像头被放在屏下，其屏占比看起来都非常的高。

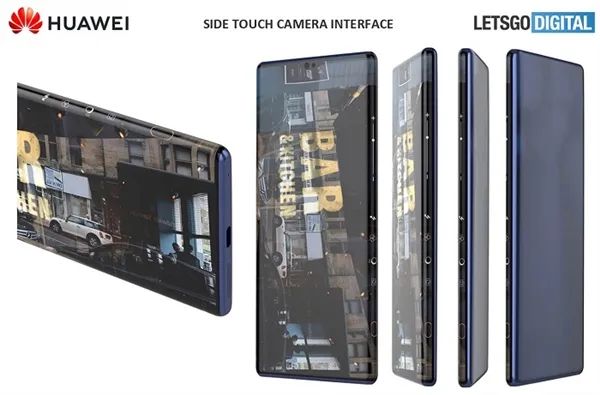

为了把全触屏做的更到位，专利还显示，华为准备了侧屏触控方案，涵盖了调节参数设置的±、闪光灯、白平衡、以及翻转摄像头的图标，最右侧的则作为虚拟的快门按钮。

另一套方案则是从参数设置 ± 图标开始，然后依次是 HDR、闪光灯、白平衡、以及 PIC 图库图标。

至于新机的背部设计，目前还不清楚，不过应该是会延续现在Mate 30的方案？

值得一提的是，日前市场调研机构Counterpoint公布一份报告显示，4月全球智能手机出货量为6937万台，同比减少41%，其中，三星手机的市场占有率约为19.1%，华为则达到了21.4%，华为历史上首次超越三星，成功登顶全球第一位置。

对于这次的第一，有分析称是三星占有较大市场的印度因卫生事件原因封城导致三星手机在印度销量暴减，至于是不是，还要看接下来的变化。

图/letsgodigital  快科技
