TI全新振荡器系列具备业内最低抖动，可优化信号完整性

21ic讯 日前，德州仪器宣布了一个完全可编程、引脚可选且频率固定的7mmx5mm差分振荡器系列。这一系列的器件可提供90飞秒 (fs) 的业内最低抖动，从而使得设计人员能够优化性能关键应用中的信号完整性，并降低数据传输误差。LMK61xx系列可实现轻松定制、频率裕量，并且在一个器件内支持针对现场可编程门阵列 (FPGA) 、模数转换器 (ADC) 、数模转换器 (DAC) 和高速串行链路的多个时钟频率。如需了解更多信息，敬请访问：www.ti.com.cn/lmk61xx-pr-cn。

LMK61xx振荡器的主要特点与优势：

· 业内最低抖动：在12kHz至20MHz频率范围内，均方根 (RMS) 抖动典型值为90fs， 这比市场同类产品减少一半，从而使得设计人员可以提升通信、测试与测量性能，以及医疗设备中的可靠性和系统裕量。

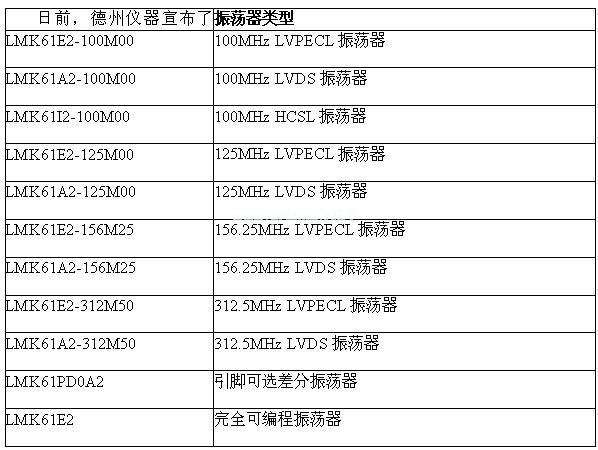

· 灵活且易于定制：这个包含11款振荡器的产品系列包括可编程、引脚可选和定频器件，从而提供低压伪发射极耦合逻辑(LVPECL)、低压差分信令(LVDS)和高速电流控制逻辑(HCSL) 输出格式，以及介于10MHz至1GHz的频率范围。这一系列提供能够满足设计人员的多种需求。

o 这个可编程器件提供最佳的灵活性，它具有一个I2C接口以及一个具有100个写入周期的片上电力可擦除可编程只读存储器(EEPROM)，从而使设计人员能够轻松定制启动频率。

o 引脚可选器件通过将多达7个的独特频率和输出格式整合在一个器件内，从而可提供设计灵活性。

o 定频振荡器支持快速、随频率变化的前置时间。

· 减少设计周期时间：

o 无毛刺脉冲精调/粗调频率裕量使得设计人员能够在原型机设计验证期间简化系统的兼容性和应力测试。

o 行业标准6引脚和8引脚振荡器占板面积简化了现有设计中的采用与评估，而无需对电路板进行重新设计。

加快设计过程的工具

TI提供以下工具来帮助设计人员用全新的LMK61xx振荡器进行快速选型、评估和设计。

· 这款振荡器定制工具可以根据一个应用的可编程性、输出格式和频率需求推荐一款LMK61xx振荡器。这款工具还可以帮助设计人员根据独特的应用要求提出定制样片请求。

· LMK61xx振荡器 评估模块 (EVM) 可从TI商店和授权分销商处购得。

· TI的WEBENCH® Clock Architect工具用TI时钟和计时器件简化设计工作。此工具能够从广泛的器件数据库中推荐一款单器件或多器件时钟树解决方案，以满足系统需要。它特有一个锁相环(PLL) 滤波器设计，并支持相位噪声仿真，从而使设计人员能够按照他们的系统需求来仿真和优化时钟树设计。

· 工程师们可以在德州仪器在线支持社区内的接口/时钟论坛中寻找解决方案、并与同行工程师和TI专家们分享知识、解决难题。

封装与供货

目前，LMK61xx振荡器采用四方扁平无引线模块(QFM)封装。
