Intersil推出ADAS显示14通道可编程Gamma缓冲器

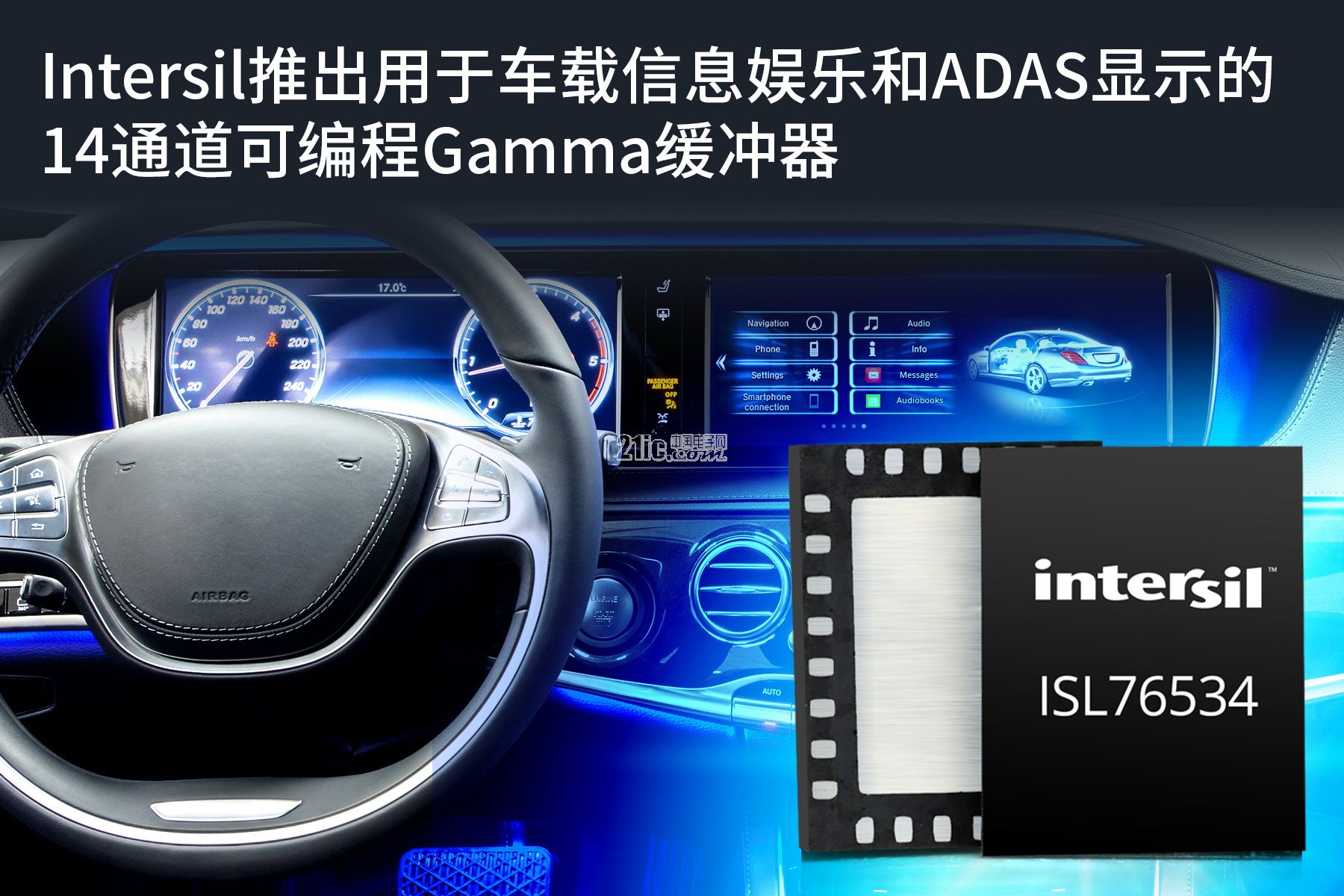

创新电源管理与精密模拟解决方案领先供应商Intersil公司(纳斯达克交易代码：ISIL)今天宣布，推出用于汽车TFT-LCD显示的业内功耗最低14通道可编程gamma缓冲器--- ISL76534。汽车级ISL76534提供最高准确度的gamma校正，确保每个车载LCD面板的亮度和色彩匹配一致。ISL76534非常适合用于专为车载信息娱乐显示、高级驾驶辅助系统(ADAS)智能镜(smart mirror)和组合仪表显示而设计的下一代LCD。



强大的ISL76534向工程师提供一个Vcom和14个gamma通道，支持10-bit分辨率，以实现对gamma曲线的微调，避免了由于 gamma校正不正确而造成的LCD面板过白或过暗的现象。工程师使用ISL76534来校正和存储gamma曲线，从而确保开启每个LCD并显示悦目的图像。ISL76534的内部EEPROM存储出厂校正的gamma和Vcom参考值，并通过提供10,000次写循环和20年的数据保持能力(105°C)，实现显著高于竞争器件的可靠性和性能。

ISL76534电路架构使其比竞争解决方案更易于使用。无需电源时序控制——模拟或数字电源均可首先启动。在初始化时，所有gamma缓冲器和Vcom输出通道以受控的方式同时单调启动，从而杜绝发生LCD面板锁定。这给ADAS和汽车安全系统增加了另外一层可靠性，比如依靠LCD面板来迅速启动并完美运行的倒车摄像头。此外，ISL76534的75 dB高电源抑制比(PSRR)可防止电源噪声到达gamma缓冲器输出，并可在LCD面板中显示。

ISL76534还提供56.6mW的业内最低功耗，仅为最接近竞争产品的五分之一。其针对模拟、数字和Vcom电源的低最大输出电流可简化电源和散热设计。该器件的低功率耗散还消除了对散热器的需要，可防止结温过高，并允许工程师使用成本更低的LDO代替开关稳压器。

Intersil精密产品高级副总裁Philip Chesley表示：“汽车制造商继续利用各种显示系统在下一代汽车中提供更多新功能。我们的14通道可编程gamma缓冲器可确保每辆汽车的LCD面板提供一致的丰富色彩和均匀且具有视觉吸引力的外观，满足驾驶员对电子系统的期待。”

ISL76534的主要特性和规格

• I2C可编程15通道参考电压输出

o 14通道gamma参考，10-bit分辨率，具有60mA Iout和5V/µs压摆率的缓冲输出

o 1通道Vcom校正器，10-bit分辨率，100mA(最大)输出电流和5V/µs压摆率

• 模拟电源工作电压范围：6.3V - 19V

• 数字电源工作电压范围：2.25V - 3.6V

• 56.6mW超低功耗简化电源和散热设计

o 2.5mA模拟AVDD最大电流，1.2mA放大器AVDD最大电流，以及0.33mA数字DVDD最大电流

• 典型静态电流功耗为12mW @8V

• PSRR(典型值)75dB

• EEPROM数据保持20年@ +105°C，极端坚固耐用性和可靠性

• 10,000次写循环的EEPROM耐用性

• 对裸片温度过高时的过温保护

• AEC-Q100 Grade-2合格，工作温度范围：-40°C至+105°C

系统设计工程师可通过结合使用ISL76534与ISL78419 TFT-LCD PMIC、40V 2.5A同步降压控制器ISL78206以及40V低Iq线性稳压器ISL78307，来创建完整的TFT-LCD电源。添加6通道50mA LED背光驱动器ISL78171，可驱动所有信息娱乐和ADAS TFT-LCD。

供货

14通道ISL76534可编程gamma缓冲器现已供货，产品采用紧凑的4.5mm x 5mm 28引线TQFN封装。ISL76534EVAL1Z评估板也已供货。
