你了解充电桩的标准吗？

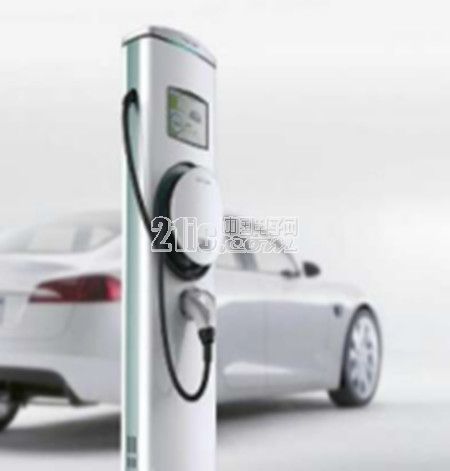

在电动汽车迅速普及的趋势下，充电桩的数量也在迅猛增加。充电桩其功能类似于加油站里面的加油机，可以固定在地面或墙壁，安装于公共建筑(公共楼宇、商场、公共停车场等)和居民小区停车场或充电站内，可以根据不同的电压等级为各种型号的电动汽车充电。充电桩的输入端与交流电网直接连接，输出端都装有充电插头用于为电动汽车充电。充电桩一般提供常规充电和快速充电两种充电方式，人们可以使用特定的充电卡在充电桩提供的人机交互操作界面上刷卡使用，进行相应的充电方式、充电时间、费用数据打印等操作，充电桩显示屏能显示充电量、费用、充电时间等数据。为了保证车桩在充电时安全、一致性等，国家及能源局等各单位部门出台了一系列标准规定并在不断更新。

目前，充电桩的相关标准主要分为三种：国家标准、国家电网标准以及能源局标准三种。

国家标准

2011年国家标准主要分为三个方面：通用要求、交流与直流、充电机与BMS通信，具体如下：

· 《GBT 18487.1-2011 电动汽车传导充电系统 第1部分：通用要求》;

· 《GBT 20234.1-2011 电动汽车传导充电用连接装置 第1部分：通用要求》;

· 《GBT 27930-2011 电动汽车非车载传导式充电机与电池管理系统之间的通信协议》。

其中2011标准是基于2006年的充电桩标准GBT 20234-2006，完善接口说明，统一直流充电协议，是目前在运营的充电桩和电动汽车标准。





2015年国家标准同2011标准一样，也从以下三个方面：通用要求、交流与直流、充电机与BMS通信来规定。但是，2015标准修正和补充了2011标准中不足，其主要是为了解决了车与桩兼容性问题，和解决使用中的安全问题。保证充电流程都是“唯一”的，让每个充电桩与电动汽车都可以安全可靠的充电。





同时，为了保证互联互通的一致性，避免测试机构理解不同，即将发布以下2个国标：

· GB电动汽车传导充电互操作性测试规范(已经提交标委会);

· GB电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试(已经提交标委会)。

能源局标准

能源局标准，也称为行业标准，主要有以下两个：

· 《NBT 33008.1-2013 电动汽车充电设备检验试验规范 第1部分：非车载充电机》;

· 《NBT 33008.2-2013 电动汽车充电设备检验试验规范 第2部分：交流充电桩》。

主要规定了交/直流充电桩的充电功能、通信方式、安全防护、电磁兼容等检测方法与检测要求，是目前市面上投入运营的充电桩必须过检的权威标准。





国家电网标准

国家电网标准，也称为企业标准，主要有以下两个：

· 《QGDW 1591-2014 电动汽车非车载充电机检验技术规范》;

· 《QGDW 1592-2014 电动汽车交流充电桩检验技术规范》。

标准内容与行业标准较相似，但测试要求更严格，尤其在直流桩CAN通信兼容性上增加了物理层与链路层测试项目，保证国网充电桩的CAN通讯的鲁棒性，是国家电网充电桩招标时的验收标准。
