ELMOS推出单芯片汽车级直流无刷电机驱动方案

德国ELMOS公司日前宣布推出基于E523.81的新一代三相直流无刷(BLDC)电机控制器芯片。该芯片集成了必要的智能化功能，无需编写任何应用软件，只需通过对芯片的参数进行配置来适应不同的电机参数和性能需求，使用向导工具进行启动。该芯片通过正弦波控制，电机的运行非常安静，因此尤其适用于车辆中对电机噪音要求严格的地方。



该芯片采用5mm × 5mm的QFN封装，节省PCB空间设计，采用该芯片的控制器特别适用于紧凑型风扇、水泵、油泵等对板面积有较为严苛要求的领域。集成的驱动器提供高达500mA的工作电流，连接该控制器芯片的电机转速可以通过模拟或PWM信号进行设置。

E523.81具有全面的保护和故障诊断功能。例如，具有失速检测并且检测到失速之后可以自动重启、过温保护、过压/欠压、短路、可配置错误处理模式和可配置显示的功能。

该方案可直接驱动与之相连的电机，如果PCB和电机之间使用很长的的接线，出于EMC和ESD兼容性考虑，芯片的M1-M3引脚处可能需要额外的元件。芯片的结温范围是-40°C至+ 170°C，使得该方案可以适用于非常苛刻的温度环境中。

主要技术特点：

·单独驱动PMSM;

·内置功率MOS，可输出高达500mA(rms)的电流;

·可选PWM调速，模拟调速接口，以及故障输出接口;

·可输出转速信息;

·电流控制型启动模式;

·集成可配置错误处理;

·堵转检测;

·自动重启和转子检测;

·速度或电流型控制;

·完善的保护功能包括过温、过压/欠压、过流和短路等，提升系统产品安全性。

应用：

·小型PMSM /直流无刷风扇控制;

·小型PMSM /直流无刷水泵、油泵控制。

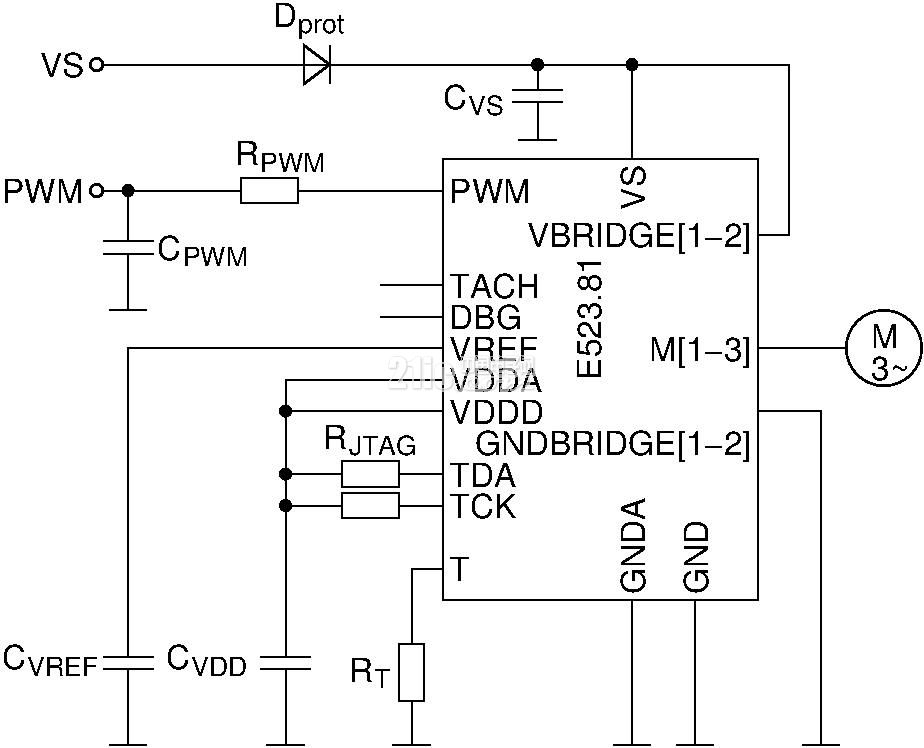

典型应用框图：
