品佳集团推出全新汽车LED大灯解决方案

2017年8月11日，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下品佳力推基于英飞凌(Infineon)新一代驱动芯片LITIX Power Flex TLD5541-1QV的全新汽车LED大灯解决方案。

汽车LED大灯相较于卤素大灯和氙气大灯，具有高亮度、低功耗、寿命长、体积小、反应速度快等特点而逐渐被市场所接受。且随着LED工艺成熟，价格降低，以及国内对节能减排的诉求，汽车外部照明也将逐步向LED整体灯具靠拢。而功率LED上，出于发光效率的考虑，用脉冲宽度调节(PWM)方案要优于线性(Linear)驱动方案。

LITIX Power Flex是英飞凌专为汽车头灯而设计的大功率LED驱动器系列。这些器件为设计功率高达50 W甚至更高的LED系统提供了灵活的DC/DC驱动方案。该器件的应用设计灵活多变，包括电压最高为55 V、由众多中等功率LED组成的灯串，或者由少量电流高达3 A乃至更高的LED组成的照明装置。

本次的驱动方案采用英飞凌LITIX Power Flex TLD5541-1QV+ePower Microcontroller TLE9845QX。TLD5541-1QV是全新多拓扑DC/DC控制器系列LITIX Power Flex的首款产品，是一款H-Bridge直流-直流脉冲宽度调节型的车灯控制方案，同时支持constant current和constant voltage控制方式，通过外部H-Bridge电路实现升降压拓扑结构以对负载LED实现控制。TLD5541-1QV具有Auto Spread Spectrum、Soft Start、较高效率(96%)、Lower System Costs等特点。

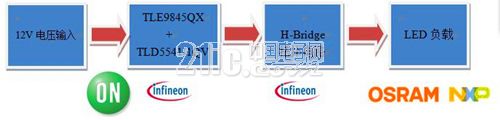

图示1-大联大品佳推出基于英飞凌产品的全新汽车LED大灯解决方案架构图

此外，TLD5541-1QV内部集成过温、过压和空载等情况的保护功能，Microcontroller可以透过SPI总线对负载进行控制和诊断;TLE9845QX采用Cortex-M0内核，集成LIN+power switches，内部资源丰富，是专门针对汽车应用而设计的一款高性能微处理器。

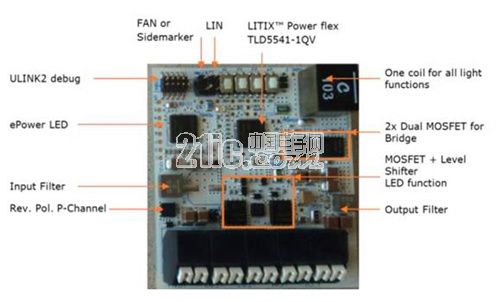

图示2-大联大品佳推出基于英飞凌产品的全新汽车LED大灯解决方案开发板照片

大联大品佳推出的基于英飞凌新一代驱动芯片LITIX Power Flex TLD5541-1QV的全新汽车LED大灯解决方案中包括的芯片有：

Infineon：

TLD5541-1QV：LED驱动电路主控芯片

TLE9845QX：微处理器

IPG20N06S4L-26：拓扑电路所用开关MOSFET

On Semi：

MBRS540T3G：肖特基二极管

NXP：

BC846B、BC856B：输出开关电路所用三极管

BAT46WJ：拓扑电路所用二极管
