地环路干扰是啥？怎么才能避免

地环路经常来无踪，去无影，只在示波器上留下一道痕迹。

在电子设备正常工作的时候，它就突然出现了，然后又消失了。

地环路干扰是一种较常见的干扰现象，常常发生在通过较长电缆连接的相距较远的设备之间，其产生的内在原因是地环路电流的存在。

由于地环路干扰是由地环路电流导致的，因此在实践中，有时会发现，当将一个设备的安全接地线断开时，干扰现象消失，这是因为地线断开时，切断了地环路。

这种现象往往发生在干扰频率较低的场合，当干扰频率高时，短开地线与否关系不大。

地环路干扰形成的原因1

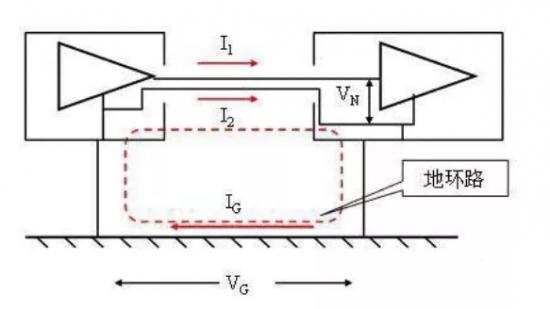

两个设备的地电位不同，形成地电压，在这个的驱动下，设备1 — 互联电缆 —设备2 — 地 形成的环路之间有电流流动。

由于电路的不平衡性，每根导线上的电流不同，因此会产生差模电压，对电路造成干扰。

地线上的电压是由于其它功率较大的设备也用这段地线，在地线中引起较强电流，而地线又有较大阻抗产生的。

地环路干扰形成的原因2

由于互联设备处在较强的电磁场中，电磁场在设备1 — 互联电缆 —设备2 — 地 形成的环路中感应出环路电流，与原因1的过程一样导致干扰。

解决地环路干扰的两个基本思路

一个是减小地线的阻抗，从而减小干扰电压;另一个是增加地环路的阻抗，从而减小地环路电流。

当阻抗无限大时，实际是将地环路切断，即消除了地环路。例如将一端的设备浮地、或将线路板与机箱断开等是直接的方法。

但出于静电防护或安全的考虑，这种直接的方法在实践中往往是不允许的。更实用的方法是下面介绍的隔离变压器、光耦合、共模扼流圈、平衡电路等方法。

具体的做法

1、 [干扰形成原因]：“地电位环路”把电位分压加在电缆屏蔽层的两端，并通过电缆两端的75欧姆匹配电阻形成回路，在负载上产生了干扰电压的。

2、 切断地环路——是最有效、最简单的办法;不用任何抗干扰设备;

3、监控系统抗干扰设计原则之一就是：末端监控设备一端接大地，前端摄像机、BNC头外壳、电缆屏蔽层，必须与大地绝缘(开路);即使使用抗干扰设备抑制了地环路干扰，也要排除，因为“地环路”是变化的，不稳定的，随着电网大功率设备增加和用电不平衡情况的变化，地电位差大小也会变化，严重时会烧毁设备。
