询问 AI电子元器件的等效电路对电路分析非常有用,可以帮助理解该元器件在电路中的工作原理,可以深入了解该元器件的相关特性。

从等效电路可以看出,电容器除电容外还有寄生电感L和寄生电阻R,尽管L值和R值都很小,但是在工作频率很高时电感会起作用,电感L与电容C构成一个LC串联谐振电路。

它与贴片电容器相比,其等效电路中多了引脚分布电感,它也有高频串联谐振的特性。

等效电路中,C1位电容,R1为两电极之间的漏电阻,VD1为具有单向导通特性的氧化膜。
下图所示是大容量电解电容器等效电路,从图中可以找到大容量电解电容器高频特性差的原因。

从等效电路中可以看出,串连一只等效电感L0,当电解电容的容量越大时,等效电感L0也越大,高频特性越差。

从等效电路中可以看出,普通晶闸管相当于两只三极管进行一定方式的连接后的电路。

从等效电路中可以看出,双向晶闸管相当于两只普通晶闸管反向并联。

逆导晶闸管的等效电路
下图所示是逆导晶闸管的等效电路。

从等效电路中可以看出,逆导晶闸管相当于在普通晶闸管上反向并联一只二极管。
BTG晶闸管等效电路
下图所示是BTG晶闸管结构示意图和等效电路。



在工作频率很高的电路中,应该使用高频电阻器,它们的分布电感L和分布电容C比普通电阻器的更小。
压敏电阻器等效电路
下图所示是压敏电阻器等效电路。等效电路中,Rn是晶界电阻,C是晶界电容,Rb是晶粒电阻。

下图是压敏电阻器伏-安特性曲线中的3个工作区示意图,它的3个工作区包括预击穿区、击穿区和上升区。

下图所示是电感器等效电路,电容C为电感器的固有电容,R为线圈的直流电阻,L为电感。

电感L与等效电容C构成一个LC并联谐振电路,这一电路将影响电感器的有效电感量的稳定性。
当电感器工作在高频电路中时,由于频率高,容抗小,所以等效电容对电路工作影响大,为此要尽量减小电感线圈的固有电容。
当电感器工作在低频电路中时,由于等效电容的容量很小,工作频率低时它的容抗很大,故相当于开路,所以对电路工作影响不大。
不同应用场合对电感器不同参数的要求是不同的,只有了解了这些参数的具体含义,才能正确使用这些参数。

等效电路中的C为可变结电容,它可近似看成为变容二极管的总电容,它包括结电容、外壳电容及其它分布电容。R是串联电阻,它包括PN结电阻、引线电阻及接线电阻;L是引线电感。


图所示是陶瓷滤波器等效电路。陶瓷滤波器由1个或多个压电振子组成,双端陶瓷滤波器等效为一个LC串联谐振电路。由LC串联谐振电路特性可知,谐振时该电路的阻抗最小,且为纯阻性。不同场合下使用的双端陶瓷滤波器的谐振频率不同。

三端陶瓷滤波器相当于一个双调谐中频变压器,故比双端陶瓷滤波器的滤波性能要更好些。

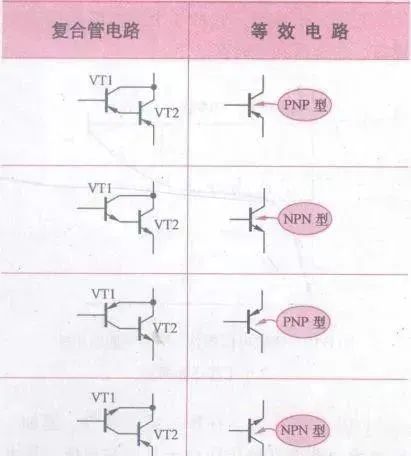

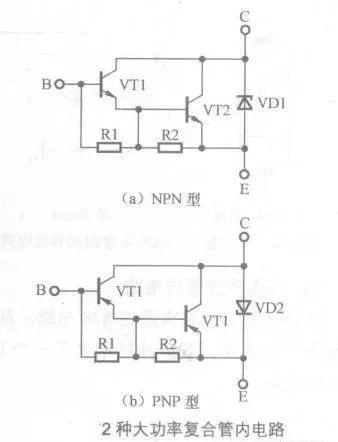

复合管极性识别绝招:2只三极管复合后的极性取决于第1只三极管的极性。


行输出级电路中需要一只阻尼二极管,在一些行输出三极管内部设置了这一阻尼二极管,在行输出管的电路符号中会表示出来。
这种三极管内部在基级和发射极之间还接入1只25欧姆的小电阻R0。将阻尼二极管设在行输出管的内部,减小了引线电阻,有利于改善行扫描线性和减小行频干扰,基级与发射极之间接入的电阻是为了适应行输出管工作在高反向耐压的状态。
