【光电视界】机器视觉中运动控制卡与PLC的区别

而运动控制卡就跟专业伺服电机的控制对运动而已他的指令很简单控制的方式更多齿轮，插补，凸轮等但在IO处理起来就不像有PLC的梯形图那么简单要语言编程。

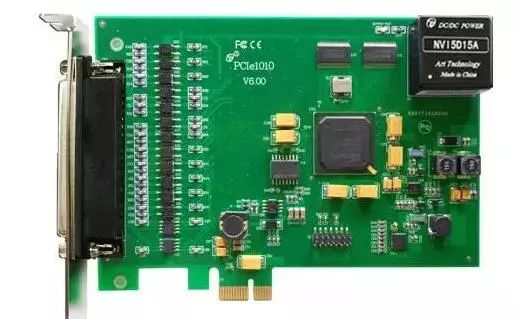

运动控制卡

基于PC界面，由于PC机的强大功能，因此与其一起组成的运动控制器功能最强，但其工作稳定性、可靠性较差。

运动控制卡通过PCI插槽将控制卡插在PC的主机上；利用高级编程语言C++、C#、VB、VB.NET、labview等编程语言进行开发；编程中使用运动控制卡厂商提供的控制卡API接口函数，来实现对控制卡资源的使用；

运动控制卡通过发送脉冲的方式控制伺服或步进驱动器来控制伺服电机或步进电机、通过读取输入信号、控制输出信号来实现对继电器、传感器、气缸等IO的控制；

运动控制卡主要的优势

在于利用PC强大的功能，比如CAD功能、机器视觉功能、软件高级编程等；利用FPGA+DSP / ARM + DSP芯片的功能实现高精度的运动控制（多轴直线、圆弧插补等，运动跟随，PWM控制等）。

PLC可编程逻辑控制器

主要功能是对开关量进行逻辑控制，并有简单的运动控制（直线轨迹控制）、运算、数据处理等功能，通常采用触摸屏作人机界面。

具有工作可靠，编程简单等优点，但其运动控制功能相对简单。PLC的应用过程中主要通过PLC+HMI，这就导致可视化界面受到极大地限制，实际应用过程中最大的问题就是不能实现导图功能；

与机器视觉结合

现在由于机器视觉大力的发展与应用，PLC与机器视觉的结合难度很大；目前有部分厂商给PLC提供一种机器视觉方案，独立的PC机处理视觉部分，将处理的结果发送给PLC，PLC来应用所接收数据进行操作。这种方式提高了开发成本，一套控制系统需要两套软件来执行。
