GE Healthcare CARESCAPETM VC150生命体征监护仪

介绍

GE Healthcare CARESCAPETM VC150生命体征监护仪可提供极佳的患者舒适度、同时具有高临床精度。它使用简单，只需一步即可完成常见任务。 CARESCAPE VC150的触屏功能和值得信赖的DINAMAP SuperSTAT无创血压算法可增强患者护理能力并简化临床操作，同时减少监控停机时间。其配置选项允许CARESCAPE VC150监视器支持临床设施定义的EWS。医务人员可以接收生命体征并将数据无线输入患者的电子病历中，从而简化和加快了该过程。

该电池供电的监护仪可无损确定收缩压、舒张压、平均动脉压(MAP)、脉搏率、呼吸率(仅Nellcor和Masimo技术提供)、血氧饱和度和温度。这一系列功能是通过由几块专用PCB板组成的设计实现的。

合规性

VC150生命体征监测仪按如下进行分类，以符合IEC 60601-1标准：

˙内部供电或I类外部电源供电

˙软件符合IEC 60601-1-4

˙监视器符合IEC 6060 1-2-49的要求

˙报警系统符合IEC 60601-1-8

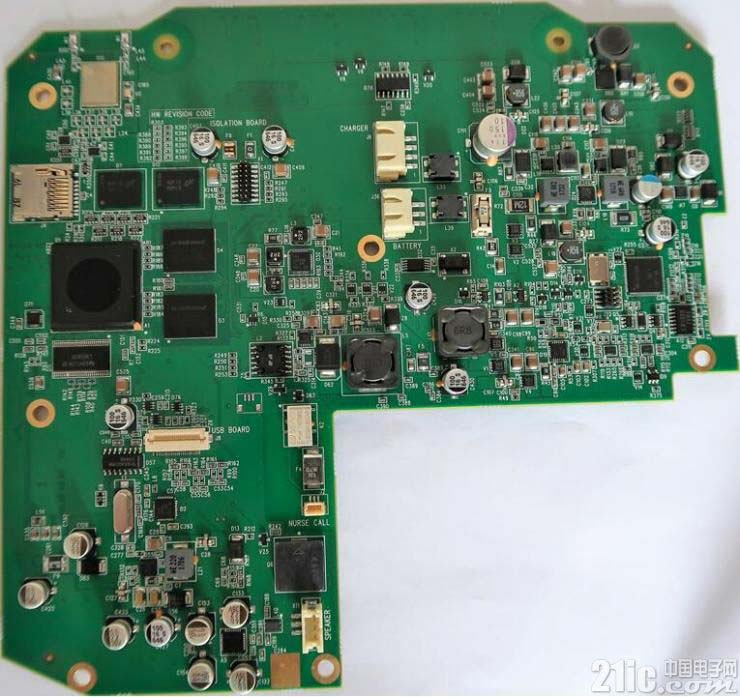

主微控制器主板





主板包含主和子微控制器以及连接处理专用功能的其它板的连接器：

●TI (德州仪器)AM3517AZER - Sitara处理器：Arm Cortex-A8、3D图形、视频前端

●TI LVDS83B - 10至135MHz、28位LVDS发送器/串行器和FlatLink

●Micron(美光)NQ413 - 存储器芯片

●Winbond(华邦)W972GG6J8-3 - DDR2内存IC、2Gb(128Mx16)、并行333MHz、450ps、84-WBGA封装

●连接器(J#管脚_号) - J#16到隔离板;J#4到充电器;J#3到电池;跳线到USB板;J#3到扬声器;J#3到护士呼叫;J#7到电源按钮;J#30到打印机;J#6到触摸屏;跳线到显示和背光

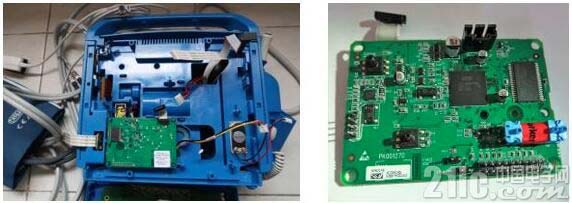

NIBP模块





NIBP模块处理无创血压(NIBP)操作和测量。主要组件包括：

●NXP(恩智浦)LPC2468FET208 - 512kB 16/32位微控制器

●Cypress(赛普拉斯)CY7C1041DV33-10ZS - 4Mbit静态RAM。使用了两只

●TI MSP430F2013 - 混合信号微控制器

●Fujikura压力或NIBP传感器。使用了两只

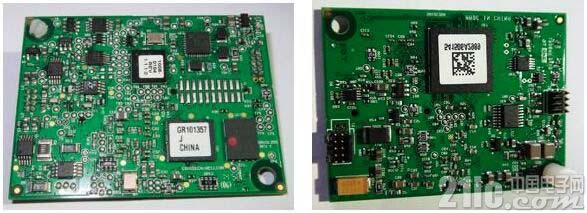

Covidien/Nellcor SpO2板





以三种不同的技术提供SpO2参数——GE TruSignal、Nellcor OxiMax、MasimrowySET。此拆解展示了Nellcor OxMax技术。

●ST(意法半导体) M25P64V66 - 64Mbit串行闪存

●Maxim(美信)MAX4053 - 低电压、CMOS模拟多路复用器/开关

●TI OMAP-L1398 - C6000 DSP+ARM低功耗应用处理器

●Micron GK101357 - 存储器芯片

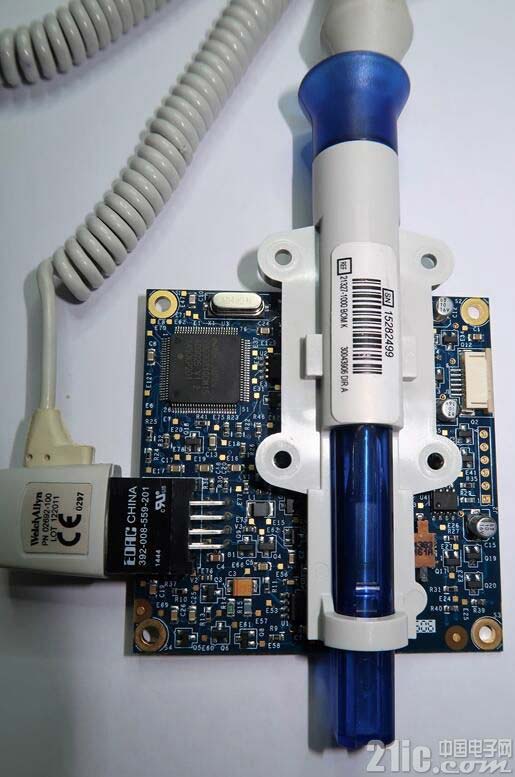

Welch Allyn Suretemp Plus温度板





可以使用Welch Allyn SureTemp Plus温度板测量口腔、腋窝或直肠温度。专用温度板与隔离板连接，用于数据通信和电源。两个红外光电探测器(因Welch Allyn温度探头的影响，在图中显得模糊)由一个主微控制器支持。

NEC 780308YGCM15——8位单片微控制器

EDAC 392-008-559-201—— 392系列R/A连接器

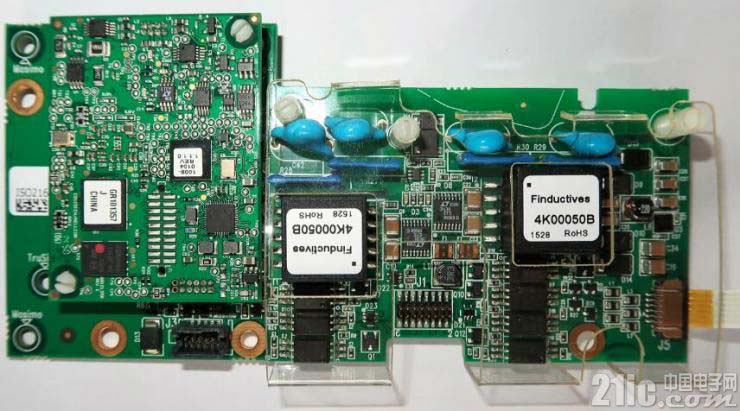

隔离板





该板在主控制器主板、Covidien/Nellcor SpO2 OxiMax板和WelchAllynSureTemp Plus温度板之间提供数据通信和电源的电隔离。该板上罩保护性透明塑料外壳。

●Avago ACPL-W61L - 超低功耗10MBd数字CMOS光耦、5000V隔离。使用三个该器件在SpO2板和主板之间对2/1通道双向配置实施隔离。使用四个该器件在Welch Allyn温度板和母板之间对3/1通道双向配置实施隔离

●Finductives 4K00050B - 铁氧体磁芯变压器。使用两个用于隔离电源

●Ohmite 102E - 跨接每个隔离间隙的40MΩ1%高压电阻(两个串联)

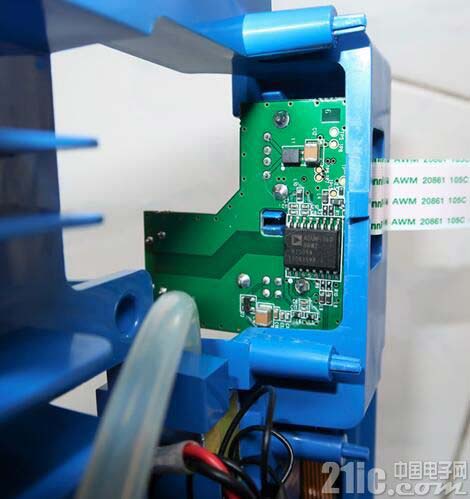

USB板





CARESCAPETM VC150具有各种USB连接。有三个常规USB-A端口;USB-B则带有一个可用于连接未来医疗USB的端口。USB-A端口和电源到主板端口位于同一块电路板上;而医疗USB位于单独的电路板上、带兼容USB 2.0的隔离器，隔离能力为5000V。

●ADI的ADUM4160BRWZ ——全速/低速5kV USB数字隔离器

总结

CARESCAPE VC150简单而强大的功能和远程可维护性可减少监视器停机时间并赋能更好地利用生物医学(biomed)资源。通过Wi-Fi生物医学可以检查监视器信息、更新软件、上传设置、查看/导出日志、上载许可证文件及查看许可证信息、查看和更改预防性维护设置。生物医学可以通过配置一台显示器并将配置复制到PC/笔记本电脑，然后再复制到CARESCAPE VC150机群中的其它设备来配置多个设备。CARESCAPE VC150生命体征监护仪还可以显示有意义的错误信息，其中一些可以立即由临床医生处理。

其坚固可靠的结构可最大限度地减少故障，而如果需要维修，通用部件和易于拆装使维修轻而易举。其所遵守的国际标准可确保其得到大多数监管机构的放行。

总之，CARESCAPE VC150是包括紧急医疗技术人员(EMT)、家庭护士、医生诊所和医院等各种医疗保健提供商的坚实选择。
